LTE无线路由器的安装方法

1、1. 装箱清单当您开箱时请保管好包装材料，以便日后需要转运时使用。清单如下：LTE无线路由器主机 F3X26 1台无线蜂窝天线（SMA阳头）2根WIFI天线（SMA阴头）1根配套电源 1个以太网直连线1条使用说明书光盘1张RS232控制台线 1条（选配）产品合格证产品保修卡

2、2. 安装与电缆连接外形尺寸：外形尺寸如下图。（单位:mm）固定片与路由设备螺丝规格为：M3*5mm沉头螺丝。

3、3. 天帧霭绎郎线安装：无线广域网天线接口为SMA阴头插座（标识为“ANT-M”和“ANT-A”），将配套的无线蜂窝天线的SMA阳头旋到该天线接口上，并确保旋紧，以免影响信号质量。无线局域网天线接口为SMA阳头插座（标识为“WIFI”），将配套WIFI天线的SMA阴头旋到该天线接口上，并确保旋紧，以免影响信号质量。注意：无线蜂窝天线和WIFI天线不能接反，否则设备无法工作。

4、4. SI怡觎现喾M/UIM卡安装：安装或取出SIM/UIM卡时，先用尖状物轻轻顶住退卡钮（SIM/UIM左侧的圆形小圆点），SIM/UIM卡套即可弹出。安装SIM/UIM卡时，先将SIM/UIM卡放入卡套，并确保SIM/UIM卡的金属接触面朝外，再将SIM/UIM卡套插入抽屉中，并确保插到位。

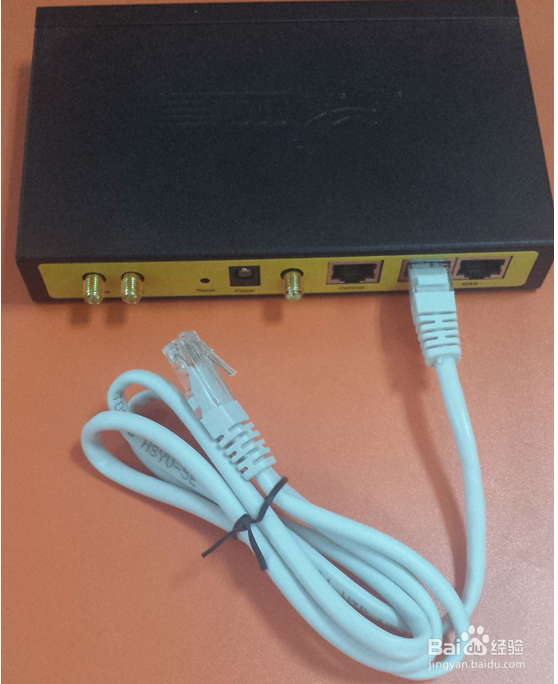

5、5. 连接网线：将网络直连线的一端插到Router的LAN口上，另一端插到用户设备的以太网接口上。网络直连线信号连接如下：

6、6. 连接Console线：（需使用串口时连接）将Console线的RJ45端插到Router的Console接口上（RS232），DB9端插到用户设备的RS232串行接口上,Console的信号连接如下：
