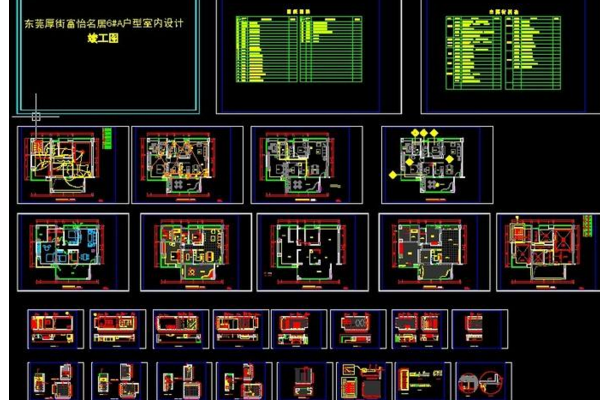

装修竣工图怎么画

利用施工蓝图改绘竣工兔脒巛钒图

在施工蓝图上一般采用杠（划）改、叉改法；局部修改可以圈出更改部位，在原图空白处绘出更改内容；所有变更处都必须引划索引线并注明更改依据。具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

（1）取消、变更设计内容

A、尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。即将取消的数字、文字、符号等用横杠杠掉，从修改的位置引出带箭头的索引线，在索引线上注明修改依据，例如“见×年×月×日设计变更通知单，×层结构图（结2）中Z15（Z16）柱断面图，（Z16）取消”。

B、隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法和杠改法。例如6层⑧轴线隔墙取消，可在各墙的位置上打“×”；再如要把窗C602改为C604，可在门窗型号及相关尺寸上打“杠”，（C602）再在其“杠”的上面标写C604，并从修改处用箭头索引引出来，注明修改依据。

（2）增加、变更设计内容

在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等均应在图上绘出，应注明修改依据。其绘改方法，可将增加的钢筋画在该剖面要求的位置上，并注明更改依据。

（3）当图纸的某个部位变化较大，或不能在原位置上绘改时，可以采用绘制大样图或另补绘图纸的方法。

A、画大样图的方法。在原图上标出应修改部位的范围后，再在其空白处绘出修改部位的大样图，并在原图改绘范围和改绘的大样图处注明修改依据。

B、另补绘图纸的方法。如果原图纸无空白处，可另用硫酸纸绘补图纸并晒成蓝图，或用绘图仪绘制白图附在原图之后。并在原修改位置和补绘的图纸上均应注明修改依据，补图要有图名和图号。

具体的做法：在原图纸上画出修改范围，并注明修改依据和见某图（表明图号及图名）；在补图上也必须注明该图号和图名，并注明是原来某图（表明图号及图名）某部位的补图与修改依据。

扩展资料：

竣工图的编制应按照单位工程并根据专业的不同，系统地进行分类和整理。凡是按照施工图施工的工程，由竣工图编制单位在施工图（干净的蓝图）的图签附近的空白处，加盖竣工图章，并由相关人员亲自签署好姓名。

凡是一般性的图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，标明变更修改依据，并加盖及签署竣工图章。

凡是结构形式、工艺、平面布置、项目等发现的重大改变或变更部分不能在原施工图上改绘的，应重新绘制竣工图，加盖竣工图章，重新绘制的图纸必须有图名和图号，图号可按原图编号。
