autocad几何计算器技巧：[7]坐标的过滤器

1、坐标过滤器是用来获取一个点或一个坐标的XYZ的任意一值。使用说明如图所示。听起来比较麻烦，我以二维中的常用的获取一个坐标的XYZ的任意一值举例说明。

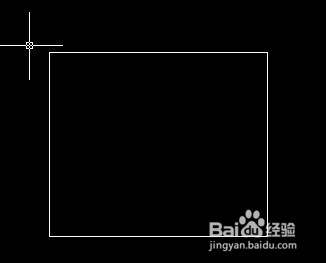

2、如图所示，我们在矩形的中心点为起点绘制一条直线，怎么操作呢。

3、说白了，其实只要获取中心点位置的坐标就可以解决问题。那我们可以获取一条边上的中心的X坐标值，另一中心的Y坐标值，就可以找到中心位置了。

4、如图所示， 这个时候可以使用表达式[rxof(mid),ryof(mid)]，达到这样的效果。

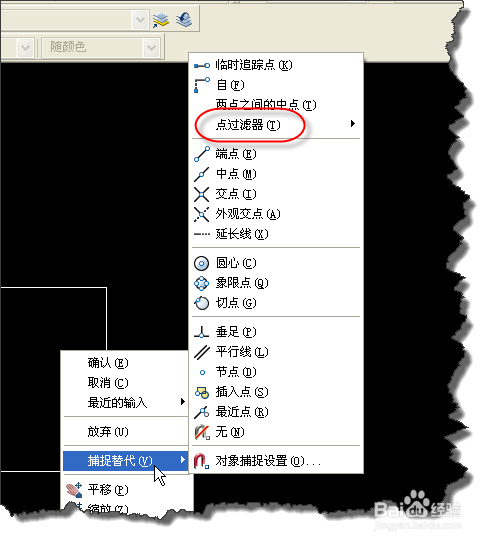

5、如果你感觉公式很难记忆的可以使用工具，驻账答峰绘制过程右击在弹出的菜单中选择“捕捉替换”下的“点过滤器”。公式其实很好记忆rxof，这里r是return的含义：返回。rxof就是返回某点的x值。

6、你要点过滤器中可以详细的看到这些过滤器的作用。但实际过程我们会发现还是比较难用的。

7、在实际使用大家可以直接使用.x,.y.z来获取点的坐标。.x即获取选择点的x坐标，而.y即获取选择点的y坐标,而.z的点的坐标，如果你绘制是二维图形，我们一般情况下可以直接输入0，这样的菱诎逭幂方法效率更高。
