UG10.0练习三维建模六十四

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模六十四

2、如下图所示，执行【菜单——插入——设计特征——长方体】，激活“长方体”命令。

3、如下图所示，指定点为坐标原点，设置尺寸：90x10x90，点击确定。

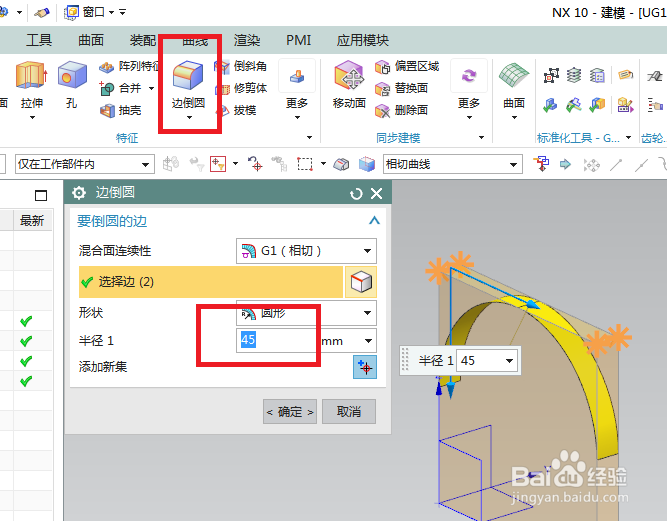

4、如下图所示，点击工具栏中的“边倒圆”命令，点击实体中的边线，设置半径R45，点击确定。

5、如下图所示，点击工具栏中的孔，指定点为圆心点，设置尺寸：直径25，深度20，简单孔，。点击确定。，

6、如下图所示，执行【拉伸——XZ平面】，直接进入草图。

7、如下图所示，激活直线命令，画三条直线，藜局腑载添加几何约束，两条斜线段相等，竖直线与圆心重合，激活快速尺寸命令，标注尺寸：长度70，距离35，角度50°，角度25°，将所有的直线转为参考线。

8、如下图所示，激活圆命令，以端点为圆心画圆，双击修改直径为ø11。

9、如下图所示，继续画两个圆，然后就激活圆弧命令，画三个圆弧，

10、如下图所示，将中间的圆弧转为参考，添加镉胶鱿瓜几何约束，相切，圆弧端点在直线上，等径，双击修改尺寸ø11.0，点击完成，退出草图。

11、如下图所示，回到拉伸对话框，设置限制：0开始，15结束，布尔求差，点击确定。

12、如下图所示，隐藏基准坐标系，显示为着色状态，————至此，这个三维实体建模完成，本次练习结束。
