UG12.0如何创建万向开孔器

1、 新建建模文件，命名为水平尺；选用拉伸工具，以XY面为草绘平面；在草绘中以坐标原点为中心绘出300*78的矩形；在矩形内部，用轮廓线绘出两端带半圆弧的封闭多边形，圆弧半径为7.5，两圆心距离为220.如图所示。

2、 回到拉伸对话框，开始值为0，结束值为3；选用倒圆角命令，对拉伸的四角进行倒半径为5的圆角。 定位尺模型创建完成。

3、新建建模文件，命名为定位尺；以XY面为拉伸的草绘平面，在草绘中以坐标原点为中心，绘出400*78的矩形，在X轴上分别绘是4个圆，直径分别为55、45、40、25、13；其中直径为55的圆心在矩形的右侧边上，其余各圆之间相距15；用轮廓线命令，在X轴负向上绘出两圆弧直径为13的封闭多边形。其定位尺寸如图所示。 拉伸对话框中，结束值为3.确定后得到定位尺模型。

4、 新建装配文档，将上面创建的定位尺及水平尺添加到装配文档中。两个组竭惮蚕斗件之间需要螺栓连接。从重用库中调取一个一字圆栳摩狴矮头螺栓，规格为m10*25。将螺栓约束到水平尺的滑槽中，选用中心约束的2对1将螺栓的中心线与滑槽的两侧面进行约束。

5、 将开孔尺用接触约束，将开孔尺一面与水平尺螺栓穿过的一面约束到一起。

6、 在重用库选用垫片，大小更改为M10；再添加一个碟形螺母（创建方法可参考引用经验）。将垫片用同心圆约束到碟形螺母的底面上。

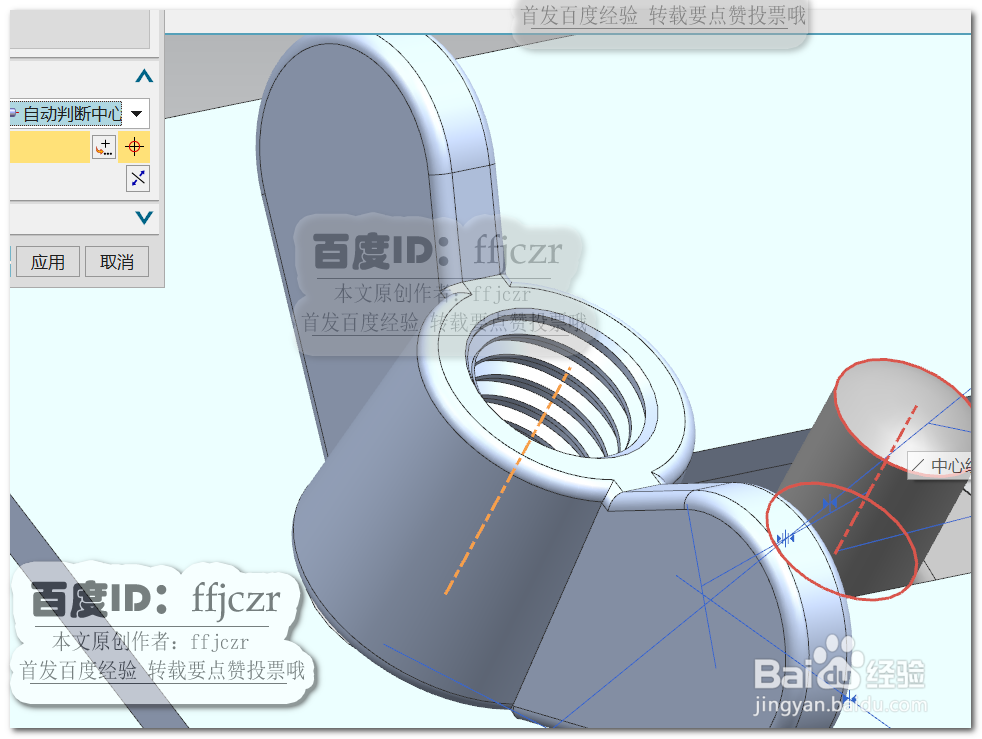

7、 将碟形螺母用自动判断中心轴的约束方式，与螺栓的中心线约束到一起。其中螺母的垫片与开孔尺表面接触约束。 万向开孔器模型创建完成。
