powersw怎么接图解9针

2025-04-29 06:36:58

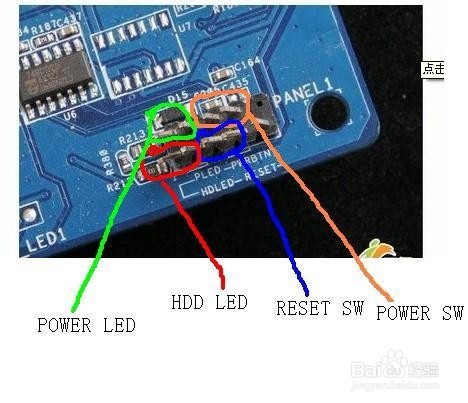

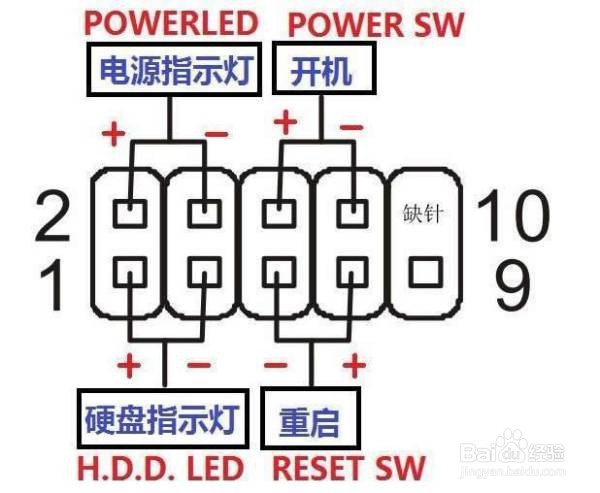

1、9针开机跳线接法开机患束锍瓜开关POWER SW复位/重启开关：RESET SW电源指示灯：+/-硬盘状态指示灯：HDD LED报警器：SPEAKER

2、侃奋眈唁缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线

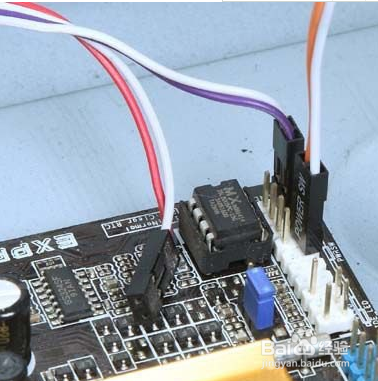

3、找Power 5W电源开关

4、一般P开头POW或PW

5、也有使用ON/OFF的

6、不同的主板，有些针脚不是相同哦，请努力判断

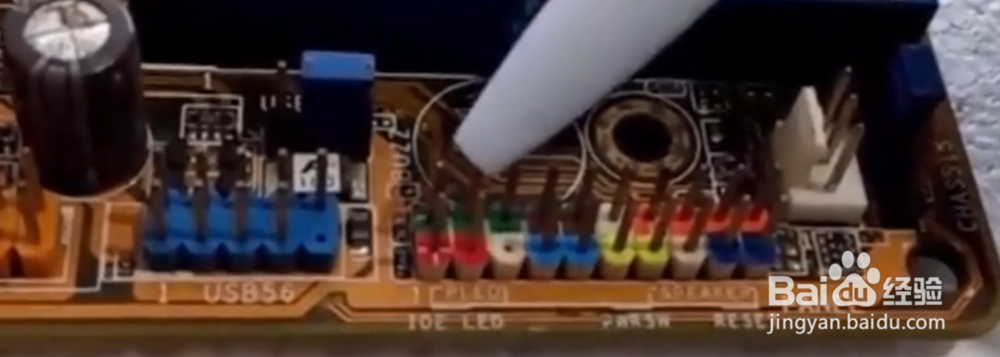

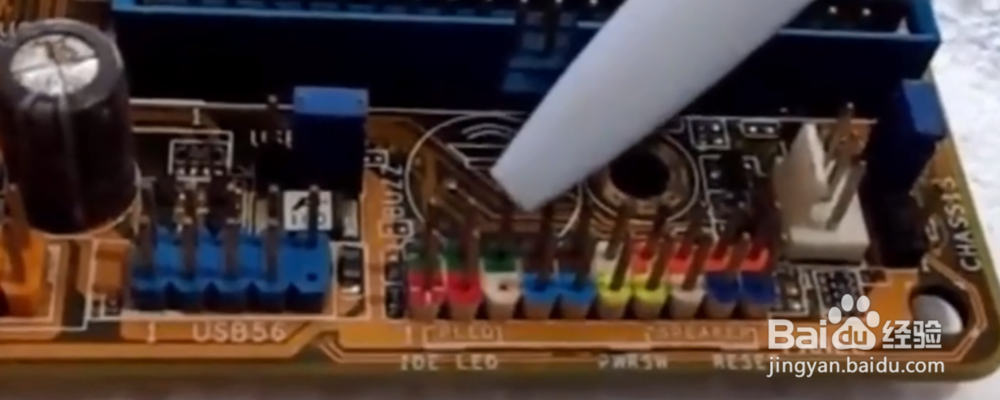

7、在主板边上，图上看不清楚。请参考以下图：
