SolidWorks如何建模M20x100活节螺栓

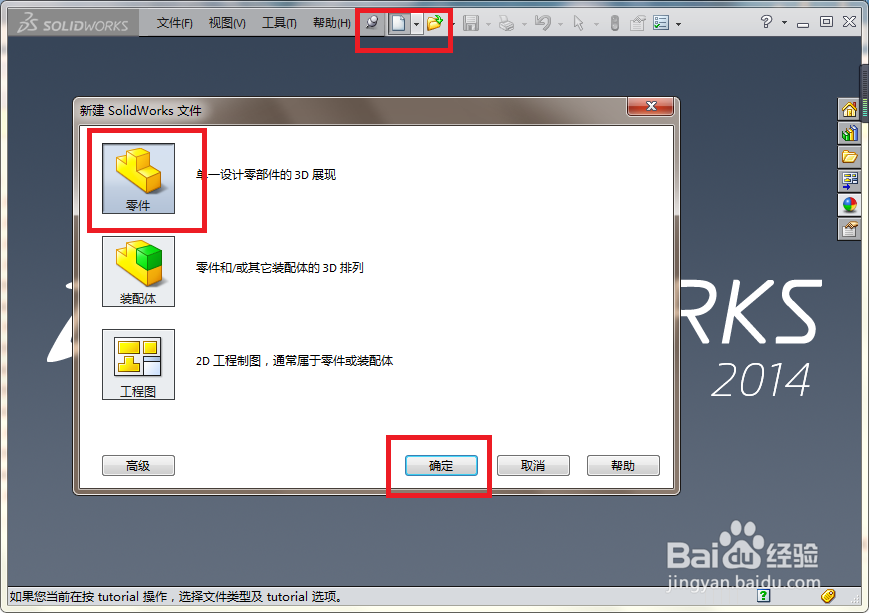

1、如下图所示，打开SolidWorks软件，新建——确定，两步完成新的SolidWorks零件文件的创建。

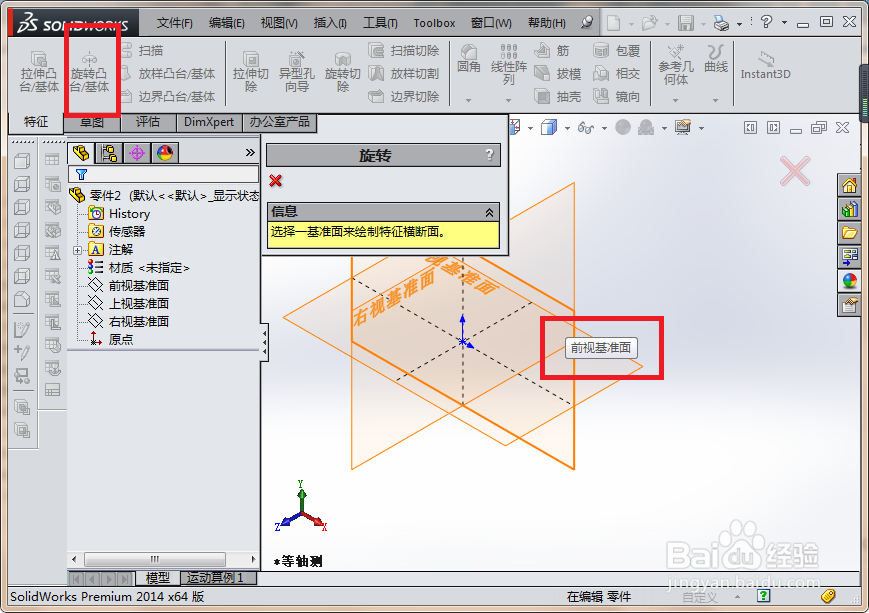

2、如下图所示，1、点击工具栏中的“旋转凸台/基体”图标，2、点击“前视基准面”，进入草图。

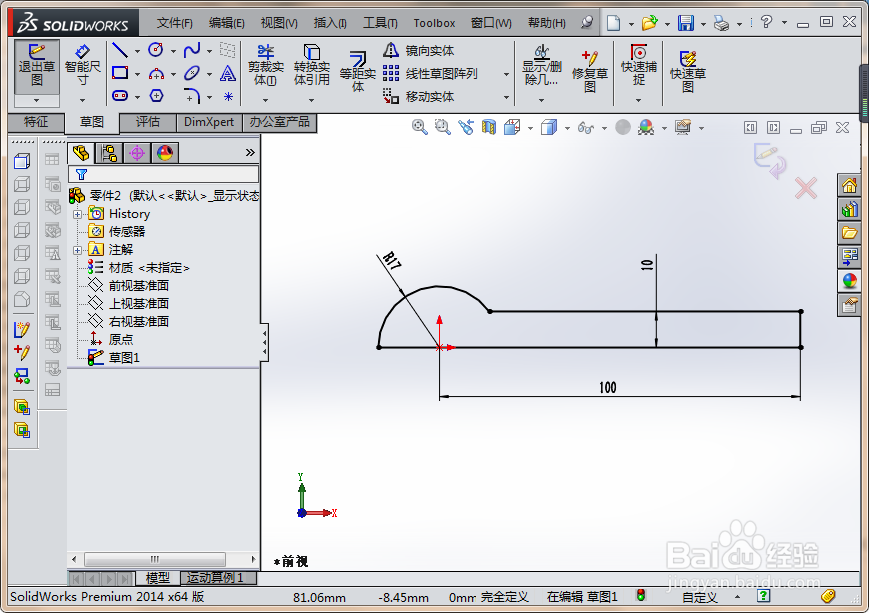

3、如下图所示，1、激活圆命令，以坐标原点为圆心，画一个圆，2、激活直线命令，以圆的左象限点为起点向右画水平直线，向上、向禾韧喹缎左相交于圆，3、激活裁剪实体命令，按下图形状裁剪，4、激活智能尺寸命令，标注圆弧半径为R17，宽度10，右边竖直线段距离坐标原点横向距离100，5、退出草图。

4、如下图所示，回到“旋转”对话框，选择最长的直线段为旋转轴，打√，完成并结束本次操作。

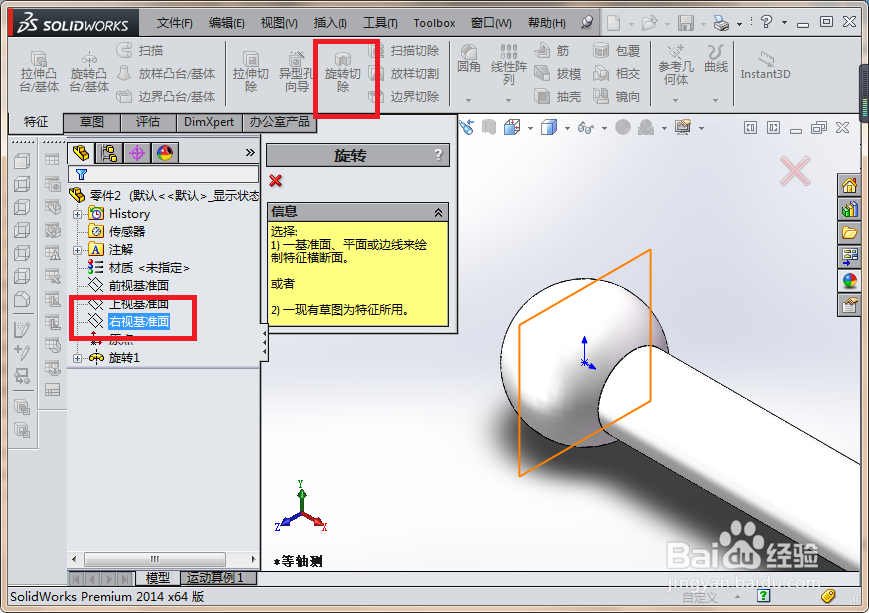

5、如下图所示，两步，1、点击工具栏中的“旋转切除”图标，2、点击设计树中的“右视基准面”，直接进入草图。

6、如下图所示，进入草图，激活直线命令，按照下图的样子画草图，激活智能尺寸，标注尺寸，关键尺寸22、11、40、8，之后就可以退出草图了。

7、如下图所示，选择长度40的直线为旋转轴，看着预览效果打√。

8、如下图所示，1、点击工具栏中的“圆角”图标，2、点击实体中的边线，3、对话框设置半径为2，看着预览效果决定具体尺寸，4、打√，完成并结束本次倒圆角的操作。

9、如下图所示，进行倒角C1的操作。

10、如下图所示，创建螺旋线。1、点击曲线—缇吾怩舭—螺旋线/涡状线2、点击实体平面，3、画圆，直径20，退出草图，4、设置参数：螺距2.5，圈数21，起始角度0度，5、打√，完成。

11、如下图所示，画三角形。1、点击“草图绘制”，2、点击合适的基准面，3、激活直线命令，画三角形，添加约束成等边三角形，4、激活智能尺寸命令，标注尺寸8.65、0、100，5、退出草图。

12、如下图所示，创建螺纹。1、点击工具栏中的“扫描切除”，2、轮廓为三角形，3、路径为螺旋线，4、打√。

13、如下图所示，1、设计树中隐藏原点，2、箍鲂遥哒外观中找到一种合适的金属颜色，指定给实体上色。————至此，M20x100的国标活节螺栓在SolidWorks中建模完成。
