Creo8.0练习题3D12_H07图文解析

1、新建零件公制毫米模板。

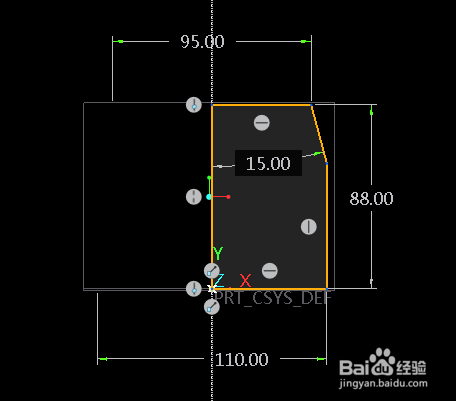

2、首先在FRONT基准面上画草图如下，然后旋转360度。

3、在FRONT基准面上画斜线，尺寸如下。

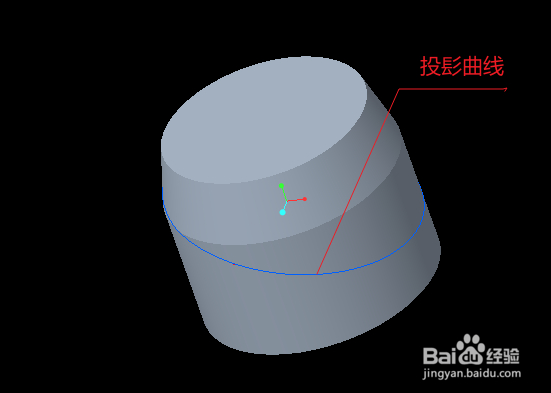

4、投影曲线到曲面如下图所示。

5、在投影曲线上创建一基准点。

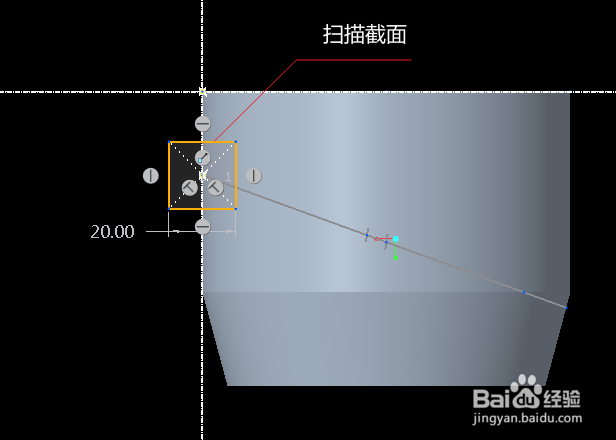

6、以圆柱底面的边线为主轨迹，投影曲线为截面20*20mm的辅助轨迹，扫描切除出环形槽。如下图所示。

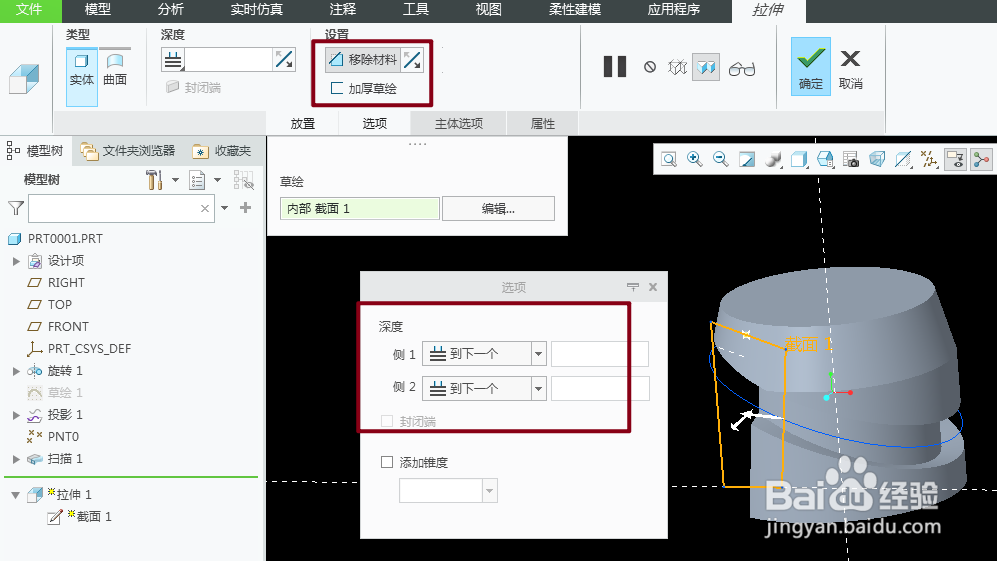

7、先在FRONT基准面上画草图，然后拉伸切除。拉伸方向1和方向2都选择到下一个。如下图所示。

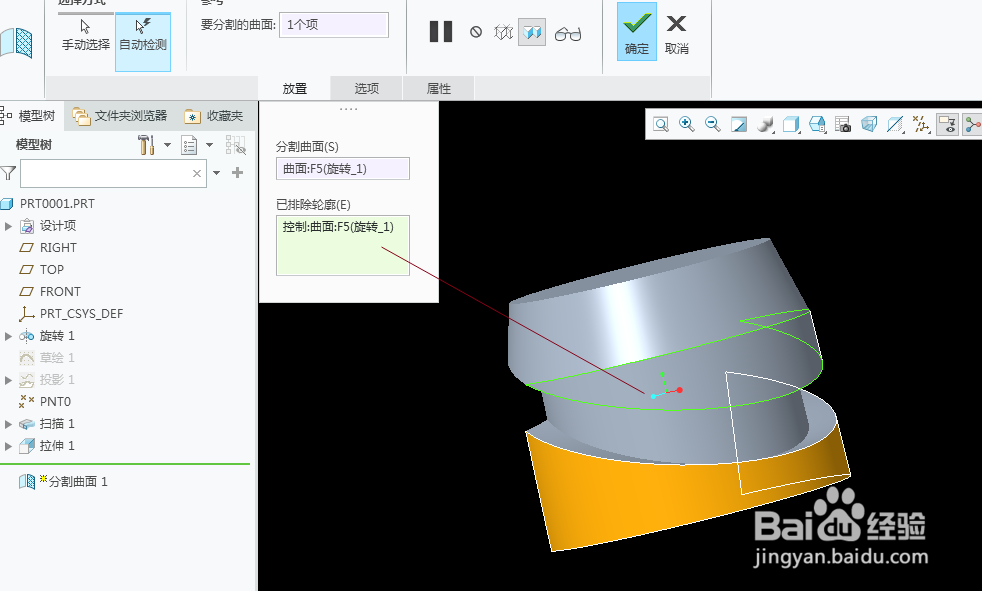

8、使用分割曲面命令分割面,目的是测量环形槽下面绿色曲面的面积。如下图所示。

9、测量绿色部分的面积。

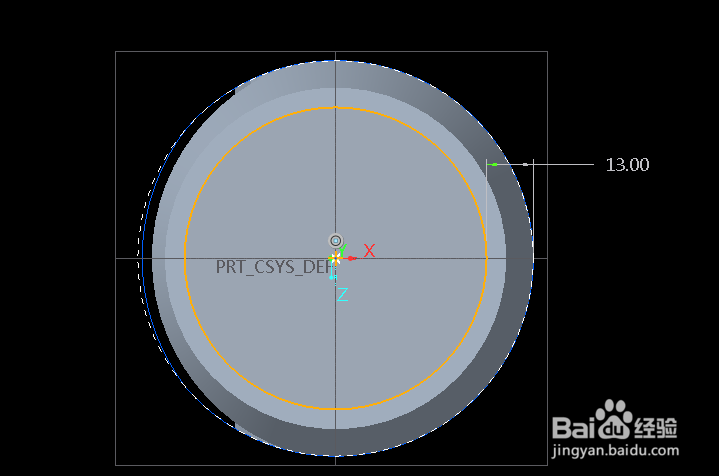

10、首先在圆柱最顶部平面画草图，然后向下拉伸29mm。

11、使用复制面，替代命令替换曲面。

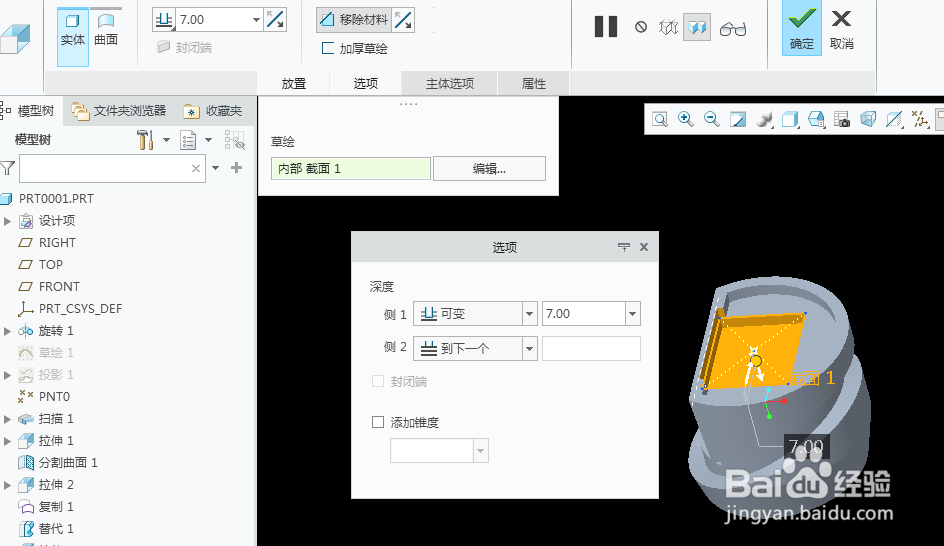

12、首先在圆柱底面画草图，然后向上拉伸切除7mm。

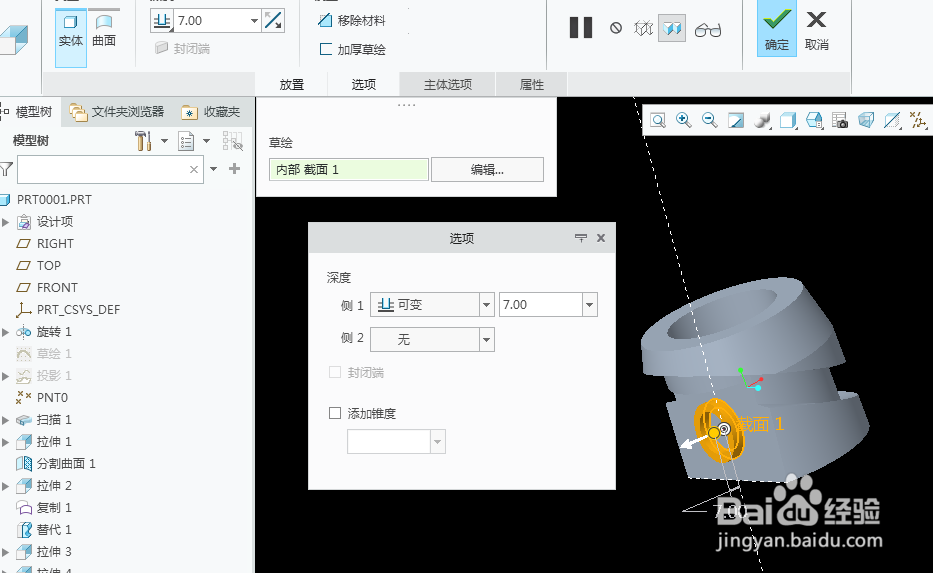

13、在凹环底面画草图，然后向里拉伸切除 7mm。

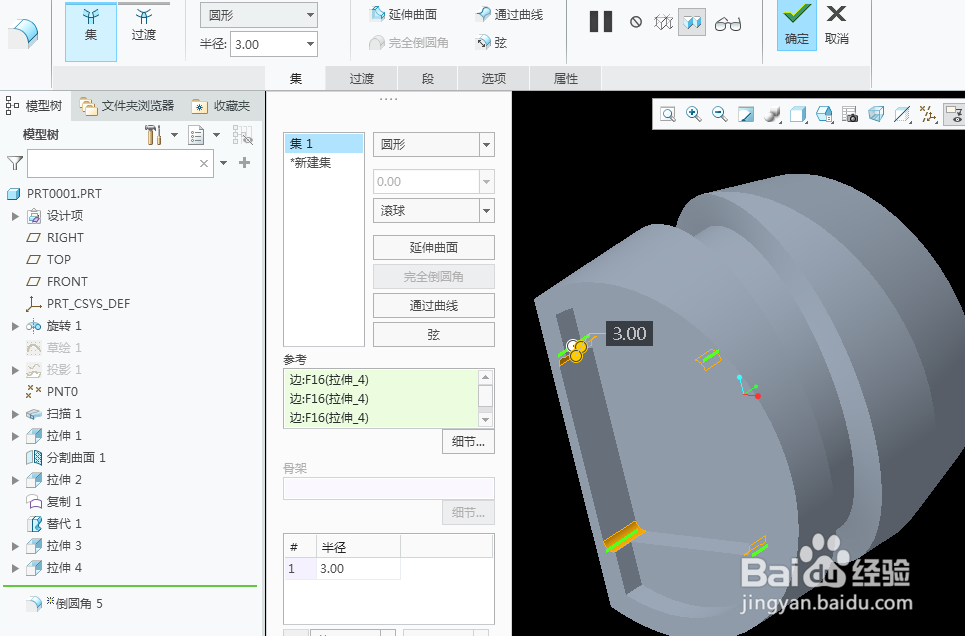

14、矩形槽四个边倒圆角3mm。

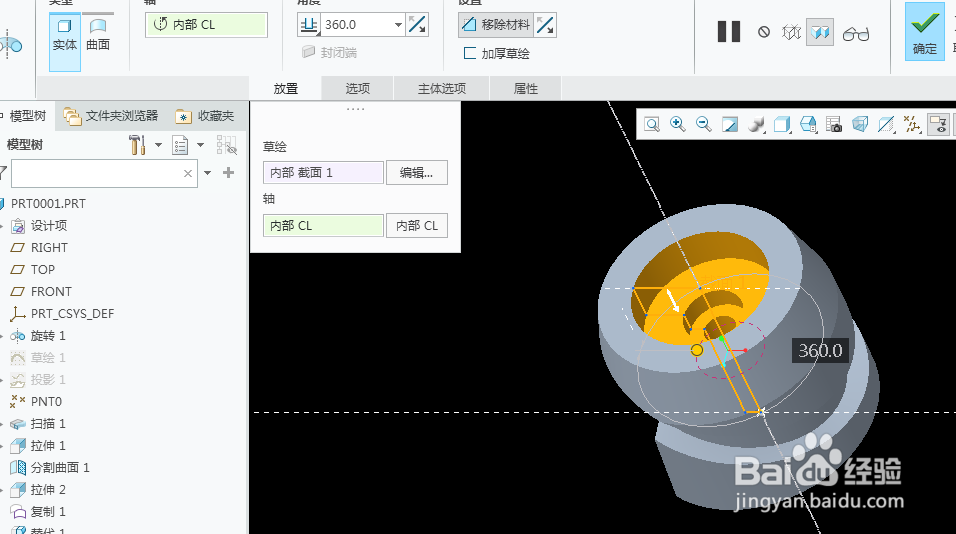

15、首先在FRONT平面上画草图如下，然后旋转切除。

16、在斜面上拉伸直径25*35的圆环，高度7mm。

17、在圆环顶面画直径25mm的圆，拉伸切除14mm，拉伸切除的方向向内。

18、直径为25mm底面边线倒圆角R7mm。

19、使用孔命令钻直径7mm的孔到下一面。

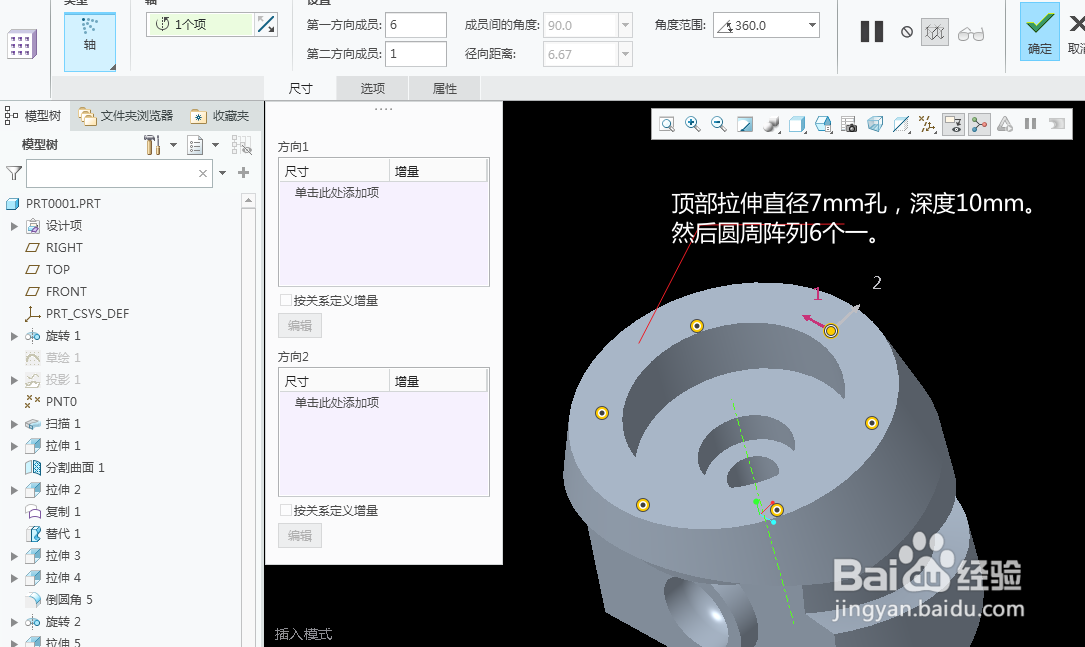

20、做出顶面的6个直径7*10mm的孔。

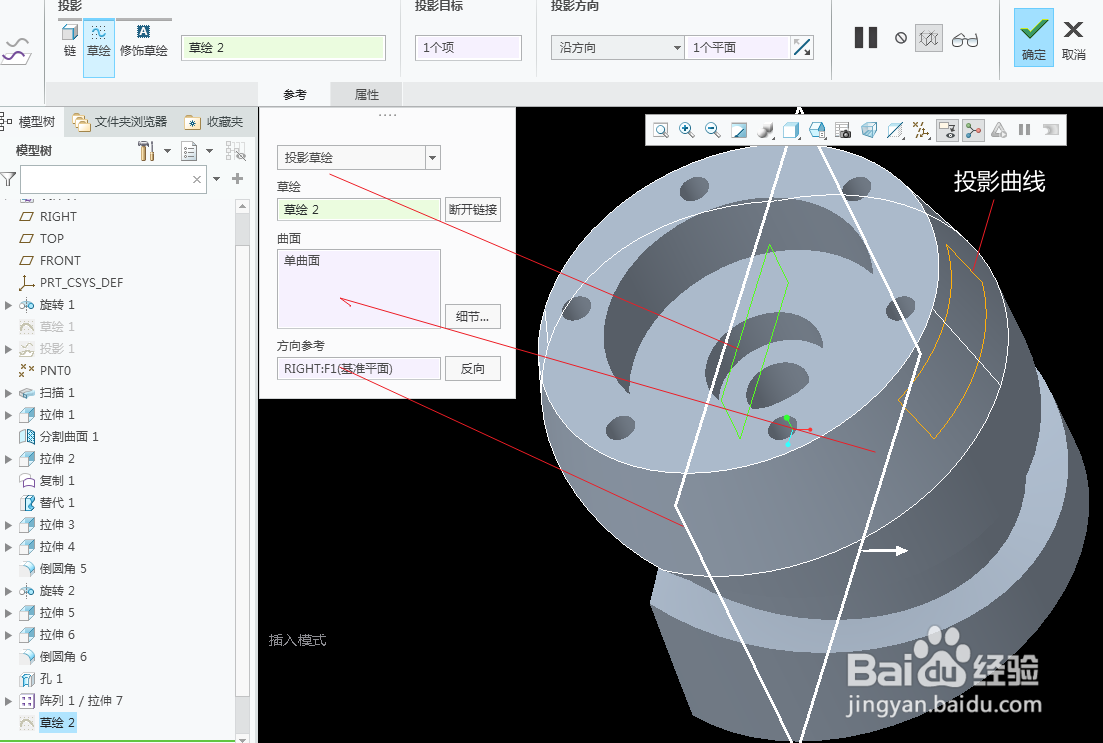

21、在RIGHT平面草绘45*14mm中心矩形，投影到锥面。

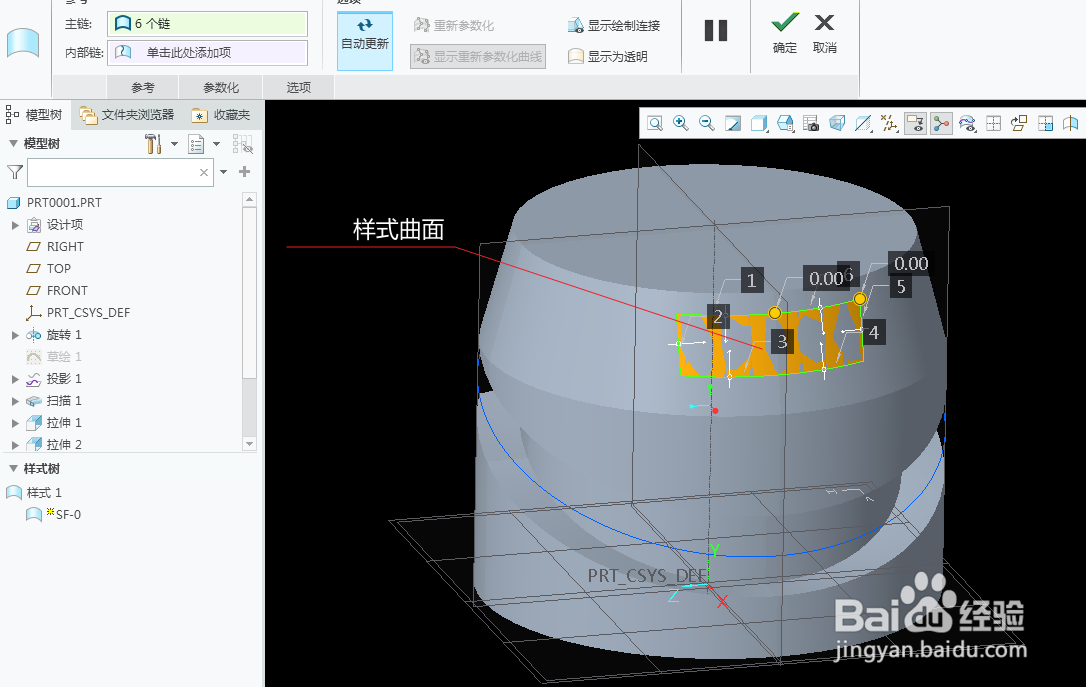

22、用曲面样式工具做出如图示的曲面.

23、向内加厚切除5mm。

24、矩形槽四条边线倒圆角3mm。

25、模型图中所示绿色边线重复倒R3mm圆角。

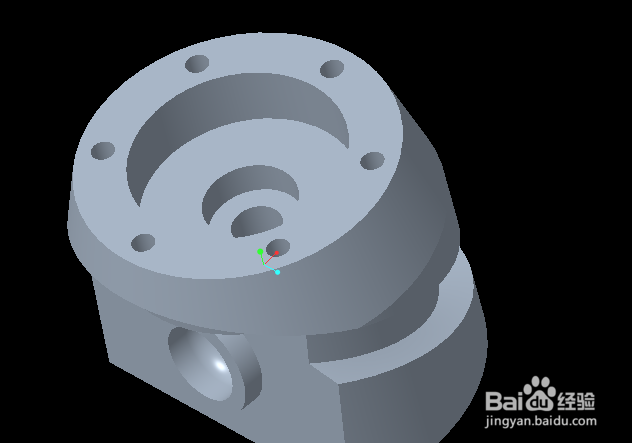

26、完成后的效果图。

27、测量：两点间距离。

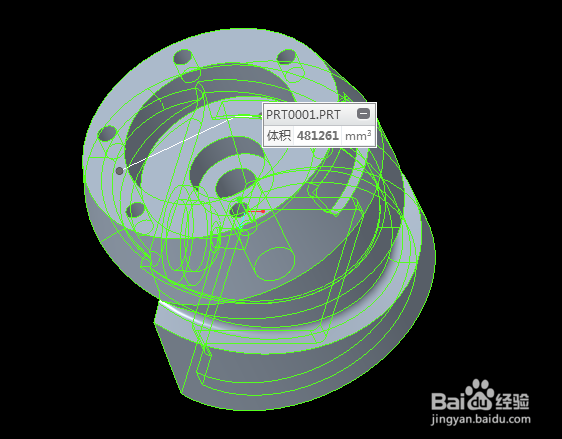

28、测量：体积。
