带钢表面瑕疵缺陷检测系统检测原理介绍

传统的带钢生产企业都是借助人眼进行表面针孔缺陷检测，但是由于人工检测成本昂贵、易于疲劳以及人眼无法在高速运行的钢带生产线上进行检测，所以传统的人眼检测无法满足高质量的带钢生产工艺的要求。赛默斐视带钢瑕疵在线检测系统在钢带生产企业中的应用为带钢检测提供很好的检测方案。

工具/原料

SIMV带钢表面瑕疵缺陷检测系统

带钢表面瑕疵缺陷检测系统检测原理

1、将工业线阵CCD 相机架设在生产线上方，同时采用高亮的LED线性聚光冷光源进行讳求藜派背打光，通过线阵CCD相机和高速图像处理系统进行实时的在线扫描，系统实时对相机采集到的图像进行处理，当带钢表诹鬃蛭镲面出现粘结，锈斑，折印，划痕等瑕疵时，由于瑕疵图像与产品的正常成像存在明显的灰阶差异，从而系统能够发现瑕疵。同时系统根据不同瑕疵缺陷存在明显的灰阶差异，从而对不同的瑕疵进行分类并自动记录瑕疵图像、位置等信息，同时通过信号控制实现对不合格产品的自动标记。

2、线阵CCD摄像机通过连接在幅面驱动轴上的编码器触发获取幅面的图像信息，CCD相机的分辨率、纵向线扫频率等性能确定系统的采集精度，系统精度高，图像数据处理量大，数据经过高速处理后保留带带钢表面瑕疵的数据信息（大小、直径、横纵向位置）并控制输出，计算机系统通过数据库记录和管理缺陷具体位置、大小和图像等信息。

带钢瑕疵在线检测系统软件功能

1、1.自动生成产品批次，同时可以在生产过程中手动修改产品批次号2.实时瑕疵位置分布图显示（如：瑕疵密度分布图，实时坐标定位）3.实时瑕疵图像及瑕疵具体信息显示（瑕疵坐标，面积，类型等）桃轾庾殇4.根据产品批次号建立完善的历史数据库5.信息报表的统计生成及打印6.长时间，大容量的历史记录储存7.远程技术服务8.实时瑕疵报警系统注：软件功能可根据用户要求进行特殊功能开发定制！

带钢瑕疵在线检测系统现场应用

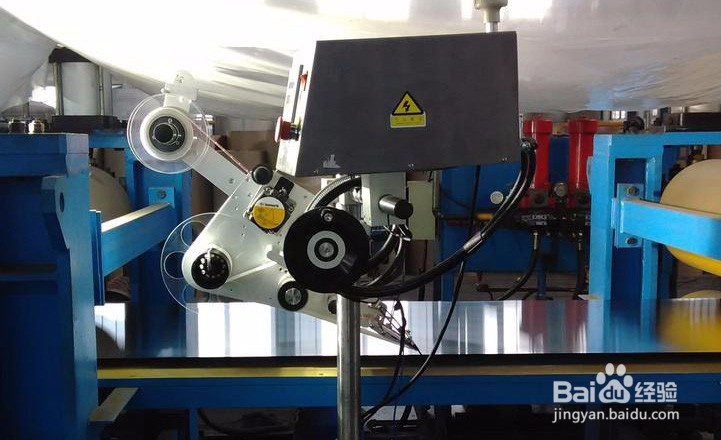

1、下图为带钢瑕疵在线检测系统的现场应用情况
