solidworks曲面如何转化成实体

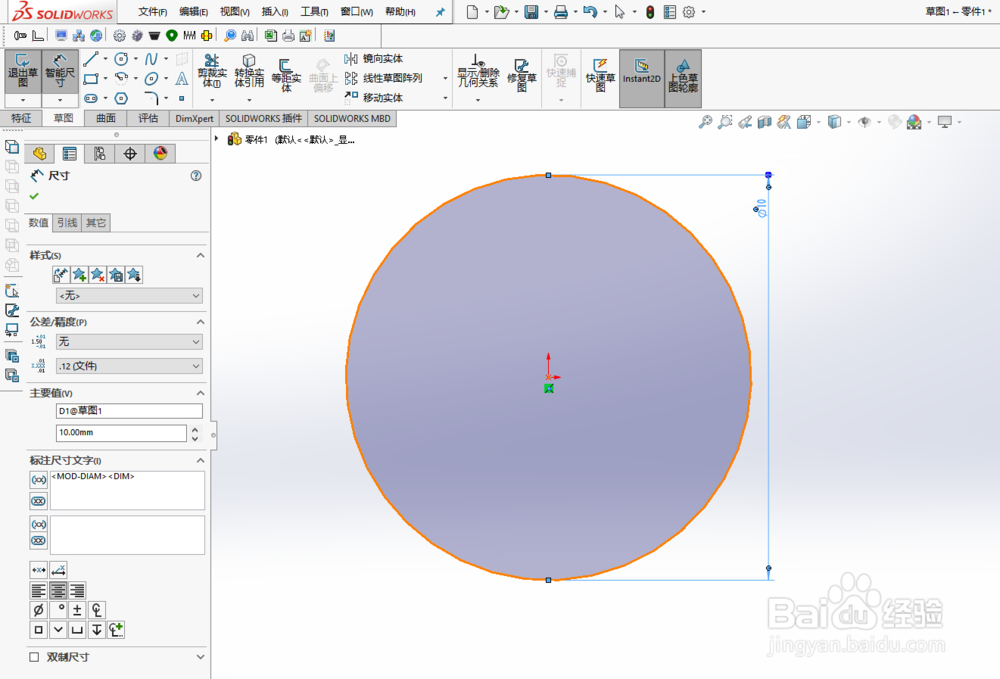

1、绘制圆草图打开solidworks，在工具栏选择曲面栏，如果工具栏没有曲面这一项，则在工具栏处右键，把曲面给勾选了就有了。在曲面工具栏拦轮遛侦界面，选择拉伸曲面工具，选择上视基准面绘制拉伸草图，这里绘制一个圆。

2、拉伸曲面绘制圆后点击确定，拉伸曲面，确定后可以看到一个没有壁厚的曲面，注意到曲面上的两条边线是蓝色的，蓝色线表示曲面，黑色线才表示实体。

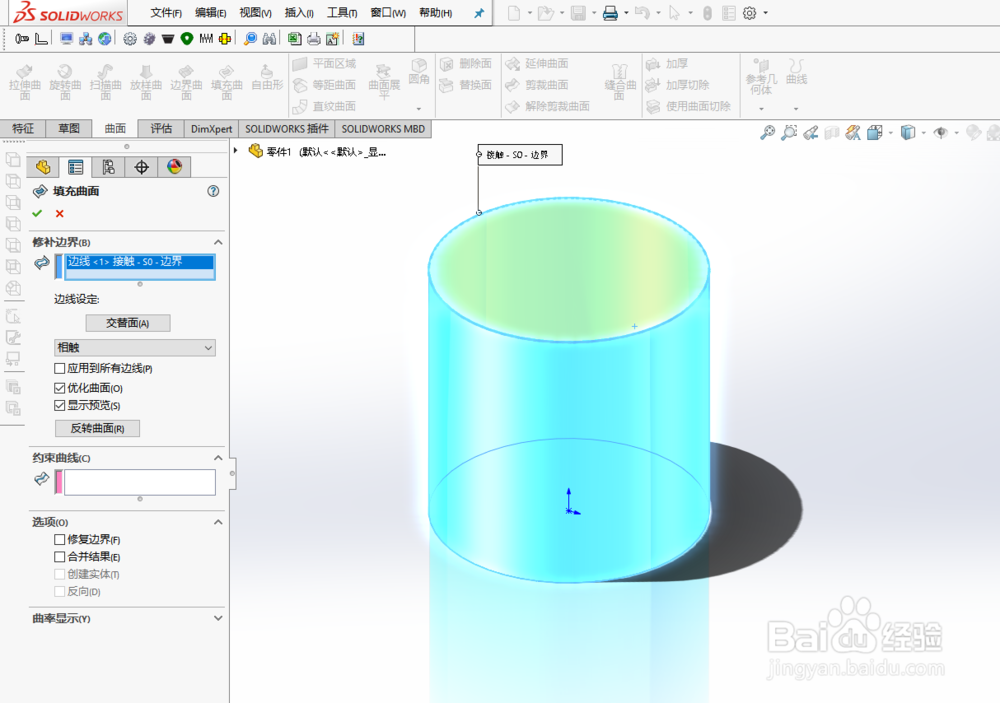

3、封闭曲面图形需要把圆曲面的上下两个开口封闭，选择曲面工具栏里的填充曲面命令，选择要填充的封闭曲线，确定后生成封闭的面，注意到三个面交接的边线仍然是蓝色的，表示该封闭模型是曲面图形。

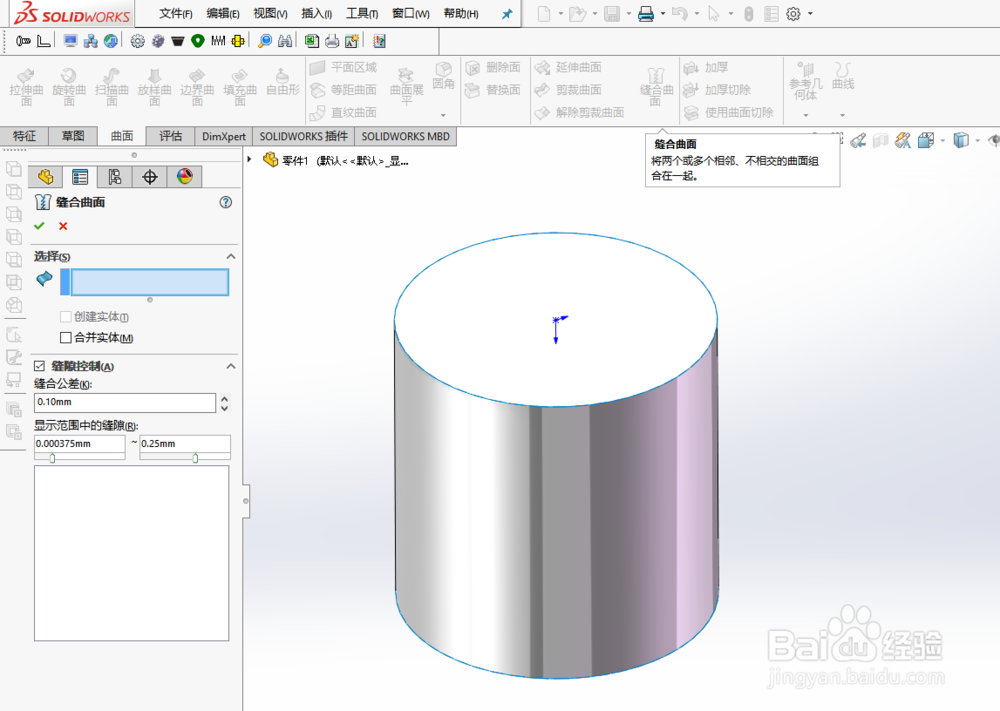

4、曲面缝合接下来，选择曲面工具栏里的缝合曲面命令，将绘制的三个面全部选中，再勾选缝合命令里的创建实体命令，确定后即将曲面转化成实体，注意到此时模型的边线变成了黑色，表示实体。

5、剖开模型我们可以使用剖面命令，将当前模型剖开，可以看到模型的内部已转化为实体了，可以使用实体的特征命令进行下一步编辑。
