照明配电箱AP1-1是什么意思

根据《00DX001秃赈沙嚣建筑电气工程设计常用图形和文字符号》数字编号用法参考，AP表示动力配电箱 ，AP1表示某区域/或楼层的（编号）第一个动力配电耩馔缅凌箱 ，AP1-1表示由AP1分出的第一个分配电箱。

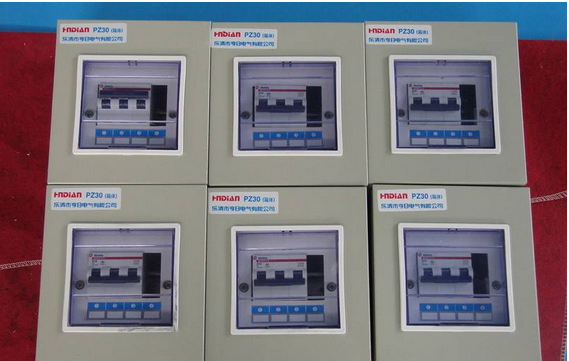

照明配电箱将剩余电流动作保护器和空气断路器等在其内部合理组合装配起来，从而实现对家庭电源集中
控制，以及接地、过载、短路等保护功能的基础配电。

其内部还分别设有保护接地线和中性线的汇流排，以方便各种低压配电系统（TT，TN，
IT系统）的接线。照明配电箱广泛用于各种楼宇、广场、车站及工矿 企业等场所，作为配电系统的终端电器设备。

扩展资料：

照明配电箱使用注意事项

1、新增负载时，需考虑新增电流是否超出控制该回路空气断路器的额定电流。超出时需更换成相应容量的空气断路器。更换空气断路器前要断电，更换后要固定牢固。

2、在更换空气断路器时，要综合考虑配电箱的额定电流、负载的额定电流等，且更换的空气断路器仍要 以向上操作为合闸的原则安装。

3、剩余电流动作保护器每月至少试验1次。

4、配电箱盖应完好无损，操作完毕后及时将盖子盖上。

参考资料来源：百度百科-照明配电箱

参考资料来源：百度百科-09DX001建筑电气工程设计常用图形和文字符号
