CAD如何在布局视口里旋转模型图形（技巧二）

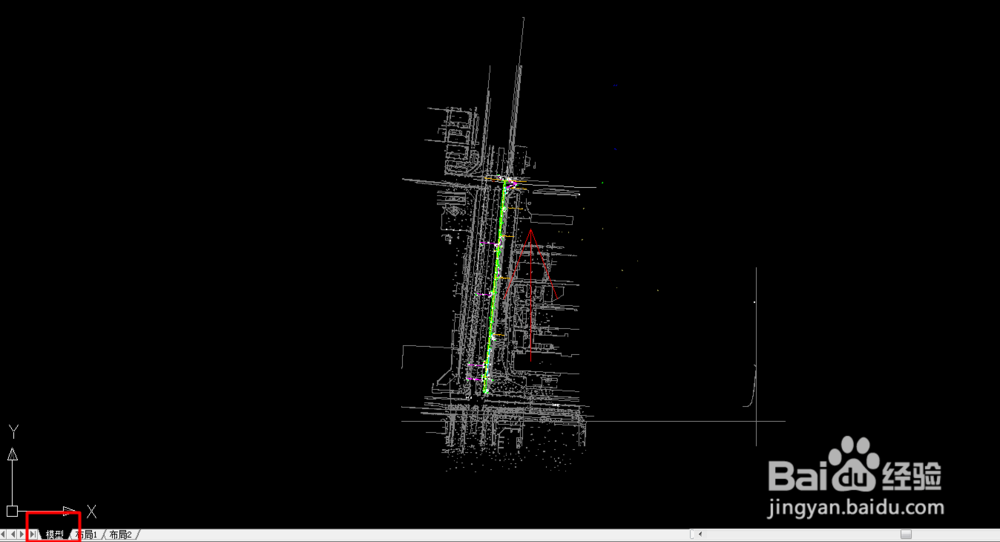

1、在模型（黑色底色）里打开一张CAD图纸。

2、在布局窗口（灰色底色）里新建一个布局，然后复制一个进行对比，在旋转后的那个窗口进行操作。

3、回到模型（黑色底色）里面，目标是将绿色线水平放置（如图）。

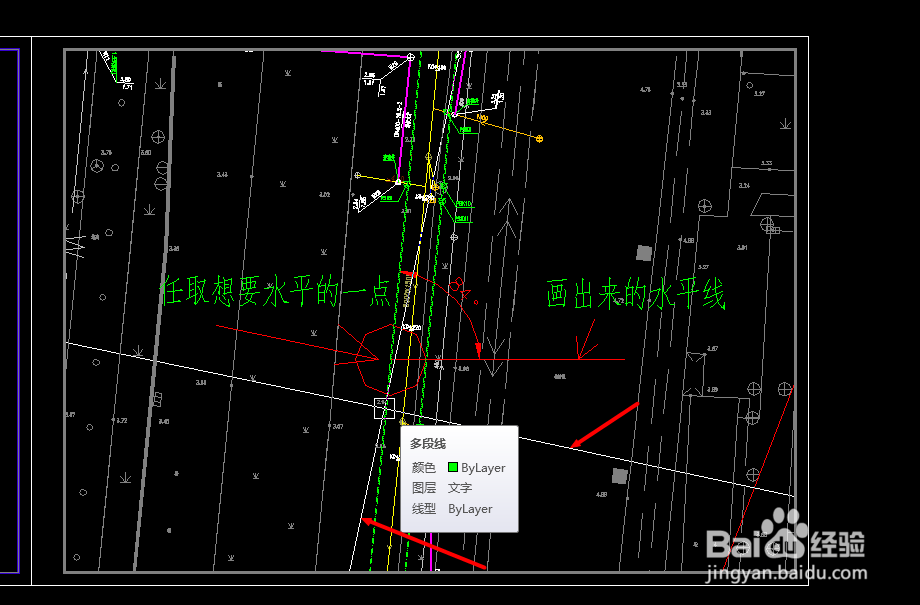

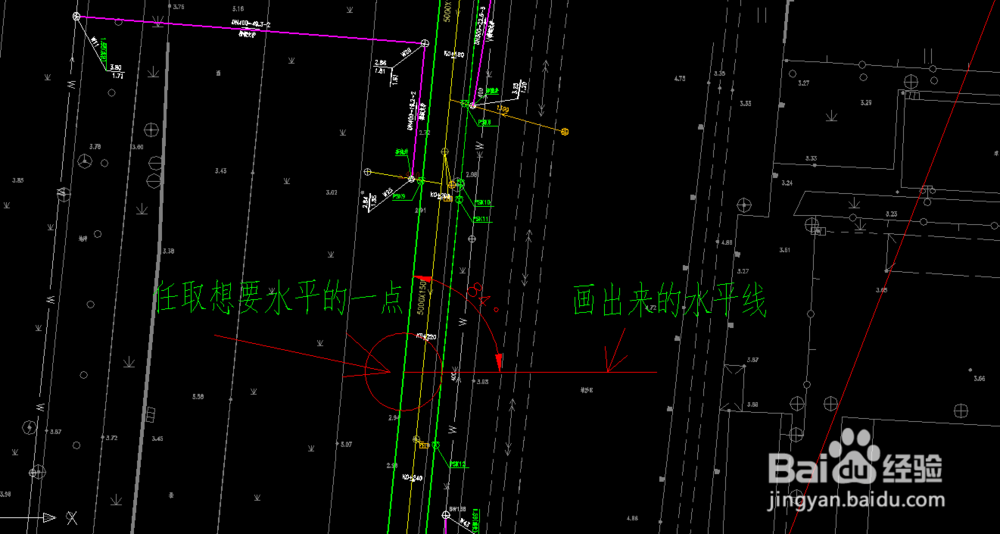

4、随便在绿色线上任意拉一水平线（如图）。接着在菜单栏里“标注”“角度”如图所示84°。

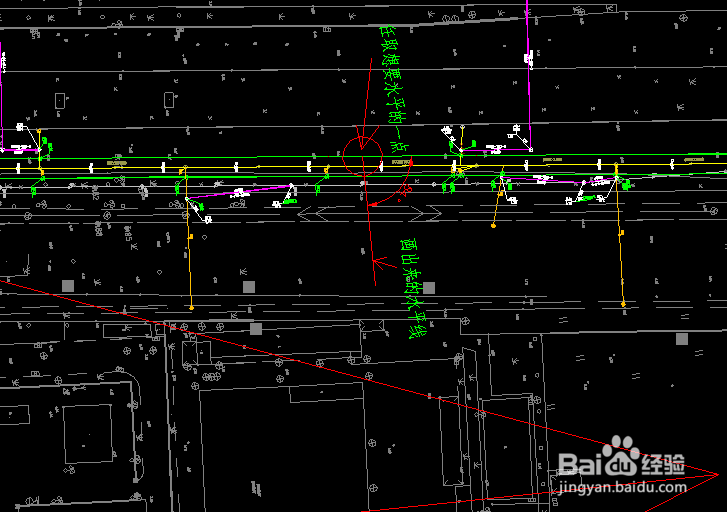

5、回到布局，双击进入”布局里的模型窗口“找到刚做的标记，在命令栏里输入“UCS”-“Z”-“84”-”回车/空格“，注意输入完成后，窗口里十字叉性的方向。

6、不要退出窗口，直接在命令栏里输入“PLAN”-”回车/空格“，注意此时改变后的图形是不是自己想要的，如果不是有可能是角度出现问题，一般”+-90“就可以转到自己想要的那个角度。

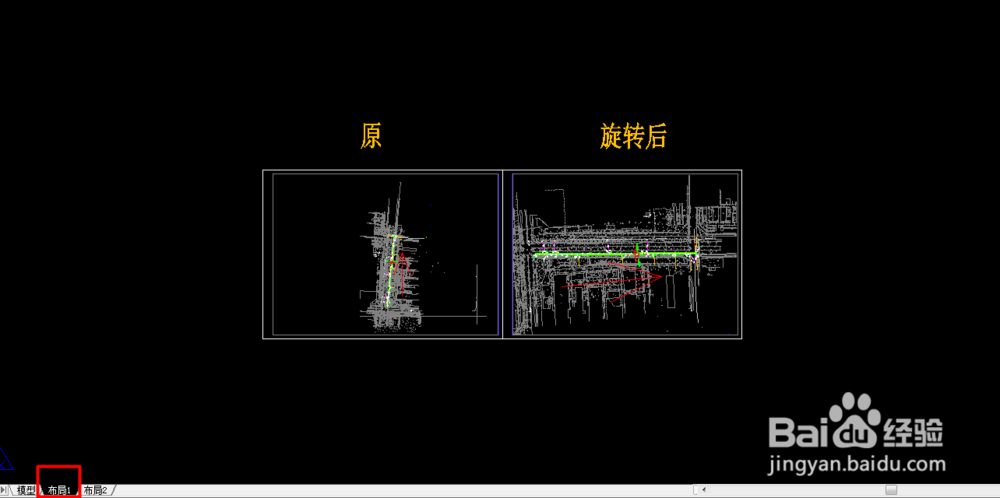

7、双击活动布局窗口外的任意区域，退出。对比一下是不是第二个布局里面的图形方向变了，模型里面没有改变。
