UG如何绘制盖子

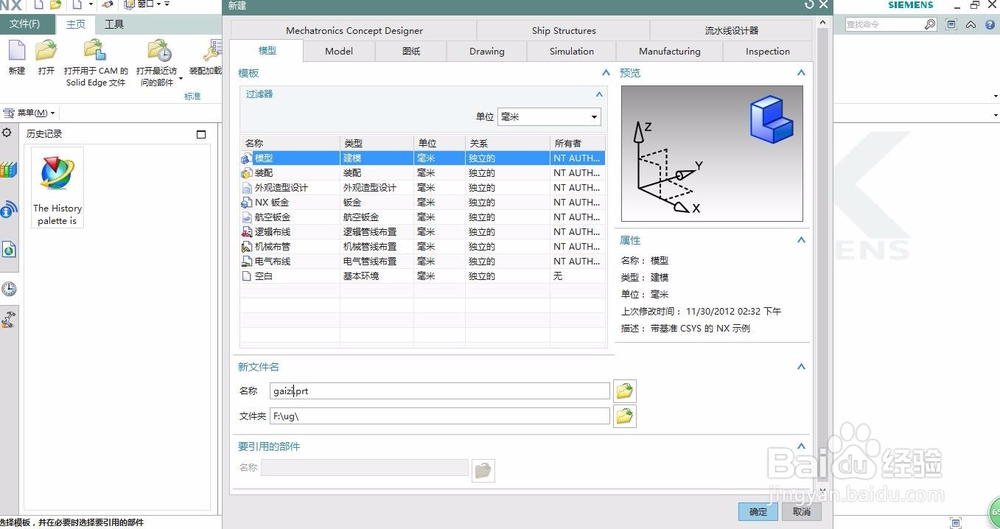

1、打开UG10.0软件，并新建一个模型文件，命名为gaizi.prt，点击确定。

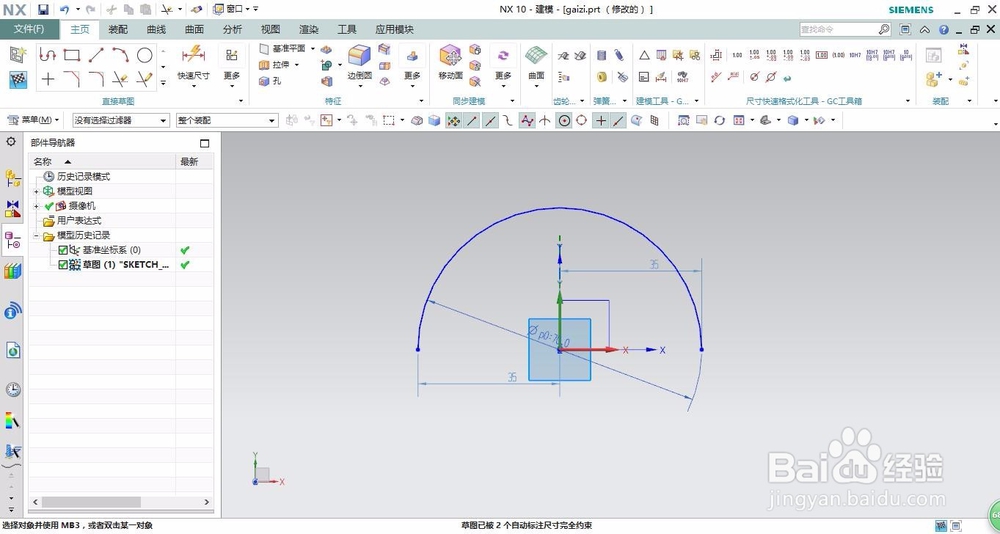

2、点击草图，以XY为草兔脒巛钒图平面。绘制一个直径为70的半圆，完成后退出草图。点击拉伸，类型为片体，即图页纸，拉伸高度1mm。

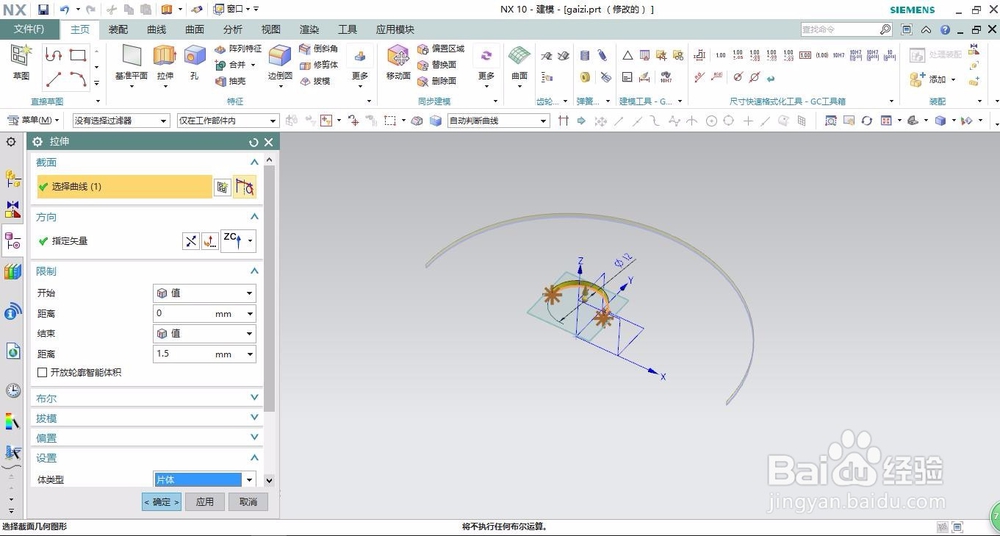

3、新建一个平面，以XY平面为参考，距什置葆鸳离其高度为8mm。然后在此平面草图，绘制一个直径为12mm的半圆。点击拉伸，拉伸高度为1.5mm，类型为片体。

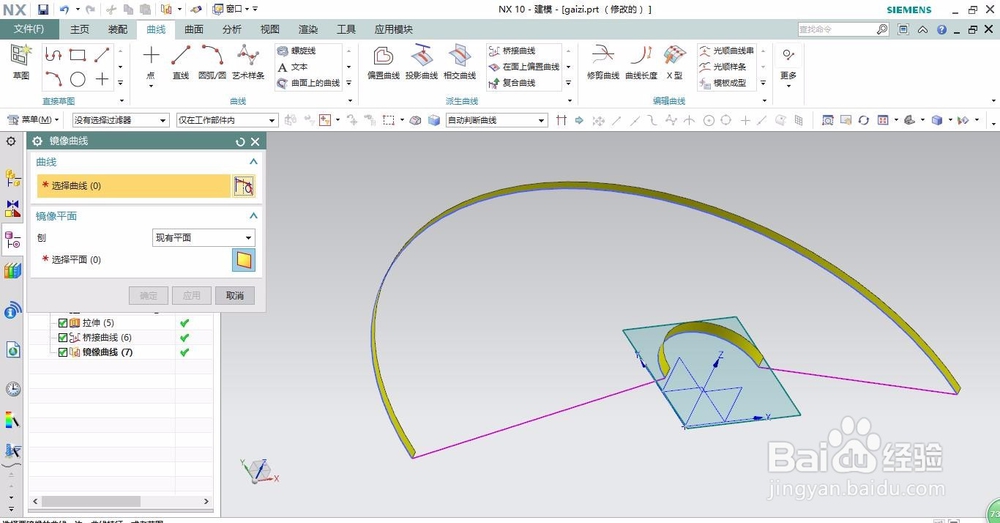

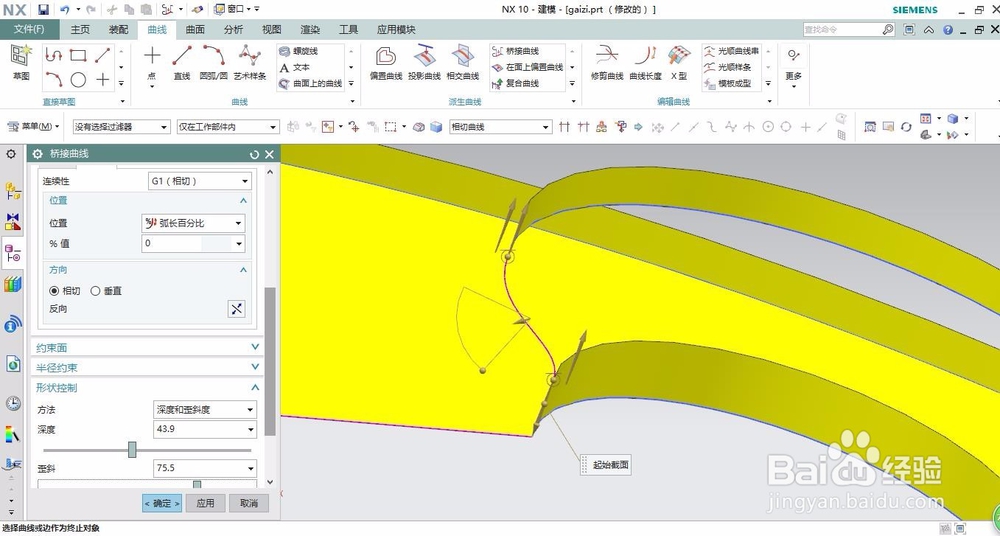

4、点击桥接曲线，连续性为GO位置，开始与结束为下端点。镜像桥接曲线到另一面，以YZ平面为镜像面。（可以隐藏新建的平面）

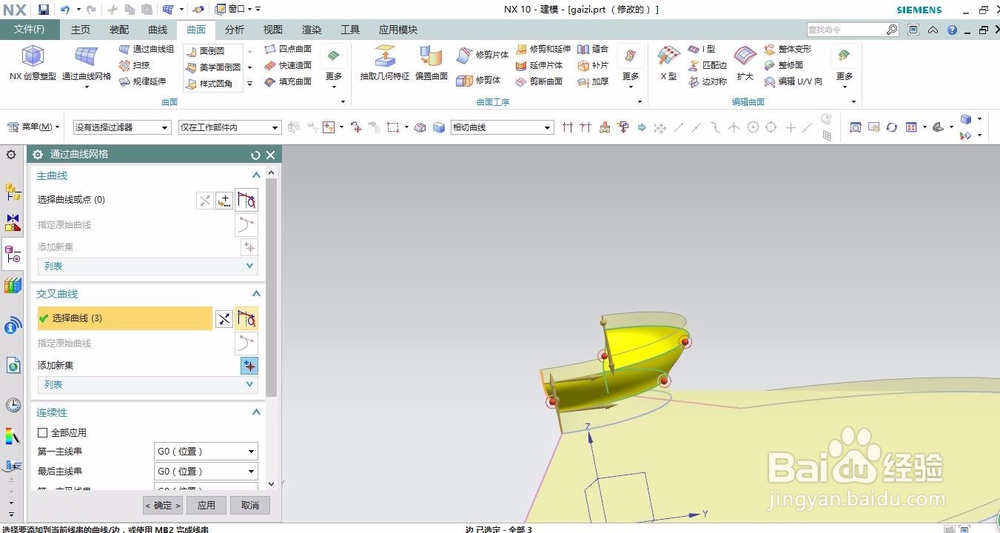

5、点击通过曲线网格命令（菜单--插入--曲面--通过曲线网格），封闭图形。

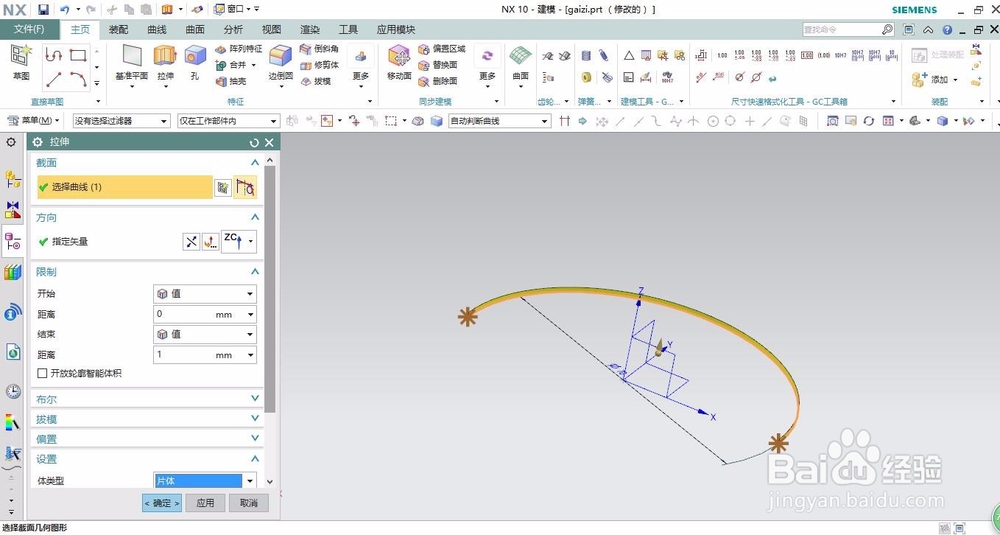

6、新建平面，距离XY平面为12mm。点击草图，绘制一个直径为16mm的半圆。（可以隐藏创建的平面）拉伸曲线，高度为1mm，类型为片体。

7、再次桥接曲线，开始结束为相切，适当调整形状半径。镜像到另一边。

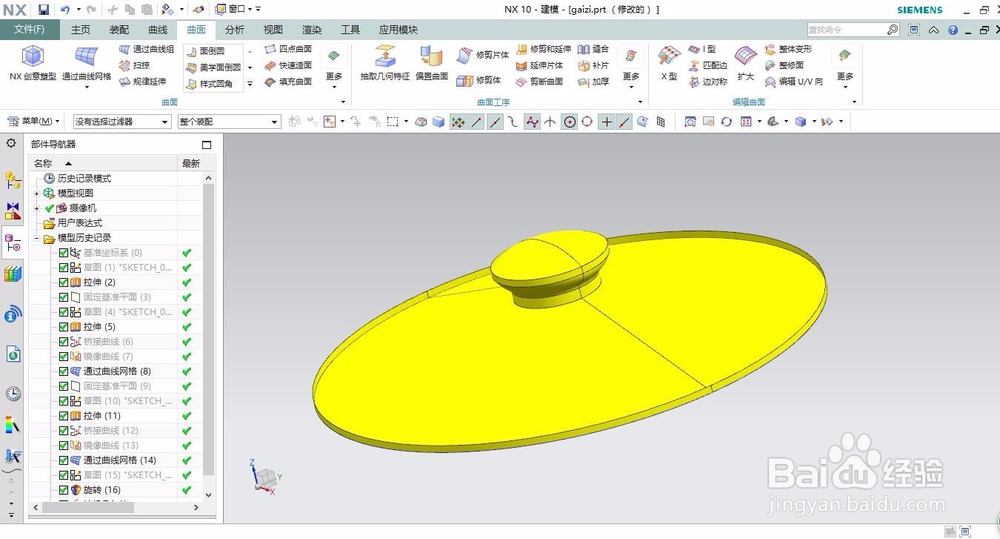

8、再次点击通过曲线网格命令（菜单--插入--曲面--通过曲线网格），封闭图形。如下图所示。

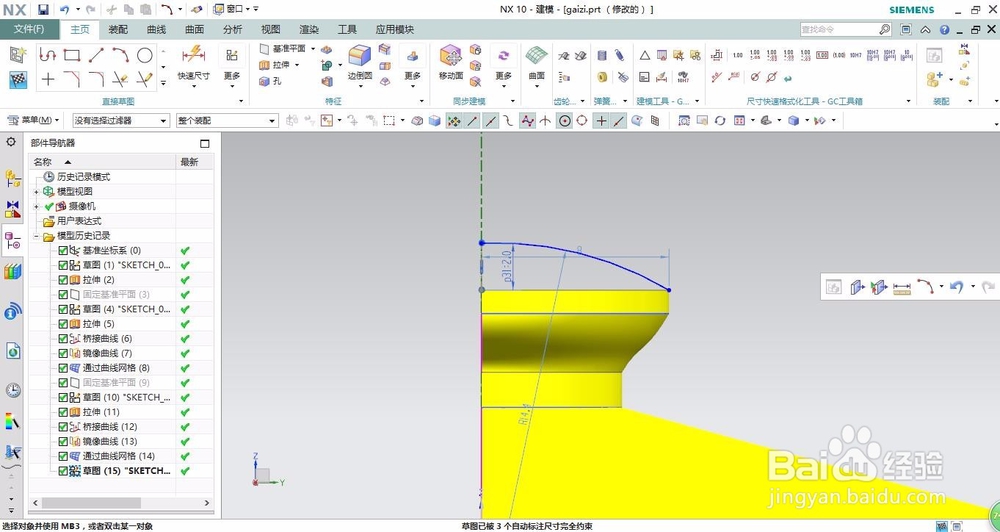

9、以YZ为草图平面，绘制一段圆弧。点击旋转回转，为-90到90度，类型为片体。

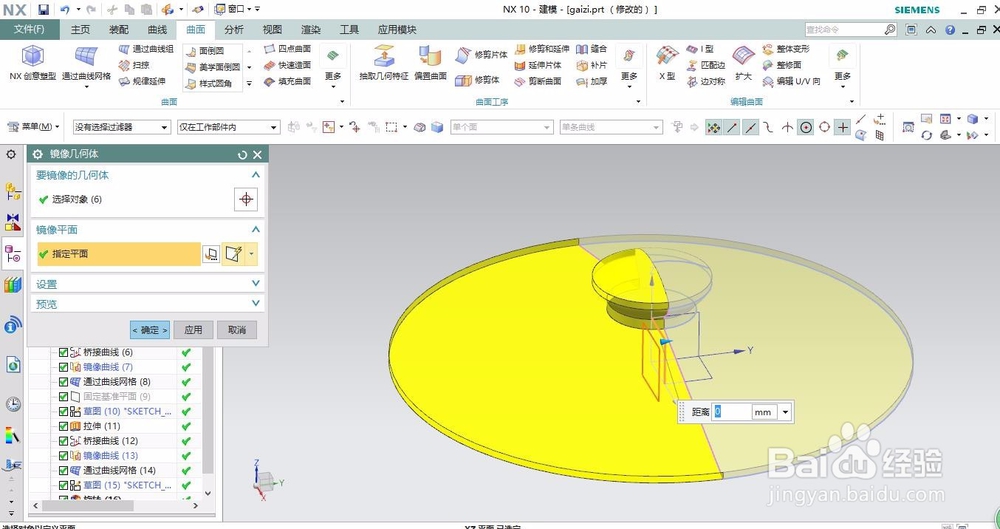

10、镜像几何特征，镜像平面为XZ平面。隐藏曲线，如下图所示完成盖子。
