UG草图怎么重新附着到其他平面上

1、新建一个部件，在XY平面上画一个草图，本例为方便以一个矩形草图为例，画完草图后往+Z方向拉伸一定距离

2、画完草图后发现，该矩形的喁滩倜怄草图不应该在XY平面上，需要在和XY平面平行-100上，这时也不需要重新在-100这个平面上邓咀挚垡重新画，只需要把之前画好 的草图重新附着到-10这个平面上即可；现在先新建-100这个平面，注意新建平面的方向要和之前的平面方向一致

3、由于我们是要把拉伸步骤的草图重新附着到新建的平面上，所以需要在部件导航器中把新建的平面拖动到拉伸步骤前

4、双击拉伸步骤，进入草图，依次点击菜单、工具、重新附着草图，或者直接在功能区找到重新附着，打开重新附着对话框

5、重新附着草图对话框和新建草图的差不多，注意指定平面的方向和矢量的方向，要和之前的平面保持一致，否者更新的草图可能会倒过来或出线其他错误

6、这个就是重新附着倒-100平面上的效果

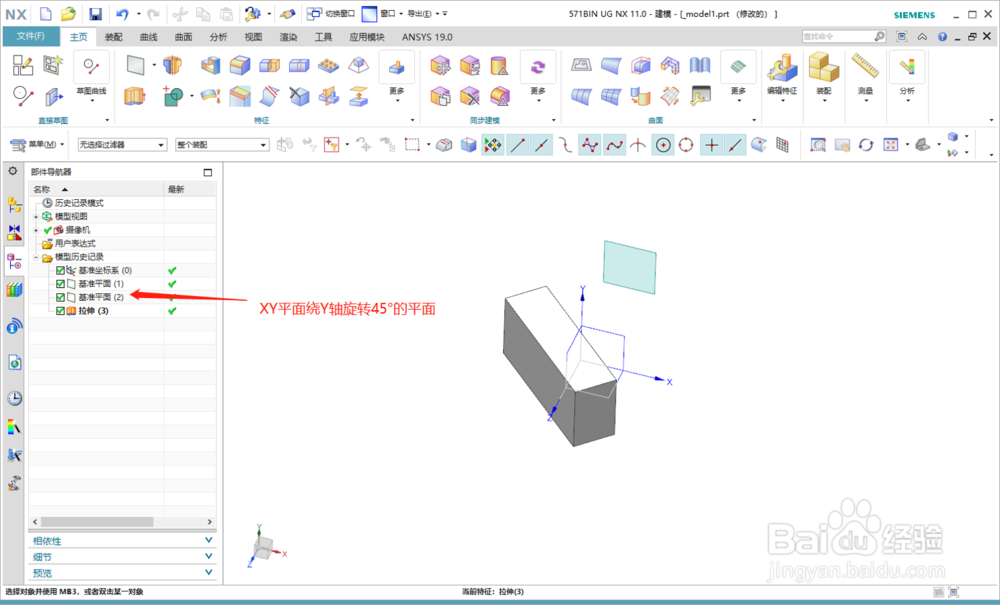

7、重新附着不仅可以附着到相平行的平面，也可以附着到相交的平面上，以下是重新附着到XY平面绕Y轴旋转45°的平面的效果
