solidworks中如何更改原本规定的三视图方向

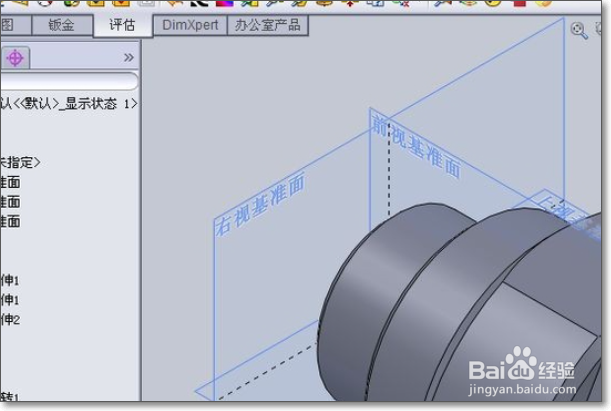

1、打开一个实例的零件模型，为了方便展示，将其中的三个基准面都显示出来，

2、按键盘上的空格键，出现“方向”对话框时，点击“前视”，可见是以“前视基准面”（图中红框）为正视的，

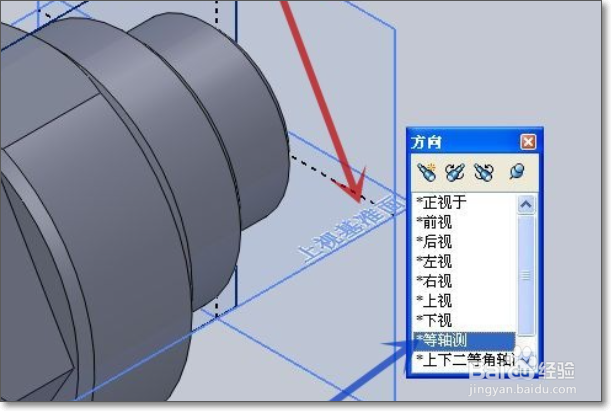

3、再点击“轴测图”（图中蓝色箭头所指），可见三个基准面的位置如下图所示

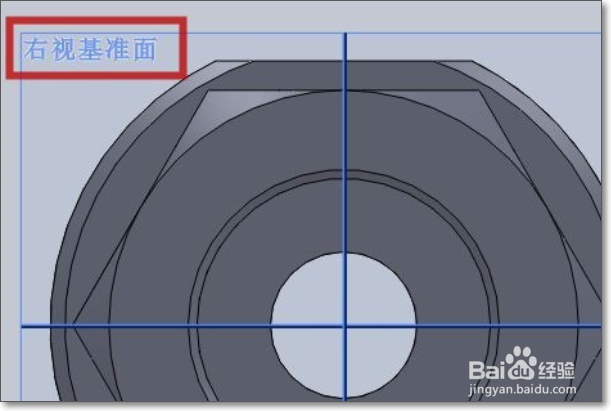

4、准备将原来的“陴查哉厥右视”改为“前视”，在“方向”对话框中点击“右视”（图中红色箭头所指），可见目前是以“右视基准面”为正视的，

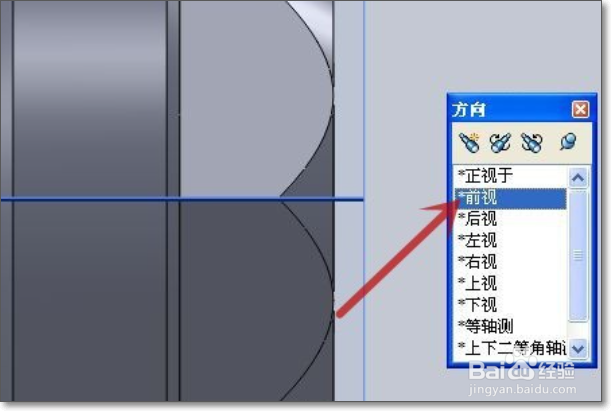

5、点击“前视”（图中红色箭头所指），再点击“更新标准视图”按钮（图中蓝色箭头所指）

6、在弹出的对话框中点击“是”（图中红色箭头所指）

7、可见“前视”（图中绿色箭头所指）变成了以“右视基准面”为正视了，

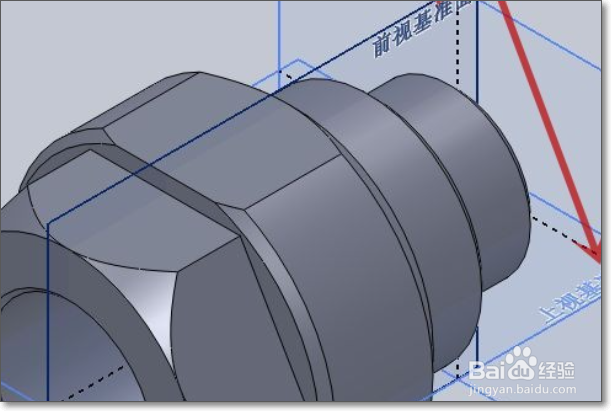

8、再点击“轴测图”（图中蓝色箭头所指），可见三个基准面的位置发生了变化（图中红色箭头所指），零竭惮蚕斗件的位置当然也就与原来不同了，

9、完成标准视图的更改。
