creo4.0在工程图中创建族表（2）

1、打开经验【creo4.0在工程图中创建族表（1）】的工程图文件。

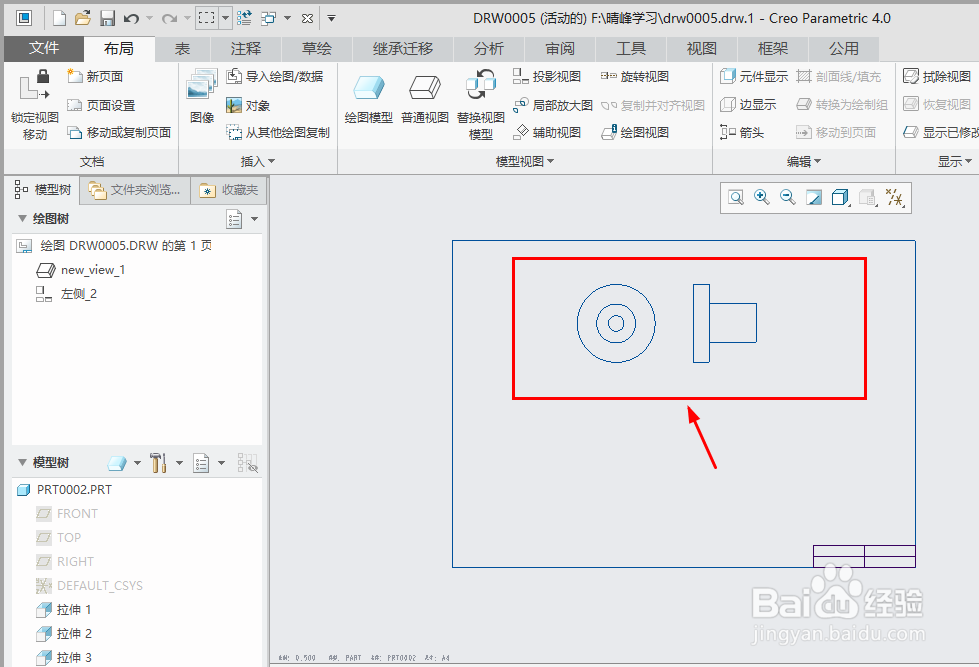

2、添加主视图和右视图（请参照经验“creo 工程图如何布局”）。

3、切换到“注释”功能选项。

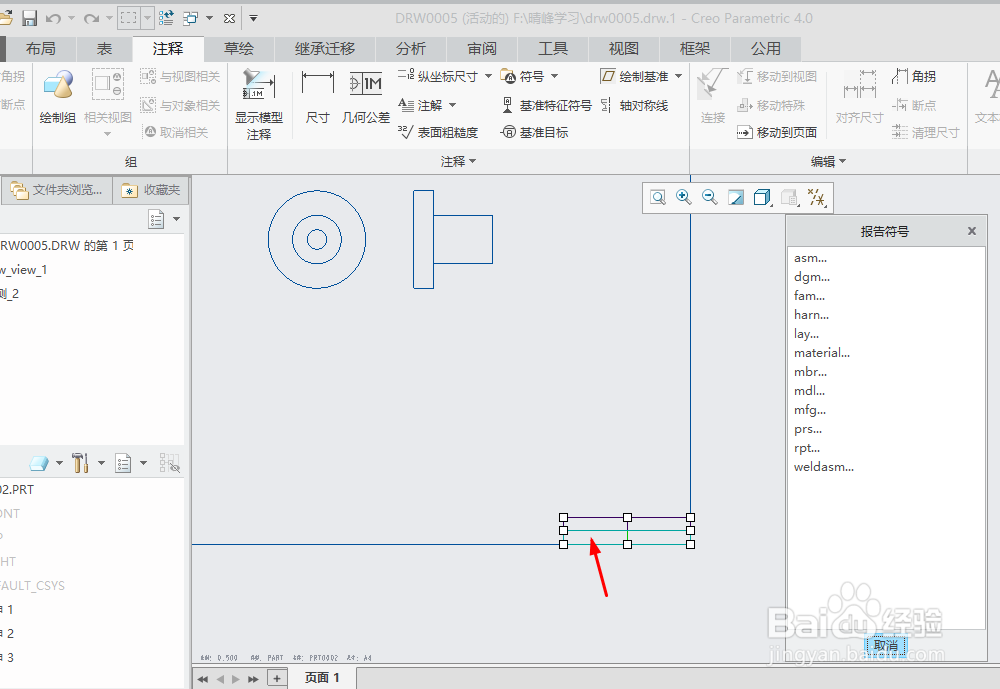

4、双击表格中的左下角单元格，弹出“报告符号”对话框，依次选择“fam..." → ”inst..." → "name"。

5、双击表格中的右上角单元格，弹出“报告符号”对话框，依次选择“fam..." → ”inst..."→ &鳎溻趄酃quot;param..."→ "name"。

6、双击表格中的右下角单元格，弹出“报告符号”对话框，依次选择“fam..." → ”inst..."→ &鳎溻趄酃quot;param..."→ "value"。

7、切换到“表”功能选项，单击“重复区域”按钮，在弹出的“菜单管理器”单击“更新表”。表格得到更新。然后单击“菜单管理器”对话框中的“完成”。
