零基础柱施工图纸如何看

一、什么是柱子，柱子是建筑物中用来支承上部的梁或楼板的长条形构件。工程结构中主要承受压力，但有时候也同时承受弯矩和剪力的竖向构件。

1、在建筑工程中柱子共5种。

（1）框架柱

框架柱是框架结构中主要的垂直承力构件，能够承受梁和平板的载荷，并将载荷传递至基础，是主要的受力结构。

（2）梁上柱

梁上柱是什么，梁上柱是上部结构的荷载通过柱子传到所在的梁上，然后梁再把荷载分散给下层的承重墙或柱，最后传递给建筑物。

（3）剪力墙上柱

剪力墙上柱是由于某些原因，建筑物的底部没有柱子，到了某一层又需要设置柱子，那么柱子只有从下一层的剪力墙上生根，这就是剪力墙上柱，从剪力墙上生根的。作用是上部结构的荷载通过柱子传到下面它所在的剪力墙上，然后剪力墙再把荷载分散给下层的承重墙或柱，最后传递给建筑物的基础。

（4）芯柱

芯柱可以是钢筋混凝土的柱中柱，也可以是里边放型钢的，芯柱的作用是加强房屋整体性与结构延性，同时提高建筑物的抗震能力。芯柱一般设在外墙转角、楼梯间四角的纵横墙交结处的三个孔洞中。

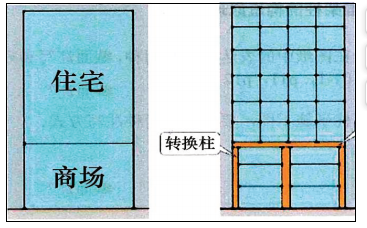

（5）转换柱

现在的项目几乎上都是向多功能和综合用途发展，在同一竖直线上，顶部楼层布置住宅、旅馆，中部楼层作办公用房，下部楼层作商店、餐馆和文化娱乐设施。不同用途的楼层，采用不同的结构形式。为此必须在结构转换的楼层设置转换层，称结构转换层。

（6）为了图纸标注方便，用拼音首字进行标记。

二、在图纸中如果有很多框架柱，就在后边加上编号，比如框架柱有很多种，就叫KZ1，KZ2，KZ5我们今天先讲框架柱的注写方式，柱子在图纸中的表达方式分两种，截面注写和列表注写，看懂柱子施工图，需看懂两种注写方式。

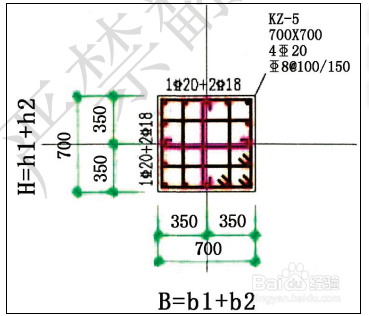

1、截面注写，我们把图纸中的一个柱子放大看，B和H是尺寸，bl、b2、 hl、h2是定位尺寸。

（1）水平向是b边，竖直向是h边，这个位置不要搞混，在图纸中就是这样表示柱子的截面尺寸的。

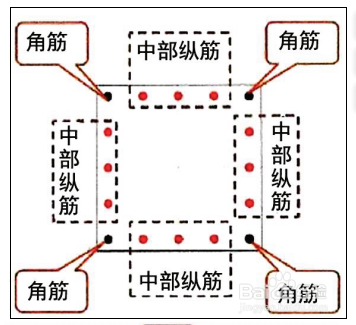

（2）纵筋的标注有以下几个要求，纵筋分为角筋和中部纵筋，角筋和中部纵筋直径规格不一致的时候，分开标注。

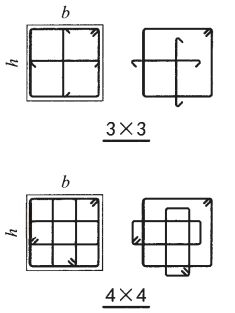

（3）柱箍筋肢数（QZ）：表现形式为m × n。箍筋的作用主要是用来满足斜截面抗剪强度，并联结受力主筋和受压区混凝土使其共同工作，此外用来固定纵筋的位置而使柱内各种钢筋构成钢筋骨架的钢筋。例如：B边有6根，H边有5根，则柱箍筋肢数6*5肢箍。对应图集22G101-1第9页。

（4）另外箍筋还有一种形式，比如这个KZ14的第⒉排标高信息有两个，第四排箍筋信息也有2个,它表示什么意思呢？从—5.950到-0.05米，箍筋是10，间距100全高加密。从-0.05到16,75米，箍筋10，加密区间距100，非加密区间距200。

2、列表注写：看一下22G101-1第11页图表对照一查就明白了。它基本分为4种形式。

（1）第一种，角筋和中部纵筋的规格相同，可以合并写在一起。比如图示第三排，4根角筋和12根中部筋都是三级钢18，一共16根。

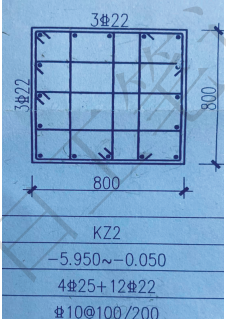

（2）第二种，角筋和中部纵筋的规格不同，4根25的角筋和12根22的中部纵筋，用“+”相连,加号前面表示角筋，后面表示中部纵筋。

（3）第三种，角筋、B边的中部纵筋、H边的中部纵筋规格不同，(水平向是B边，竖直向是H边)。用2个“+”相连，第一个加号前面表示角筋4根25的，第一个加号后面表示B边的中部纵筋6根20的，第二个加号后面表示H边的中部纵筋4根22的。

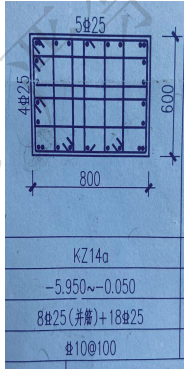

（4）并筋：并筋是什么意思，我们来看下面这张图就明白了。加号前面8根25的角筋，四个角则每个角有2根25的。并筋就是将这两根钢筋捆成束。并筋也叫钢筋束，当构件中需要摆放的普通钢筋数量太多，按常规的布筋方法无法满足钢筋间距的要求时，这个时候就采用两根或多根并在一起的。双并筋，两根钢筋捆绑成束。三并筋,三根钢筋捆绑成束。
