Solidworks草图绘制之怎么画点

草图中的点可以处在任何位置，它不构成三维模型，只起参考作用，但非常有用。

工具/原料

品牌不限64位

Windows10

一般点的画法

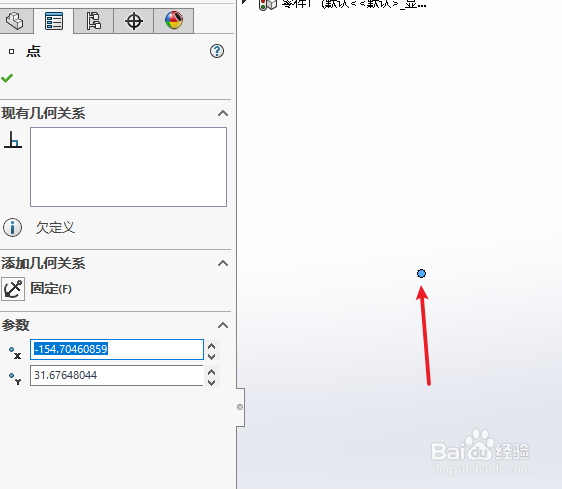

1、首先进入草图绘制状态，点击菜单栏的“工具”--“草图绘制实体”--“点”命令，然后在图形区域单击，即可生成一个点

2、或者单击“草图”工具栏的点的快捷按钮，也可快速生成点

两不平行直线段的交点的画法

1、首先画两条不平行的直线段，如图所示，然后按住键盘的“Ctrl”键，依次选中两条线段

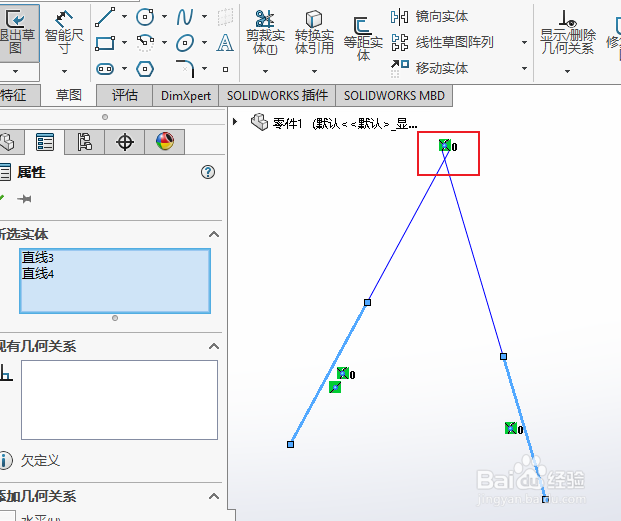

2、接着点击菜单栏的“工具”--“草图绘制实体”颍骈城茇--“点”命令，或者如上述操作，单击“草图”工具栏的点的快捷按钮，生成交点如下所示

特征实体两不平行边线的交点的画法

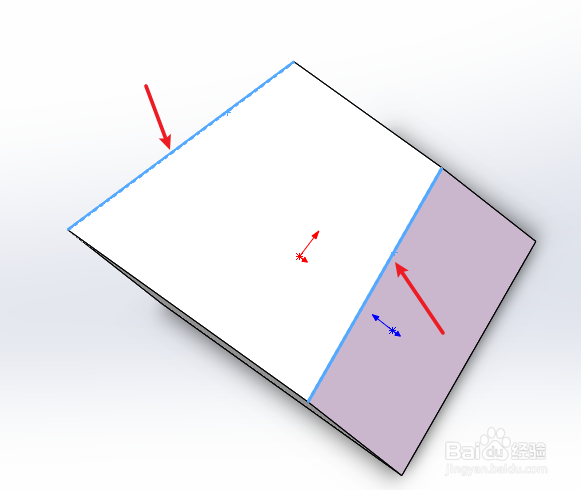

1、首先选中如下实体的高亮面作为草图绘制平面，进入草图绘制状态

2、如上述操作，然后按住键盘的“Ctrl”键，依次选中两条不平行的边线

3、点击菜单栏的“工具”颍骈城茇--“草图绘制实体”--“点”命令，或者单击“草图”工具栏的点的快捷按钮，生成交点如下所示
