AutoCAD二维绘图训练十

1、如下所示，打开AutoCAD2012软件，新建一空白的CAD文件另存为：AutoCAD二维绘图训练十

2、如下所示，输入rec，回车，激活矩形命筠沭鱿漆令，输入起始点坐标0,0，回车，输入另一点坐标50,50，回车，完成正方形的绘制。

3、如下所示，输入c，回车，激活圆命令，输入圆心坐标25,25，回车，输入半径25 ，回车，画一个半径25的圆。

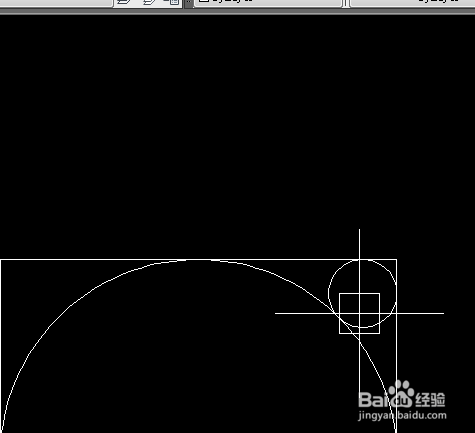

4、如下所示，执行【绘图——圆——相切、相切、相切】，

5、如下所示，选中圆和两条矩形边，画一个小圆。

6、如下所示，输入ar，回车，选择极轴，回车，选中圆，回车，指定点：圆心点，输入项目数4，回车，输入角度360，回车，默认退出，回车。

7、如下所示，选中正方形，delete，删除。

8、如下所示，输入o，回车，激活偏移命令，输入10，回车，指定偏移距离，选中圆，在圆内单击，完成向内的偏移。

9、如下所示，输入h，回车，点击“添加拾取点”，选中四个小圆，回车，选择蓝色，确定，重复操作，选择圆环，青色填充，确定。！！！！！至此，这个图形就画好了，本次训练结束。
