数字逻辑电路的分类方法

1、根据逻辑功能的不同特点，可以将数字逻辑电路分成两大类，一类称为：组合逻辑电路（简称组合电路），另一类称为时序逻辑电路（简称时序电路）

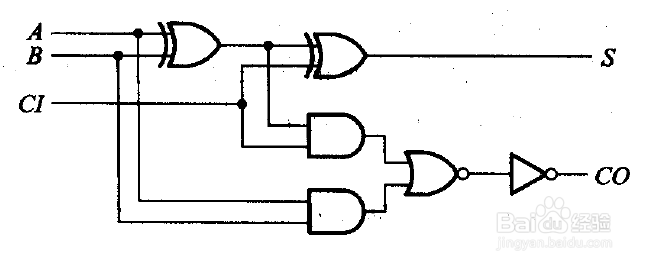

2、组合逻辑电路中，任意时刻的输出仅仅取决于该时刻的输入，与电路原来 的状态无关。这就是组合逻辑电路在逻辑功能上的共同特点。下图分别为 组合逻辑电路实例 和 组合逻辑电路的框图

3、与组合逻辑电路不同的是，时序逻乩态祗嚆辑电路中，任一时刻的输出信号，不仅取决于当时的输入信号，而且还取决于电路原来的状态，或者说，还与以前的输入有关。具备这种逻辑功能特点的炼蓄晦擀电路称为时序逻辑电路（Sequential logic circuit），简称为时序电路，区别于组合逻辑电路。下图 分别是串行加法器电路， 和 时序电路的结构框图。
