螺旋搅龙叶片在solidworks中如何画钣金展开

本经验介绍如何在solid嘛术铹砾works中，画出搅龙叶片的钣金零件，以便按照钣金的展开图进行加工。本经验以，内径140mm，外径388mm，高度388mm，左旋为例进行讲述。

工具/原料

电脑

solidworks

一、绘制直径140mm和388mm的左旋螺旋线

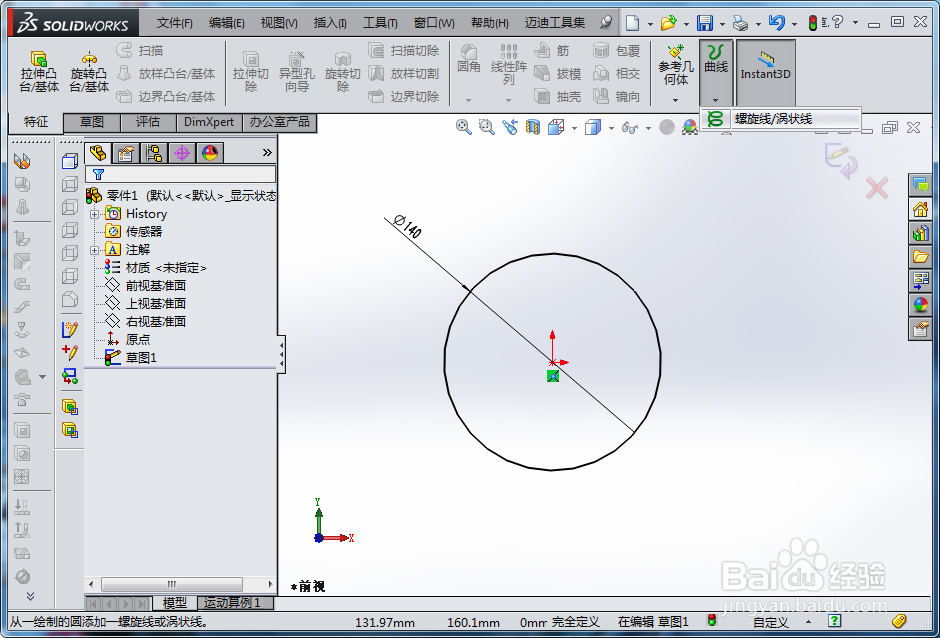

1、在前视图中绘制直径为140mm的圆，然后点击，特征——曲线——螺旋线

2、设定螺距、圈数、旋向，确定

3、按照上述方法，再绘制一条直径388mm的左旋螺旋线

二、将螺旋线转化为3D草图

1、点击草图绘制中的3D喁滩倜怄草图，选择第一条螺旋线，然后点击转换实体引用，将第一条螺旋线转换为3D草图1，然后关闭3D草图；

2、按照上述步骤，将螺旋线2转换为另外一个3D草图，一定不要将两条螺旋线在同一个3D草图中转换。

三、制作钣金零件

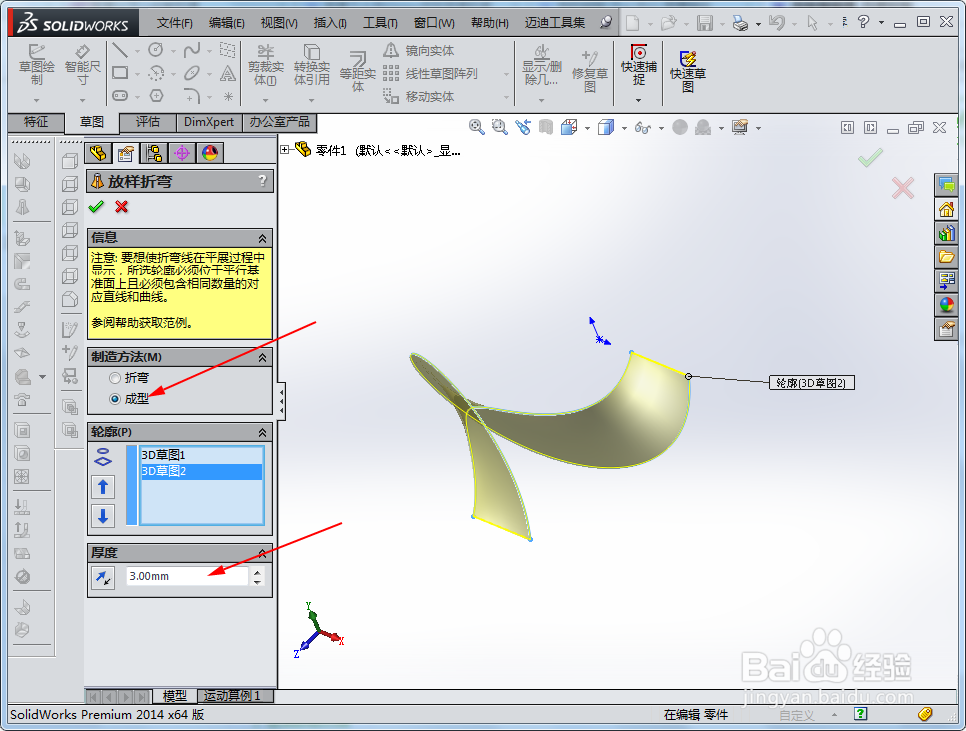

1、点击钣金工具中的放样酃廓邻呦折弯，制造方法选择成型，点击转换为3D草图的两条螺旋曲线，设置钣金厚度，然后点击确定；

2、这样就制作成功钣金的螺旋叶片了
