HDCT-A 电流互感器特性测试仪“校准”测试方法

1)参数设置:

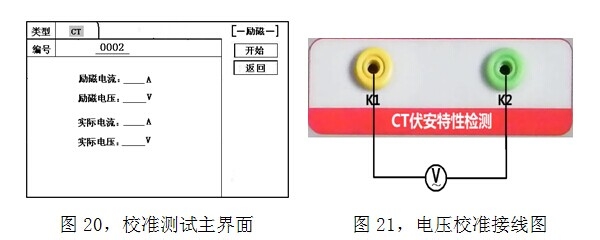

进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图20),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~1000V。

2)开始:

电压校准试验参照图21进行接线;设置好被测电压后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图20界面。

电流校准试验参照图22进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图20界面。
