怎么看310W的防盗电路图

1、安全防盗系统控制模块。在这个防盗电路图中安全防盗模块是核心，模块通过内部的天线与车钥匙进行无线通讯，只有它们之间建起了联系，车子才能打着。

2、电源电路与接地。从电路上可以看出电源只有一个，而且按照防盗系统的原理，这个电源肯定是常电源，电源最终是给防盗模块供电，电路上也能看出只有一个接地线，在实际测量中也比较简单。

3、防盗模块网络线。从电路图上可以看出有一根网络LIN线，这根LIN线是防盗模块与BCM建立通讯的桥梁，也就说防盗模块接收到钥匙信号后，会把信号传递给BCM,在实际维修中可以测量这个LIN线的电压，在10V左右。

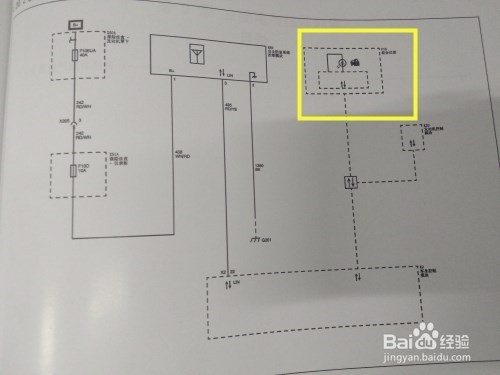

4、仪表防盗指示灯。从电路图上不能看出防盗指示灯的电路走向，但是如果防盗出现故障，仪表上的指示灯会点亮，当然车子也不能正常起动，这个指示灯是向车主或技师表明防盗系统有故障。

5、发动机控制模块。在这个电路上只是简单的提到了发动机控制模块，其实在实际维修中会经常遇到发动机模块有故障，发动机控制模块与BCM通过CAN网络来建立联接，也就是说如果车主只是有你的机械车钥匙，虽然把汽车门打开了，但是没有电子信号匹配，也不能把车子开走。

6、实际维修要点。从电路图上防盗系统比较简单，但是因为它们是通过无帧霭绎郎线电来传递能量，实际维修中很多技师不知道从何下手，小编在这建议遇到防盗问题时，要本着先易后难的原则，比如遥控电池、汽车电瓶电量、附射省唏块近是否有干扰源这些简单的问题查起，不可冒然拆车上的防盗配件。
