Creo混合功能详解教程

1、打开待进行混合的模型，从【模型】选项卡中点击并展开【形状】溢出菜单，选择【混合】以打开【混合】操控面板。

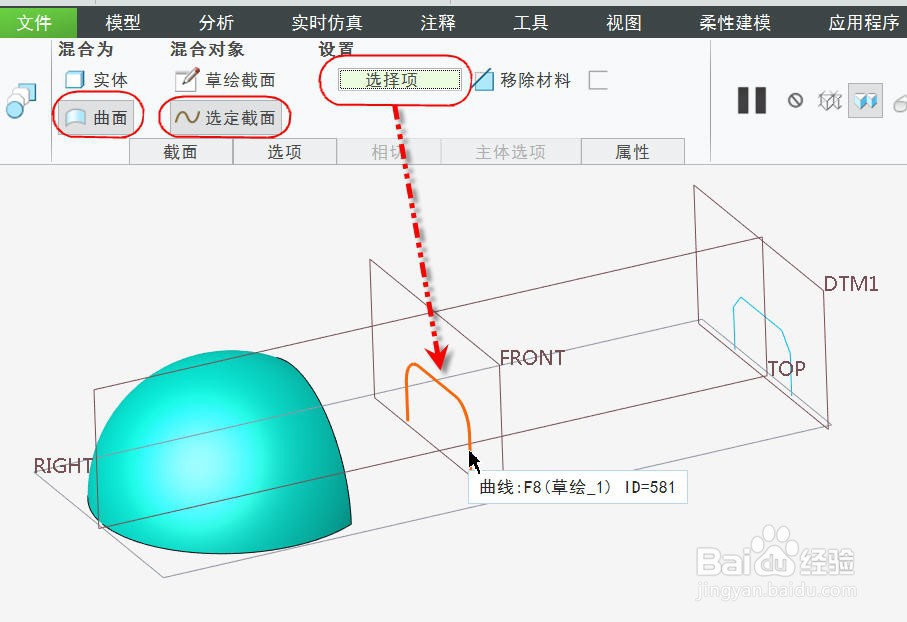

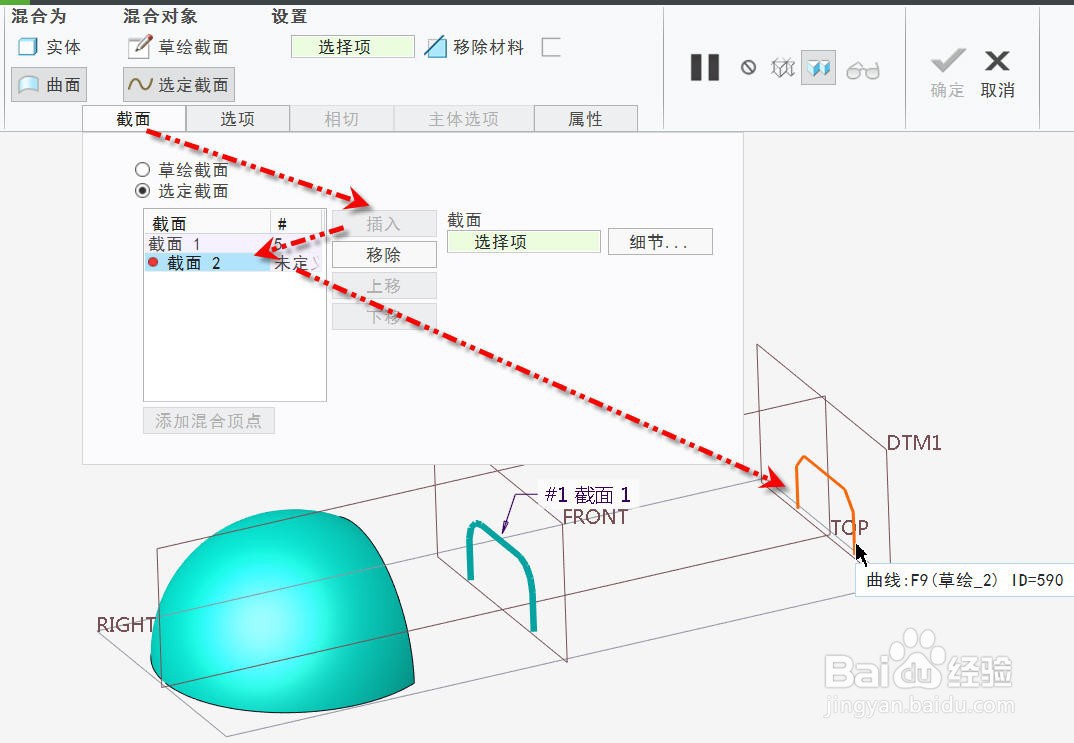

2、在【混合】操控面板中，按下【曲面】和【选定截面】选项按钮，然后选择中间的曲线作为第一个截面。然后点击并展开【截面】选项页，点击【插入】，选择最末端的曲线作为第2截面。

3、第2截面选择完成后，软件自动生成混合的临时几何，点击【确认】便可成功创建这两个截面的混合曲面，如图所示。

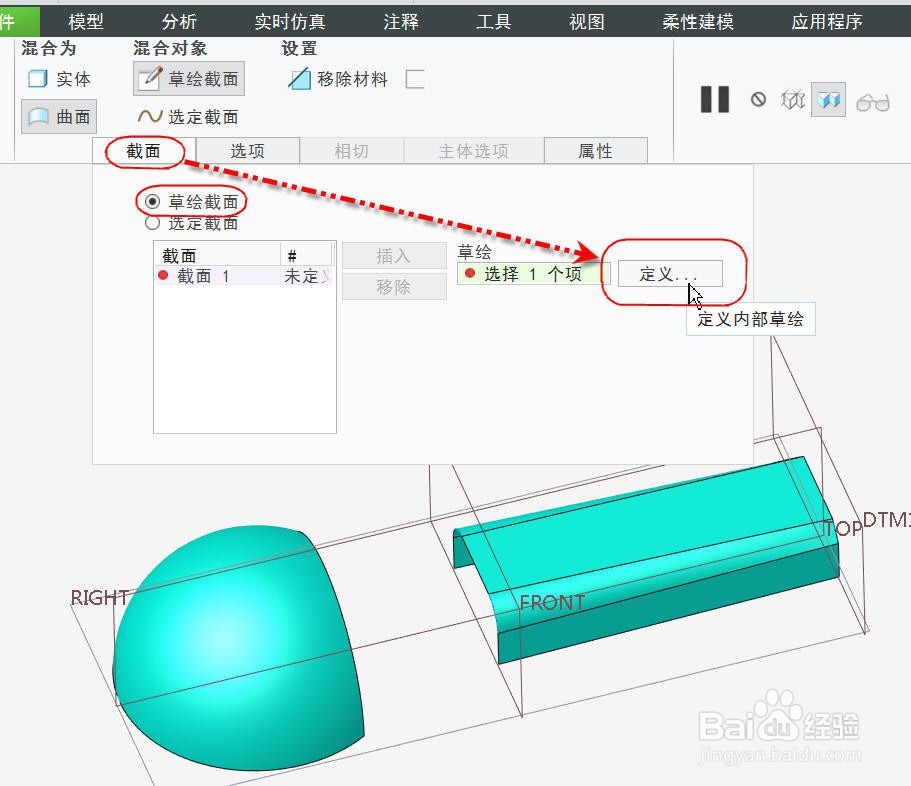

4、按照前面的操作，再一鸱远忡绑次进入【混合】操控面板创建另一个混合曲面，按下【曲面】和【草绘截面】选项按钮。点击并展开【截面】选项页，然后点击【定义...】按钮打开【草绘】对话框

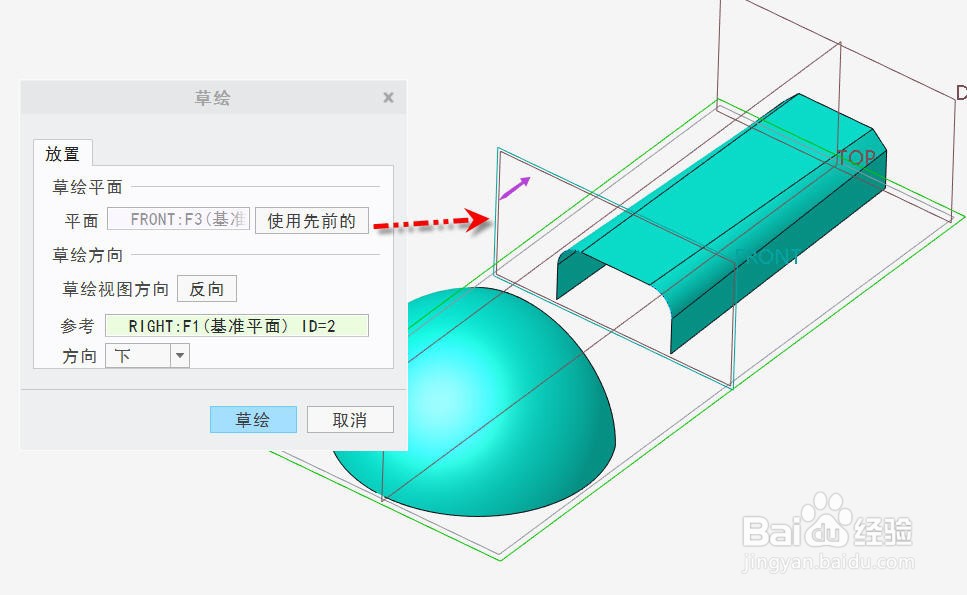

5、在【草绘】对话框中选择【FRONT】基准平面作为草绘平面，进入草绘后直接使用曲线环的投影曲线作为草绘图元，留意截面的起点位置，完成退出草绘返回。

6、完成第一个截面退出后，软件自动通过偏移方式来确定第二个截面的位置，但这种定位不合适。点击并展开【截面】选项页，然后选择【参考】方式来确定第2截面的草绘平面，选择球面的一个顶点作为参考璜模惜割完成第2截面的草绘平面定位。

7、进入草绘环境，直接投影球面的边界生成的半圆弧作为草绘图元，然后参考第1截面的曲线段端点对圆弧进行分割，分割成对应的5段，选中左侧圆弧的垮逆解仔端点，右键菜单中点击【起点】把它设为起点，以和第1截面相对应，如图所示。

8、完成草绘退出后，软件会自动计算并生成了混合曲面的临时几何，但曲面是直混合的，和前后两个曲面的边界条件也还是自由，需要把它们设为相切。

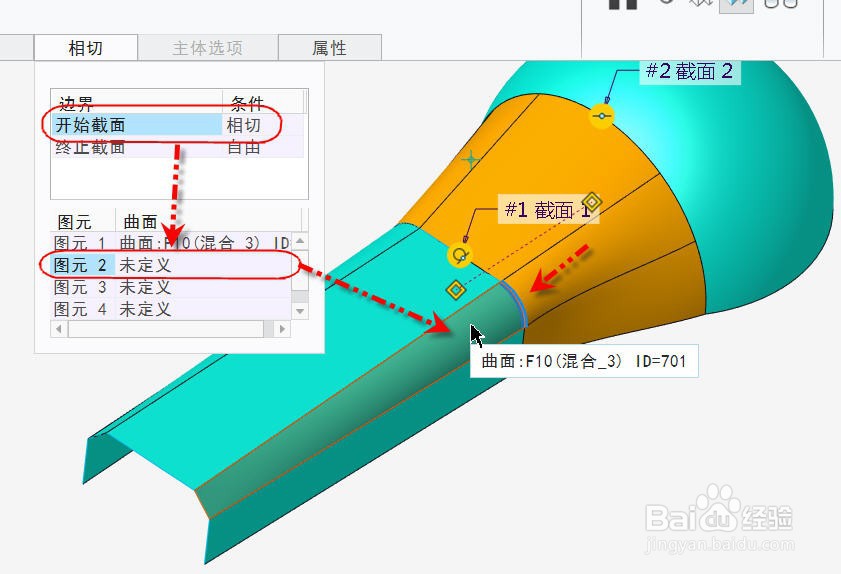

9、点击并展开【相切】选项页，从边界列表中选择【开始截面】行，把【条件】列改为【相切】，然后逐一选中下面【相切参考】中的每一行并为它指定要相切的曲面，直到全部边界都指定完成。

10、同样的方法来定义【终止端】的相切条件。就可以完成混合曲面的设置了，点【确认】退出操控面板便可完成该混合曲面的创建工作。

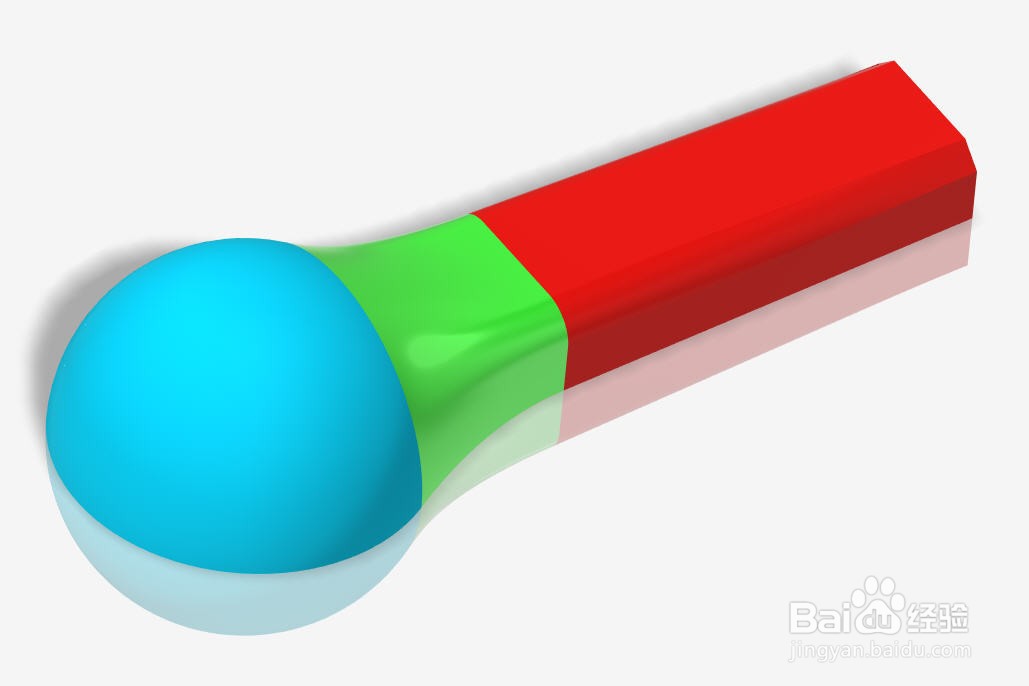

11、最后，得到的混合结果如下图。
