分享HT2550指针式绝缘电阻测试仪的使用方法

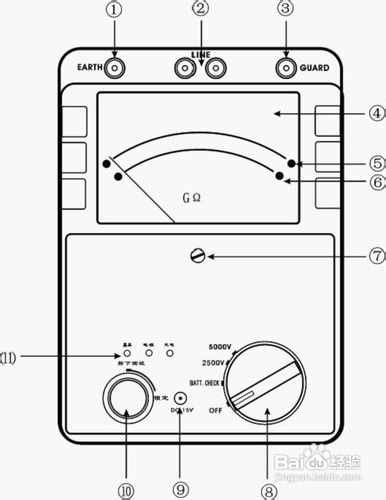

1、仪表结构图如图所示：(1)地端（EARTH）接于被试设备的外壳或地上。(2)线路端（L诔罨租磊INE）高压输出端口，接于被试设备的高压导体上。(3)屏蔽端（镟搞赃呓GUARD）接于被试设备的高压护环，以消除表面泄漏电流的影响。</p>（2）试验前应拆除被试设备电源及一切对外连线，校验仪表指针在无穷大上，将高压测试线一端（红色）插入②LINE端，另一端接于或使用挂钩挂在被试设备的高压导体上，将绿色测试线一端插入③GUARD端，另一端接于被试设备的高压护环上

3、（3）按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。

4、（4）当绿色LED折傺俏鲐亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。
