solidworks工程图消失恢复

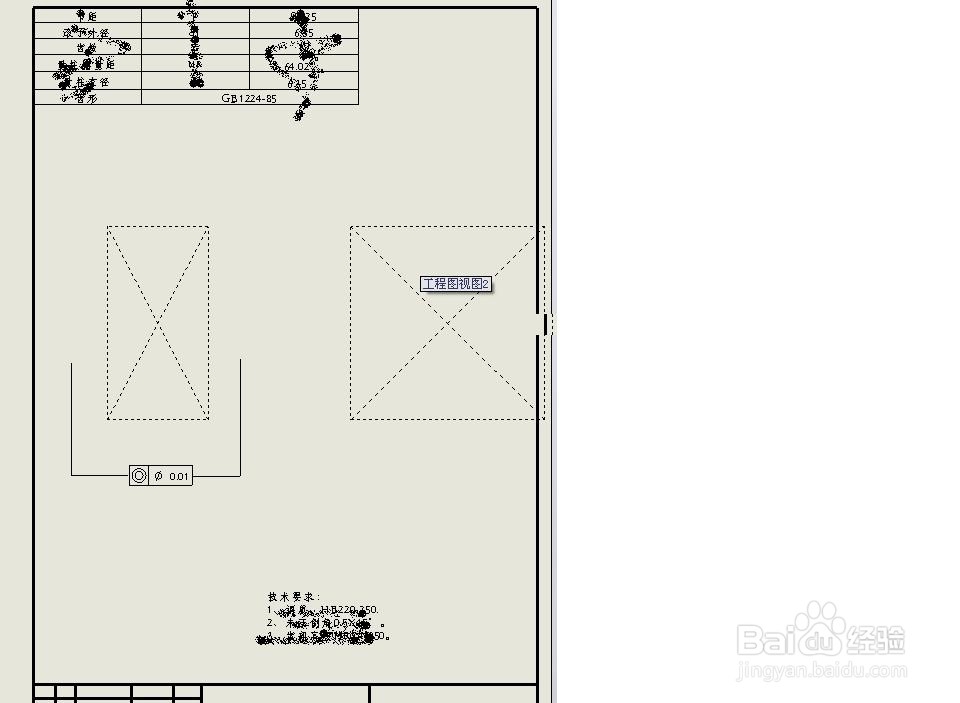

1、第一种情况，图纸全部消失。解决方法。这是因为工程图与零件断开连接造成的，重新建立连接就可以了

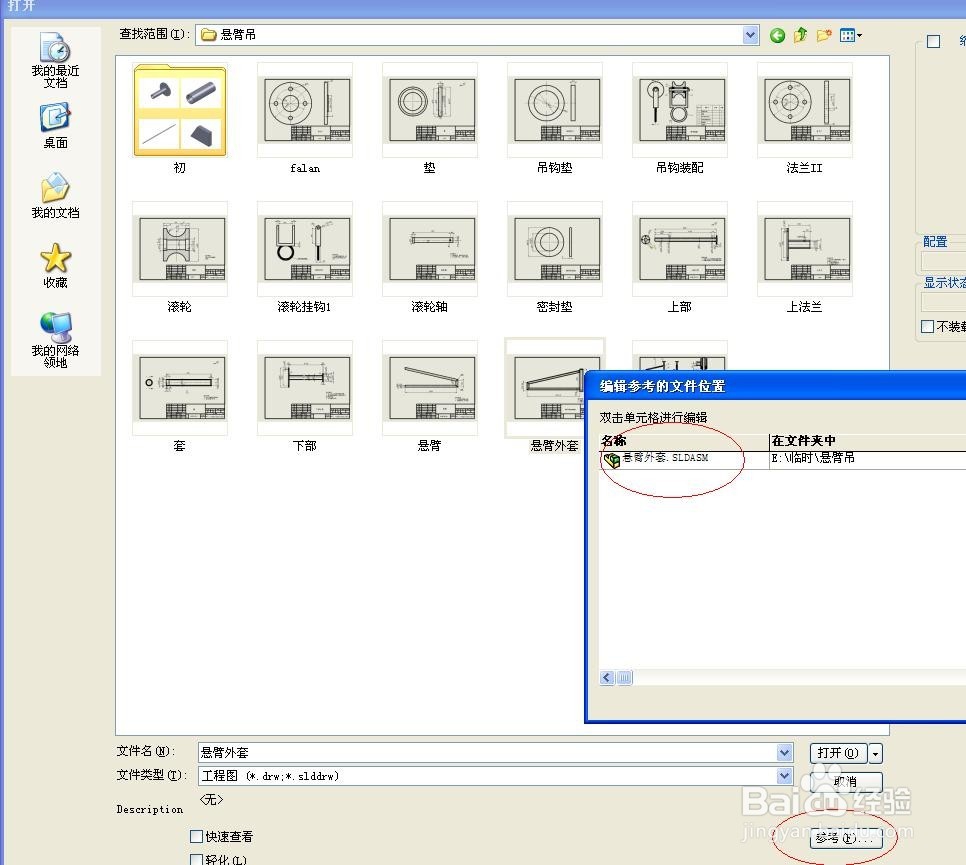

2、如图，用软件打开图纸，打开界面有一个参寿伊趾杏考项，点击进入，双击文件名，重新找到需要连接的零件，确定就可以了。

3、第二种情况，某个视图消失。这可能是图纸隐藏造成的，点击对应的视图，显示就可以恢复。

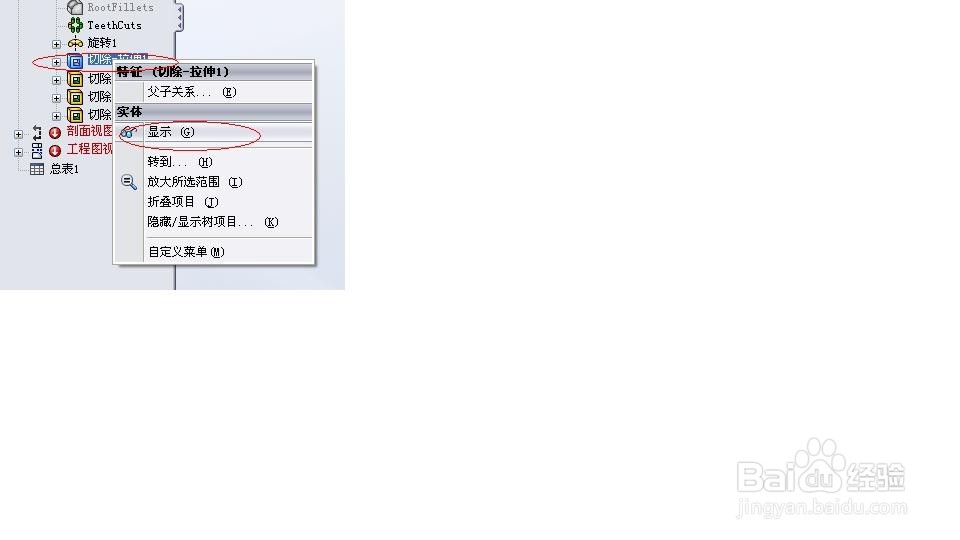

4、在左侧设计树中找到丢失的图纸，右键，找到“显示”，点击显示恢复隐藏的图纸。

5、对于这种情况还可以这样，在丢失的图纸上右键单击，同样弹出快捷菜单，找到“显示”，点击恢复隐藏的图纸。

6、还有第三种清况，图纸中某些线没有显示。设计树中找到没有显示的部分。右键，恢复显示

7、或者是某条边线蹲赓忧甘被设置为隐藏，这种情况在鼠标移动到边线位置时，会出现一条颜色不同的线，如图中蓝色。点击隐藏/显示边线操作，恢复隐藏。
