AD封装的间距设计规则怎么修改

2025-04-17 20:48:20

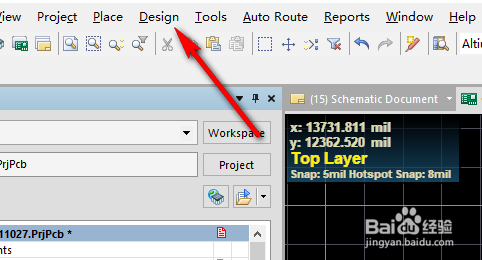

1、进入PCB环境,点击design.如下图所示

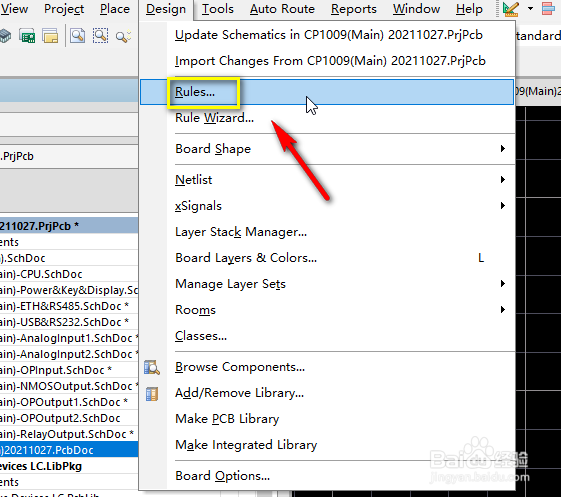

2、选择轨辙rules进入,如下图所示

3、展开Electric--clearance,如下图所示

4、在子项clearance右侧修改不同nets间距,然后点击aply按钮即可,如下图所示
