PADS原理图转换Altium原理图

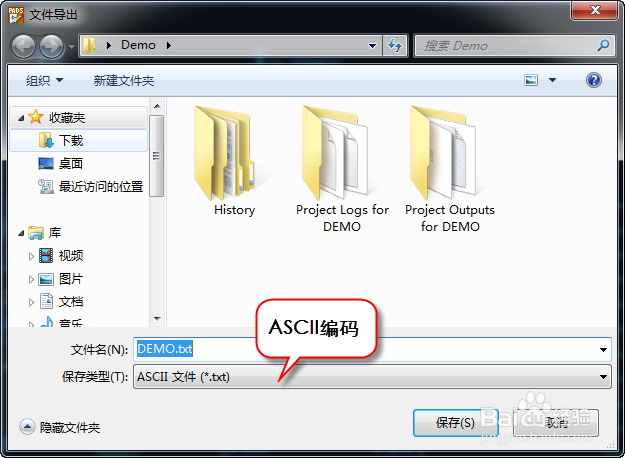

1、用PADS Logic打开一份需要转换的原理图，如图11-56所示，执行菜单命令“File文件—Export导出”，导出一份ASCII编码格式的TXT文档。

2、点击保存，会弹出“ASCII输出”设置，对所有的参数全部选择进行输出，文件版本选择最低版本“Pads Logic2005”进行输出

3、打开Altium17软件，执行菜单命令“掂迎豢畦File-Import Wizard”，选择“PADS ASCII Design And Library Files”导入选项，

4、选择刚刚导出的TXT文档，点击“Next”。根据向导设置输出文件路径及预览工程文件。继续点击“Next”，根据向导进行转换，直到转换完成。

5、因为软件本身具有兼容性问题，转换过程中可能存在不可预知的错误，因此转换完成后的原理图仅供参考，如果要使用则须进行修正确认。
