灯泡型浴霸安装实例

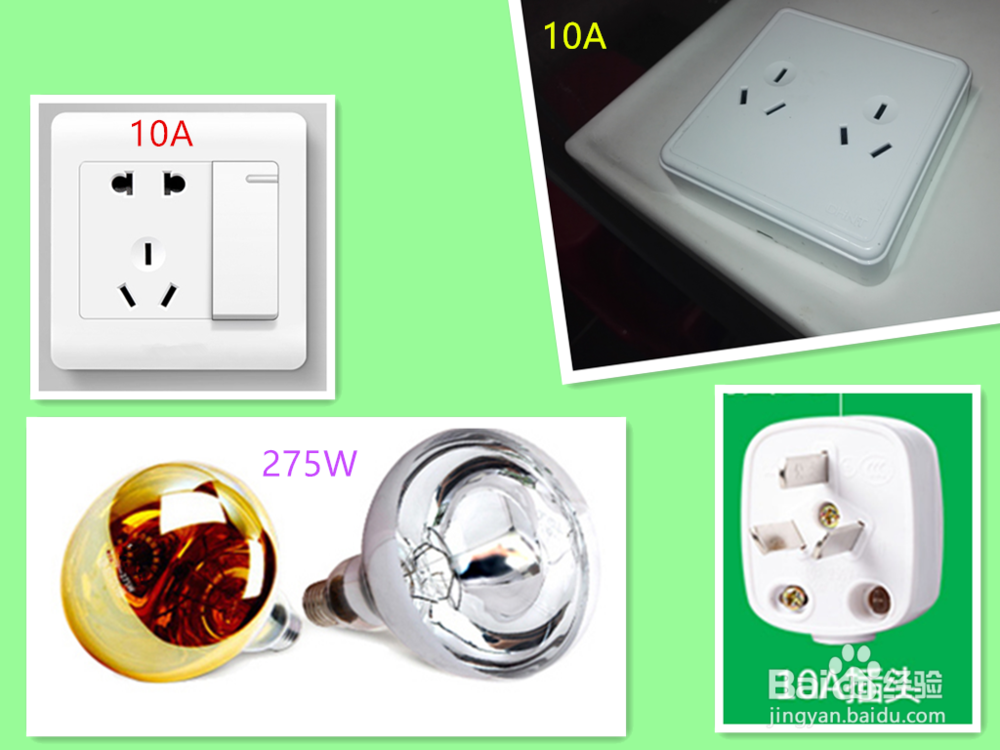

1、1. 首先来了解一下灯泡型浴霸的功率与电流有什么特点： 浴霸单个灯泡的功率为275W，四灯型也只有1100W, 负载电流标准为5A，一般家庭使用的“86型面板”开关、插座的载流量为10A,也即为2200W,所以灯泡型浴霸取电也是挺方便的。

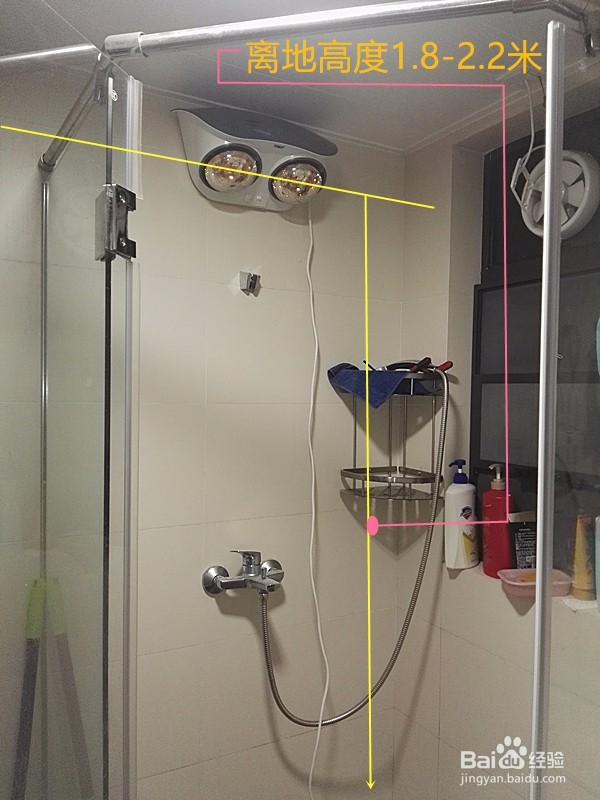

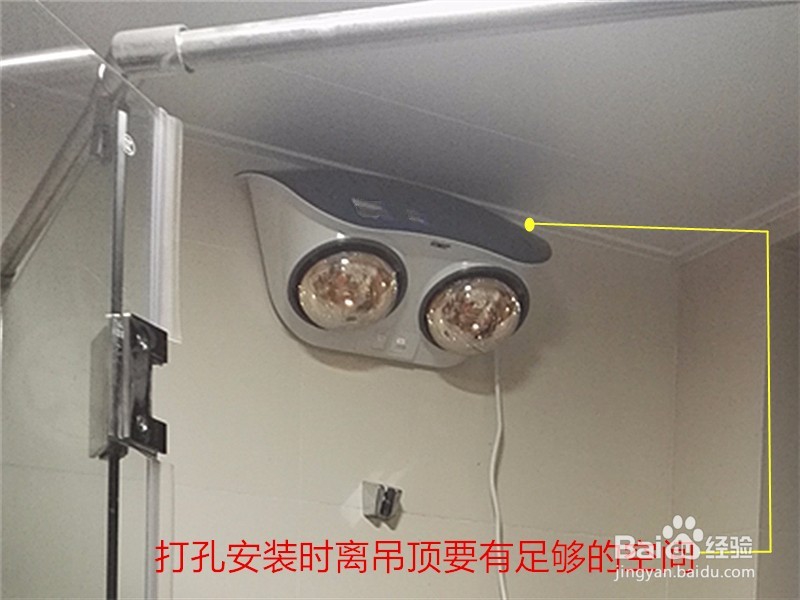

2、2. 洗掖悻杞浴霸安装位置与高度的确定： ◆由于灯泡型浴霸取暖方式是靠热辐射的原理，能感受到温暖的的位置当然离灯泡越近越暖，灯泡型浴霸的安装高度在1.8—2.2米之间。 ◆ 蕉浔恨缝由于不少的浴室吊顶而使得天花板高度下降，也了保证良好的散热与足够的安装调整位置，在打安装孔位时要留下足够的操作空间，浴霸的上边沿离吊顶天花板要有一定的距离。

3、3. 测量浴霸安装孔位尺寸并做好标记： 首先我们用卷尺测量浴霸挂孔之间的相应尺寸，然后在安装的墙体上面标记好打孔位置。

4、4. 用冲击钻打墙孔： 一般而言，浴霸安装固定的拉挂钩、胶粒、自功螺丝都是自带的，我们只要用冲击钻配Ф6的钻嘴对准标记好的位置打孔。

5、5 . 上胶粒、安装好挂钩: 我们将6mm的胶粒用铁锤打入孔洞，如果打折了可以用墙纸刀将多余的胶粒切除，保证安装面的平整。接下来用电动螺丝刀或普通螺丝刀将挂钩上紧。

6、6. 安装固定浴霸： 我们将浴霸靠近挂钩往下扣,如果没有安装到位，可以将浴霸打则，通过则视的方式能方便对准挂钩。

7、7. 浴霸的取电方法： 由于浴室一般都有一个约20W的排风扇，此排风扇由串联的二个开关控制,一是浴室外的86型面板开关,另一就是排风扇内部的拉绳开庙堠杼寺关，由于10A的86型面板开关足于负载浴霸与排风扇总功率，我们直接驳接排风扇电源线就可以。 具体”接线原理图“请见下图。

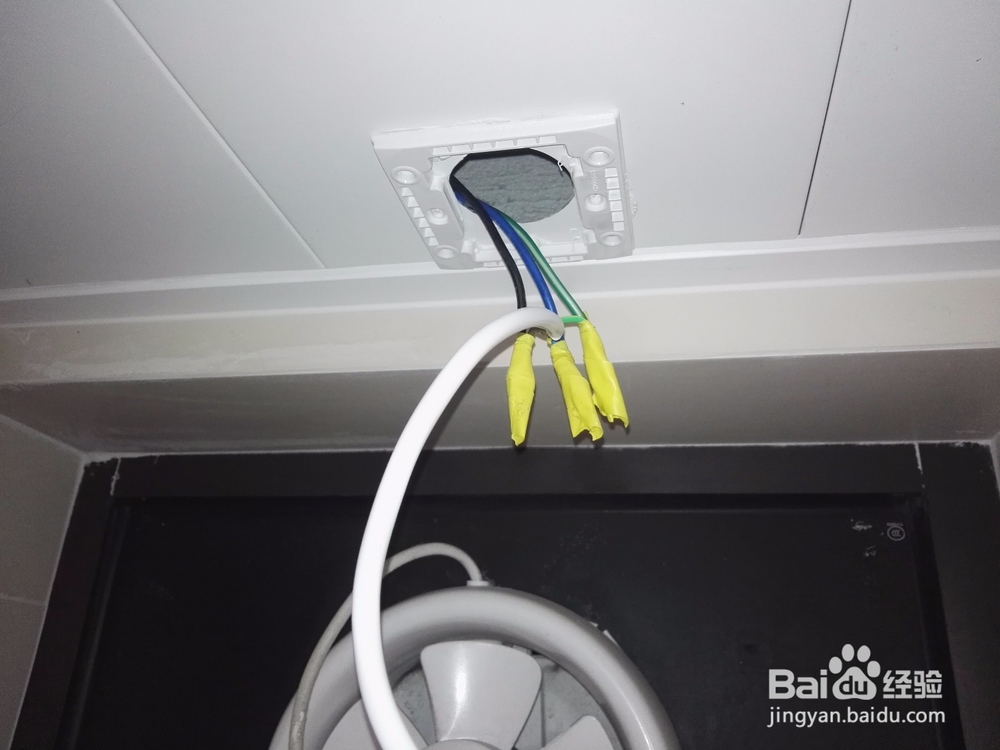

8、8. 浴霸的具体接线方法： 将墙上原排风扇开关关闭，将天花板上面排风扇的接线盒撬开，将供电线线、排风扇电源线、浴霸电源线中的棕色火线L、蓝色零线N、黄绿双色地线G分别绞接在一起，用电工胶布做好绝缘即可。如果电源线没有用标准色，可用试电笔做测试，具体参考下图。

9、9.浴霸的通电试机： 试机的结果告诉我们，这种接线的方法不单保留了浴霸与排风机的独立控制，而且还省去了一个86型面板开关。
