怎么看汽车小灯电路图

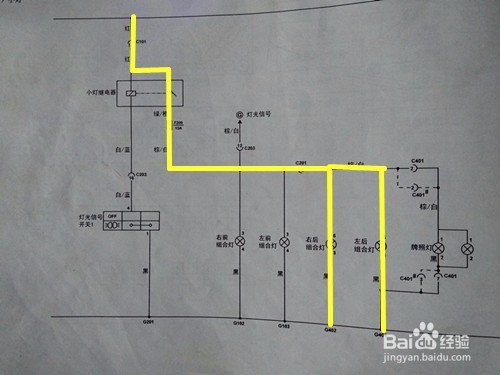

1、小灯控制端电流走向。从电源正极出发，经过101插头，到继电器再到203插头，从灯光信号开关4号角到1号角搭铁，继电器电磁线圈通电。

2、执行端电流走向。从电源正极出发，经过101插头，到继电器开关，经过小灯保险丝，电路分别输送到203插头和201插头。

3、前部小灯走向。汽车小灯前部走向，从继电器直接到前面小灯，中间没有插头，在实际维修中可以直接查找线束。

4、尾部小灯走向。从电路图上可以看出尾部小灯经过201插头，遇到后面尾灯同时不亮时，可以考虑是插头出现了故障。

5、牌照灯。牌照灯经过的插头更多，201、401，在维修时要找的线束更多，不过只要按照电路图的指示细心查找就一定能找到故障点。

6、其它小灯指示灯。在电路图上能看到有个G灯光信号标志，这个是小灯向车上要灯光信号的用电设备供电，例如危险信号灯开关、玻璃升降开关、暖风操作机构等，如果在实际维修中遇到熔断小灯保险汪蜓呈臃丝的故障，有可能是这些配件导致。
