pfd是什么意思

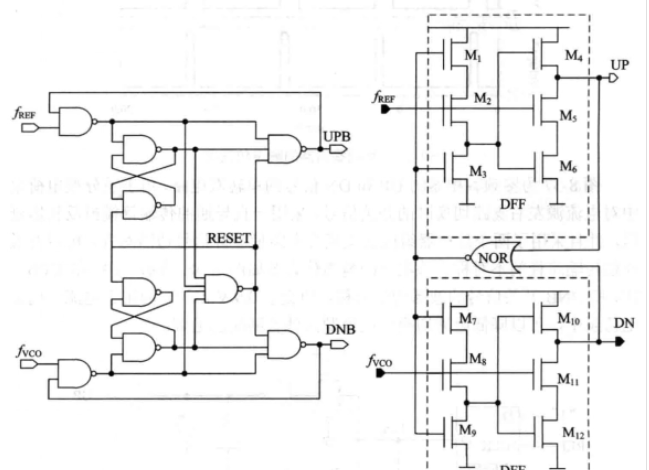

pf蟠校盯昂d是鉴频鉴相器。

鉴频鉴相器是一种新型的鉴相电路。攉淠艇髋它利用输入信号的跳变沿触发工作，属边缘控制数字式鉴频鉴相器。它既能鉴相又能鉴频。由于它只是对两个输入信号的跳变沿进行比较，因此对输入信号的占空比无固定要求。其性能优越，在中、大规模数字式频率合成器中，获得较广泛的应用。

特点

1、做相位比较时，dclock和data的上升沿必须出现。

2、dclock的脉冲宽度和data的脉冲宽度无关紧要。

3、鉴频鉴相器不会锁定在输入数据的谐波上。

4、在环路锁定时，鉴频鉴相器的输出(Up和Down)都是逻辑低电平，消除了环路滤波器输出信号上的波动起伏。

5、这种鉴频鉴相器的噪声抑制能力较差。噪声会使data或dclock信号出现电压起伏，由于这种鉴频鉴相器的噪声抑制能力较差，较大的电压起伏会影响鉴频鉴相器的输出。
