CAD地形图里面的符号及线段代表什么意思

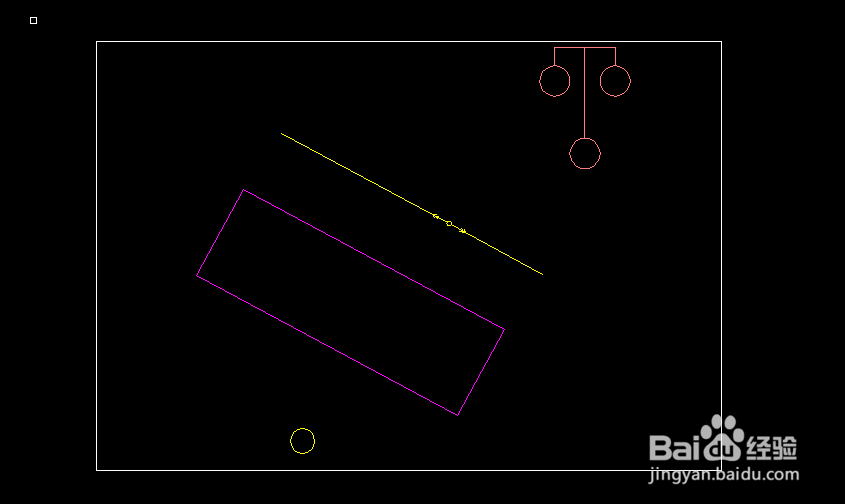

1、在CAD地形图中洋红色方块一边表示的是房屋，黄色的线一般表示的是电线。

2、地形图里面的符号有很多是象形图形，例如右上角的像“路灯形状符号”，它代表的意思就是路灯。

3、地形图里面黄色的圆圈（里面没有符号）表示的是不明用途的检修井，意思就是测绘人员在测绘时，没有找到这个检修井用途。

4、图中黄色的圆圈（里面带有“—”号）表示的是上水检修井，黄色的圆圈（里面带有“+”号）表示的是下水、雨水检修井。

5、图中右面的数字（4.32）下方带一个圆点，通常表示的是绝对标高，绝对标高的意思是以黄海平均海平面定为绝对标高的零点。

6、图中绿色方块中间带一个箭头的图形，一边表示为水田，水田指的是种植水稻等作物，有水的田地。
