CAD布局的应用！更全面！更适合！

1、根据使用的图框，额鹿赤柝画出图框的内框（即需要打印的范围）

，如下图所示。

2、然后新建一个布局，可以从“插入－布局－新建布局”实现。或者在“模型”处右击出现菜单中选择“新建布局”

3、选择刚才新建的布局，如此处的“布局1”，进入下图

4、注意，在“布局――图纸”里面，可以删除图纸；在“布局－模型”里面，删除了图，则会将“模型”里面整个图删掉。

---此状态下可删除图纸

---此状态下不要删除图纸，否则会将图纸删除掉。

5、从其他地方复制图框，粘贴到布局里面，如下图。

6、点击“多边形视口”，再点击“捕捉到端点”，顺着图框的边框点击，建立一个新视口。

注：视口、捕捉快捷方式可以从下图中选择得到。

7、完成新建视口，如下图。

8、此时点击下面的“图纸”，使变成“模型”状态。―――很关键。

――――“模型”状态

――“图纸”状态

9、输入命令Z，回车。

10、输入W，回车。

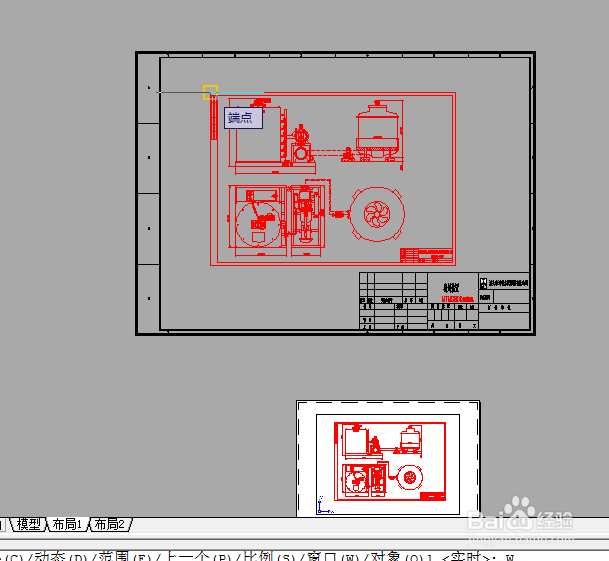

11、然后选择“捕捉到端点”，选中之前画好的内边框，如下图。

12、即可得到下图。

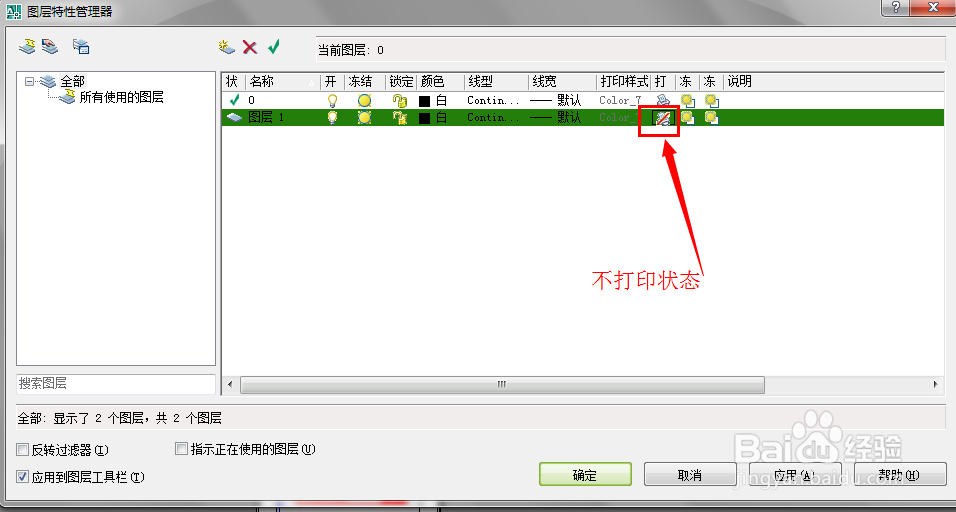

13、然后点击下面的“模型”，回到“图纸”状态，即可完成一个布局。至于不需要打印出内边框，可以在图纸下面，将那边框的图层设置为不打印即可。

14、最后效果如下图。

………………………………………………………………………………………………………

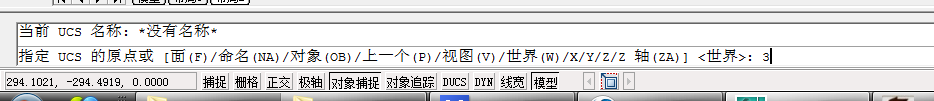

USC在布局里面的应用碰到图框斜放置的，可在布局里面应用UCS转正、打印。1、“模型”下UCS---世界――－32、PLAN---C

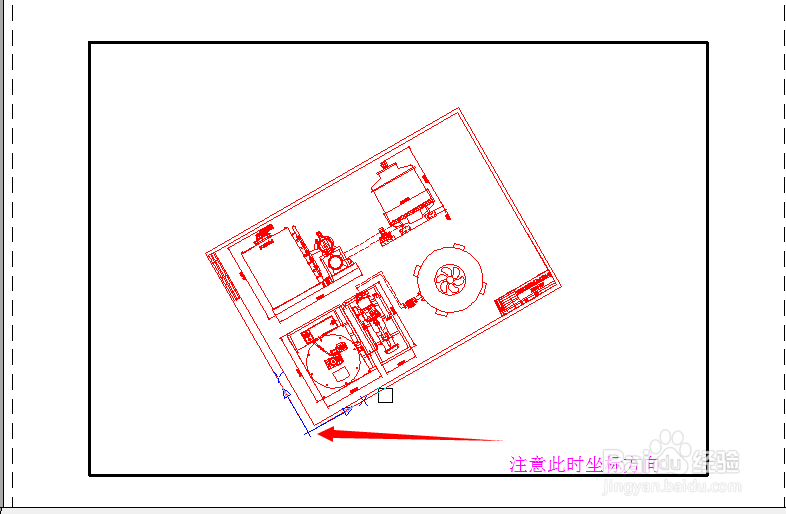

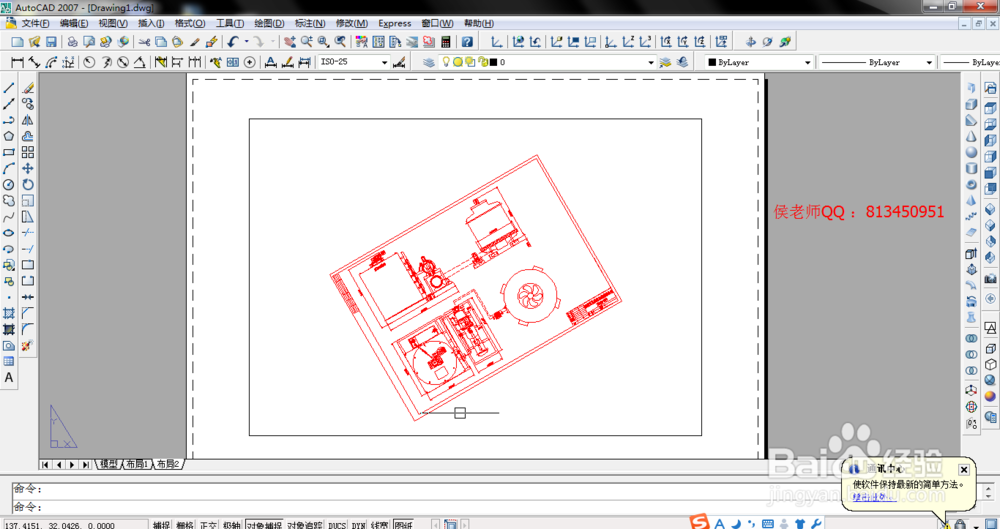

如上图中，图框是有角度的，在布局里：“模型”下UCS--世界－3，PLAN---C；然后再使用上面提到的金里布局的方法，

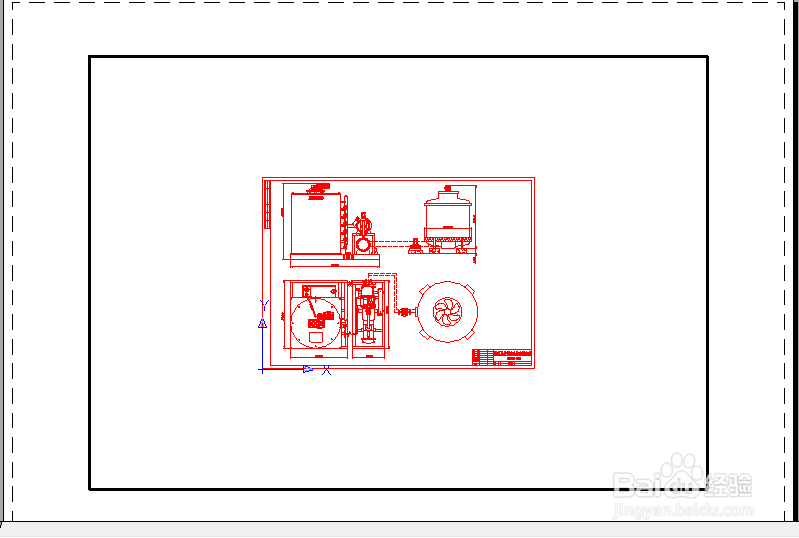

最终可形成如下布局，方便打印。
