CAD布局绘图怎么用

1、布局就是一张纸被挖了一个洞，然后被放在模蕞瞀洒疸型这张纸上，透过洞，看到模型上面的图，所以，我们要做的就是在布局里面挖洞拉出一个视口，就是所谓的挖洞这个视口大小一般是固定的，或者近似的，拿A3掬研疔缎图纸来说，视口一般要能刚好放入A3图框中即可，移入你要的放入视口的图，然后通过调节视口比例，使图形比例合适即可。

2、首先在模型页面 选择插入--布局--来自样板的布局--选择你想要插入布局中的图--然后点击确认。

3、点击模型右边你插入的布局名字(布局12)-然后切换到布局模式中，看下图。

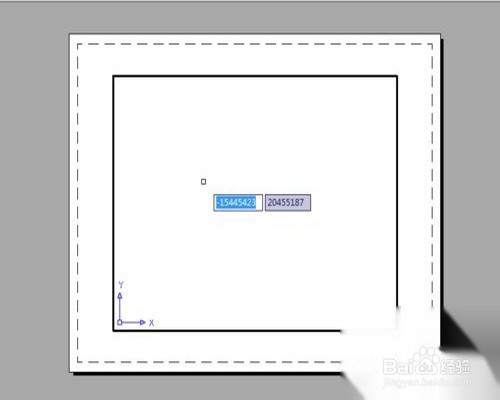

4、在布局模式下，最里面的那个矩形框叫做“视口”，双击视口内部，再双击鼠标滚轮，就出现你在模型空间内绘制的图纸了。

5、调整cad右下角的视口比例等，在窗口的可以调节图的大小，按照图框要求调节布局里图的比例。这样就完成啦模型到布局的转换。在视口的对象特性里有个"显示锁定",可以将视口内的图形显示的比例锁。
