镍氢电池升压芯片

2025-04-10 12:35:14

1、镍氢电池1.2V升压3.3V,1.2V升压5V电路图。外围元件,一个输出电容+一个输入电容+一个电感器组成。

镍氢电池升压芯片

2、镍氢电池2.4V升压3.3V,2.4V升压5V电路图。外围元件,一个输出电容+一个输入电容+一个电感器组成。图下是芯片封装,和脚位图。

镍氢电池升压芯片

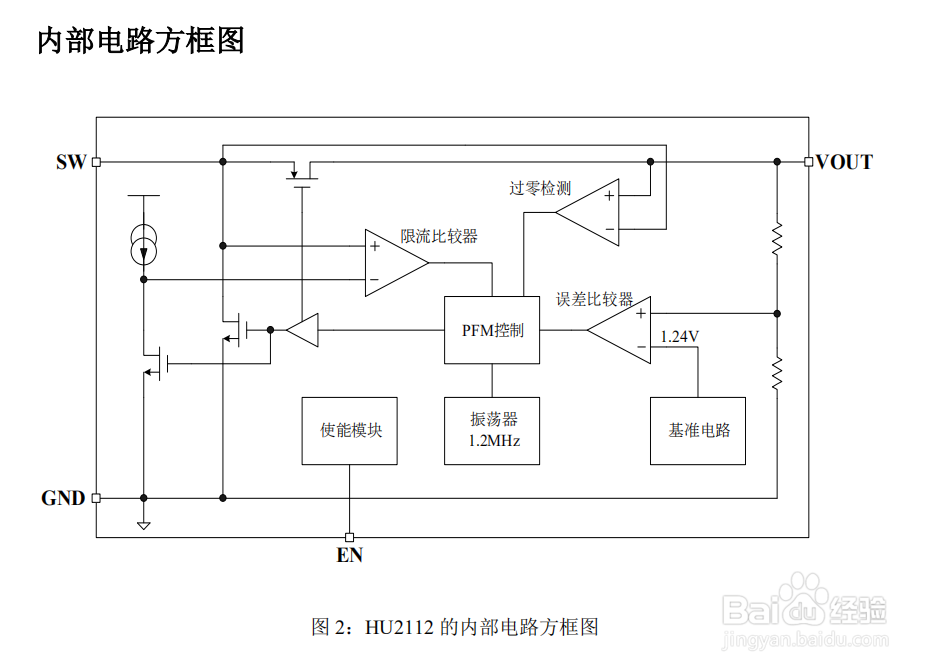

3、PCB布局指导和内部电路方框图为了使噪音最低和操作性能最佳, PC幞洼踉残B 布局时以下几点建议可作为参考:1、 SW 尽量采用短而宽的布线,毁辔微谆避免过孔。2、 输出电容尽量靠近芯片引脚 2。3、 电感器尽量靠近芯片引脚 5。
