UG10.0练习三维建模四十三

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模四十三

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：具体坐标见下图，设置尺寸：80x172x20，、点击确定。

3、如下图所示，点击工具栏中的边倒圆命令，点击四条短边，设置半径R10，点击确定。

4、如下图所示，执行【拉伸——XY平面】，直接进入草图。

5、如下图所示。草图画出来简单，写起来太复杂了，总之，按照下图画好草图，点击完成，退出。

6、如下图所示，设置限制：0开始，65结束，布尔求和，点击确定。

7、如下图所示，执行【拉伸——实体红色平面】，直接进入草图，

8、如下图所示，自动激活轮廓命令，画一个封间糈尢各闭的U型，添加几何约束，圆心在横轴上，重合，双击修改尺寸：32x40，点击完成，退出草图。

9、如下图所示，设置限制：0开始，10结束布尔去和，点击确定。

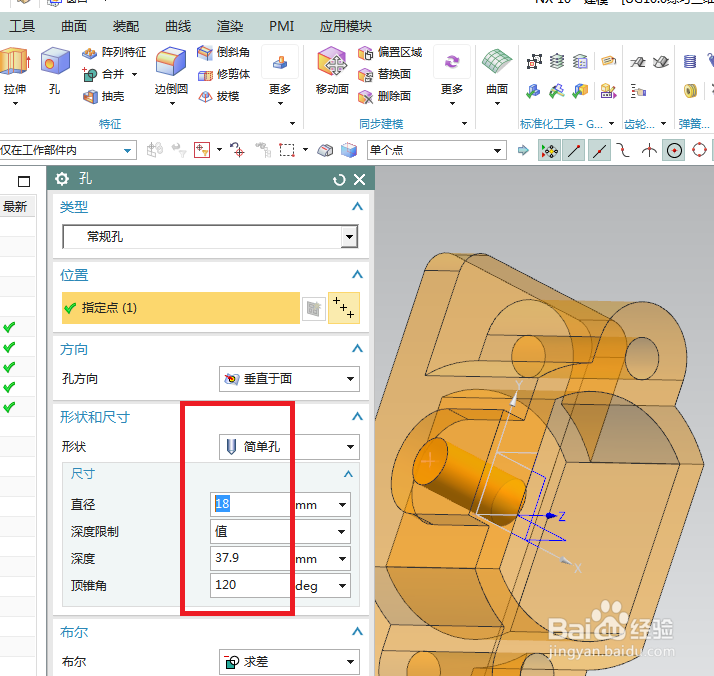

10、如下图所示，点击工具栏中的孔图标，指定点为圆心点，设置形状为简单孔，直径ø18，深度37.9，其余默认，点击确定。

11、如下图所示，执行【拉伸——XY平面】，直接进入草图，

12、如下图所示，激活圆命令，画一个圆，激活艏婊锬曛矩形命令，画一个矩形，激活快速尺寸命令，，标注尺寸：矩形60x25（30x12.5）、圆直径ø45.0，激活快速修剪命令，修剪矩形和圆，点击完成，退出草图。

13、如下图所示，设置限制：0开始，30结束，布尔求差，点击确定。

14、如下图所示，隐藏基准坐标系，显示为着色，————至此，这个实体三维模型就建造完毕，本次练习也就结束了、。
