在AutoCAD中如何作相似三角形

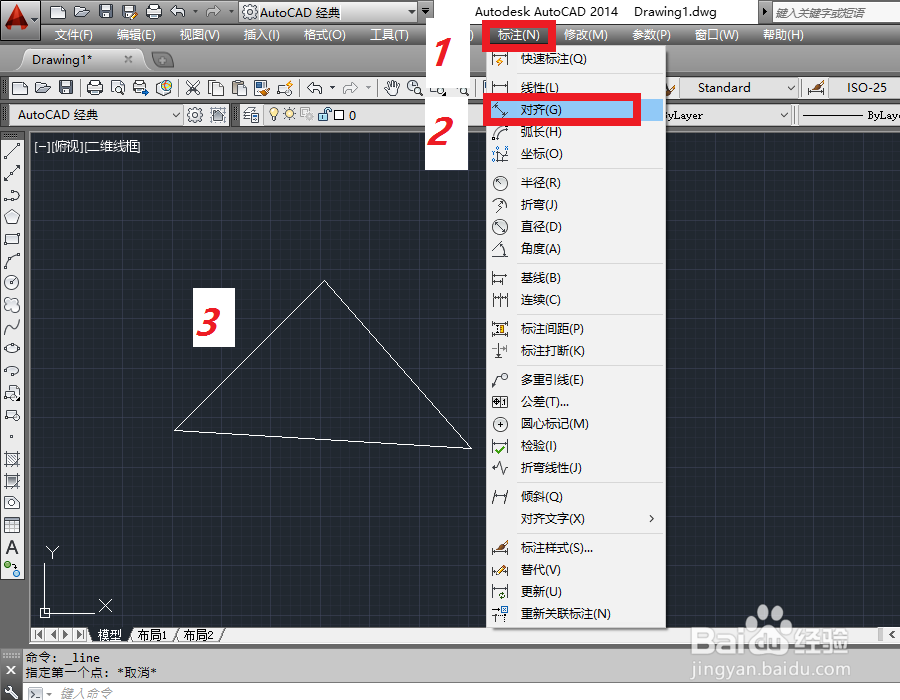

1、首先，选择三角形的一条边，通过菜单栏中的“标注-对齐”命令获得所选边的长度。

2、然后，调用计算器，计算相似比（5:1）下的相似三角形对应边长。

3、接着，在AutoCAD软件下方打开正交模式，作一条水平直线，其长度等于步骤2中所计算出的相似三角形对应边长。

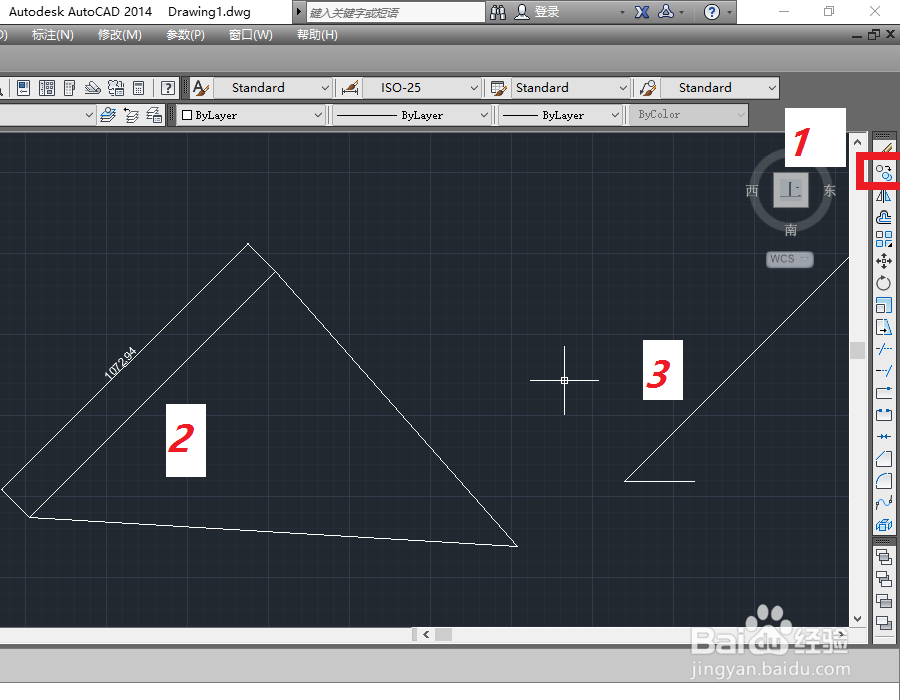

4、通过复制按钮（或者输入copy命令），将目标边复制，并使复制的三角形边线与步骤3所作水平直线共顶点，如图所示。

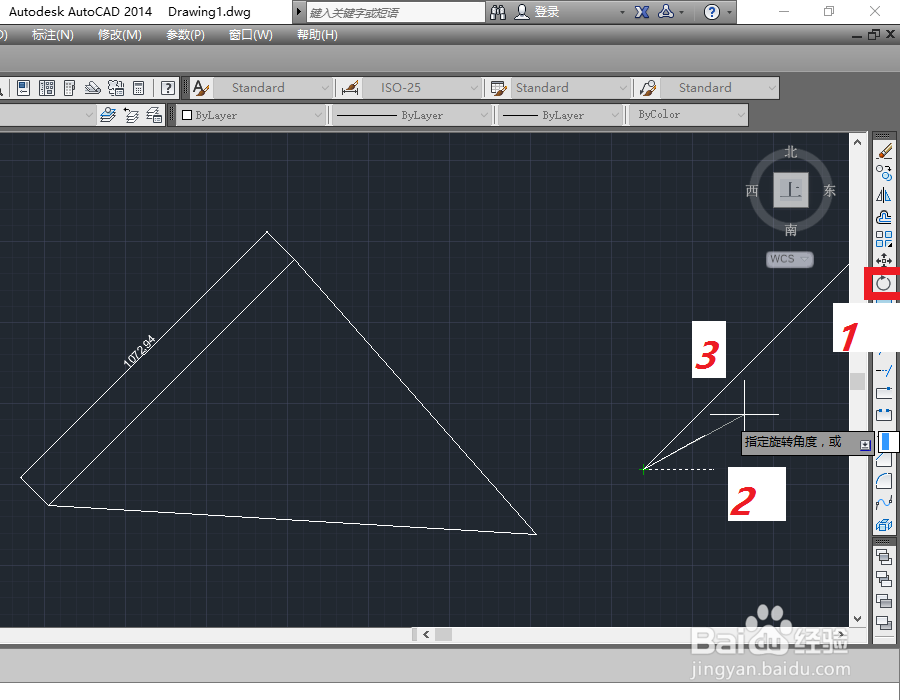

5、通过旋转按钮（或者输入rotate命令），将所作水平直线旋转，并使之与复制过来的三角形边线重合。

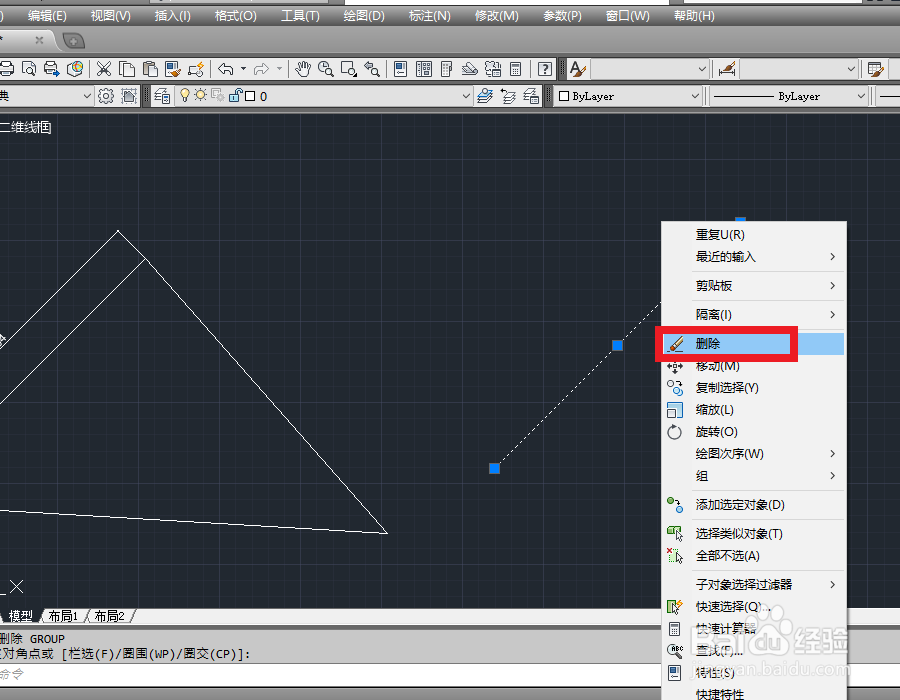

6、选中复制过来的三角形边线，右键删除，获得相似三角形的一条边。

7、通过复制按钮，将原三角形的另外两边复制，并分别使之与步骤6所获得的相似三角形某边共顶点。

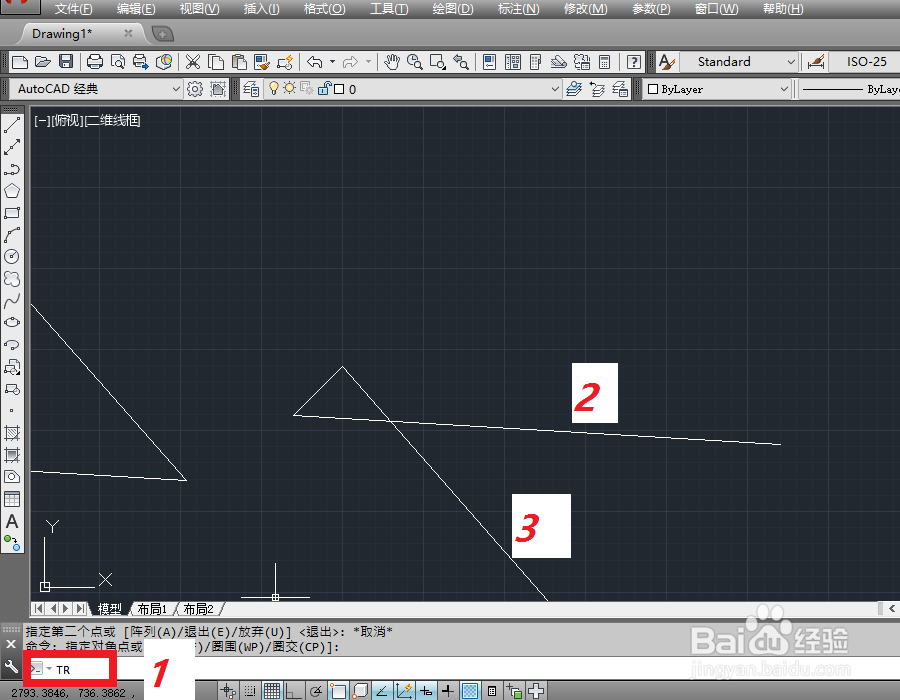

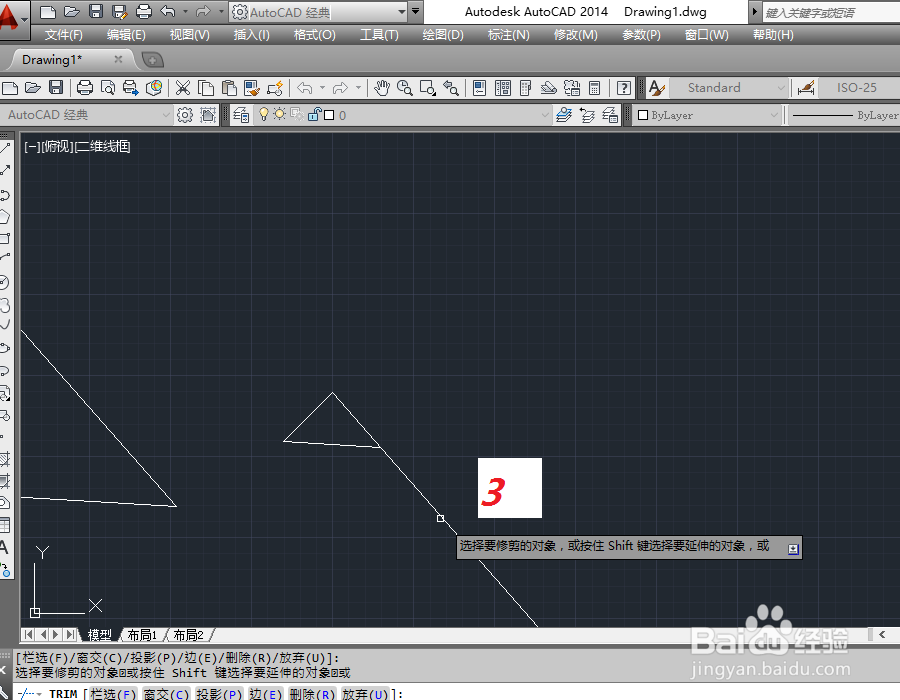

8、最后，使用修剪命令（在命令行输入tr后，按空格两次）剪掉不需要的部分，即可获得想要的相似三角形，最终效果见简介图。
