UG10.0练习三维建模二百五十五

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百五十五

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Y轴，指定点：坐标原点，设置尺寸：直径10，高度15，点击“应用”

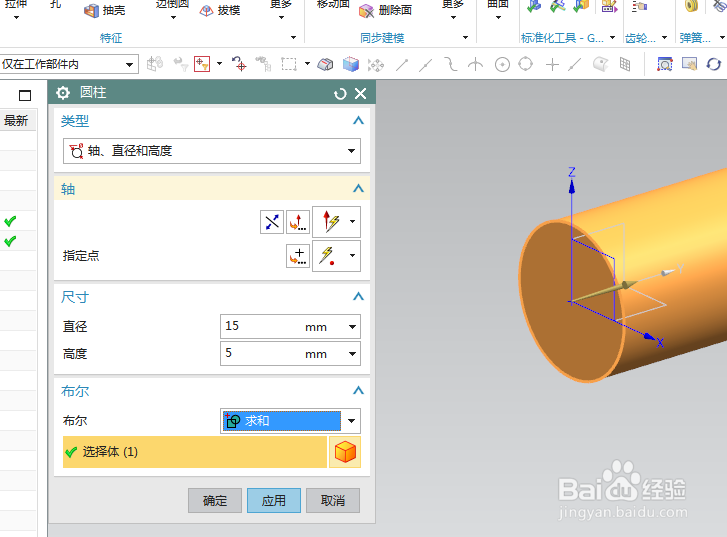

3、如下图所示，执行矢量Y轴，指定点：坐标原点，设置尺寸：直径15，高度5，布尔求和，点击“应用”

4、如下图所示，指定矢量Y轴，反向，设置尺寸：直径13，高度15，布尔求和，点击确定。

5、如下图所示，点击工具栏中的倒斜角命令，点击实体中的交线，设置横截面对称距离为2.5，点击确定，

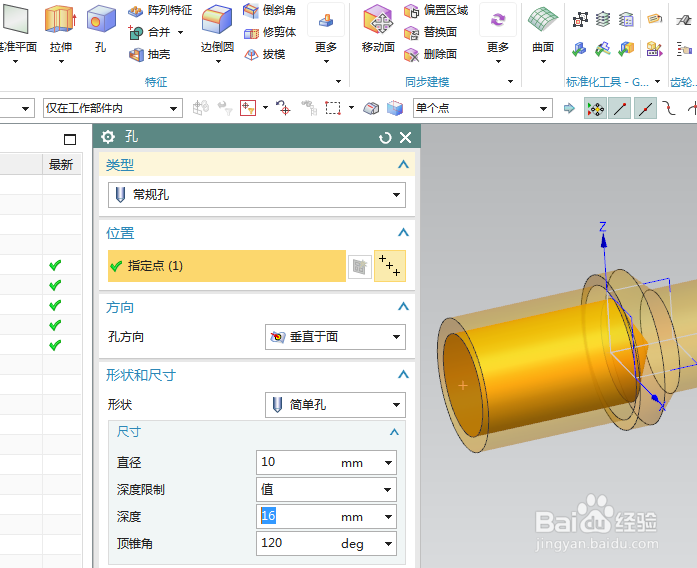

6、如下图所示，点击工具栏中的孔命令，点击癣嗡赧箬圆柱体左端面圆心点，设置形状为简单孔，直径10，深度16，顶锥角120，点击“应用”

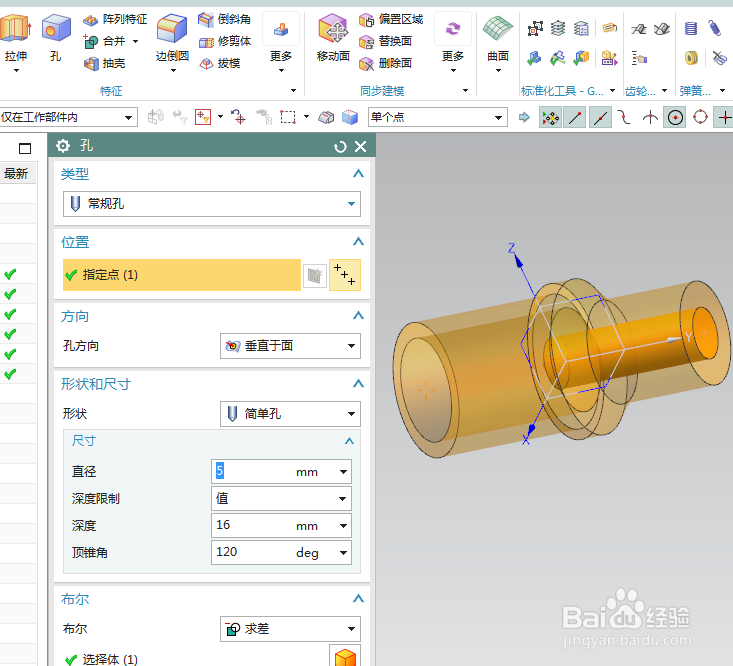

7、如下图所示，指定点：右端圆柱端面圆心点，修改直径为5，其余默认，点击确定，

8、如下图所示，执行【拉伸——XY平面】，直接进入草图，

9、如下图所示，激活轮廓命令，画一个封闭的的“U”形轮廓，添加几何约束，相等，相切，重合，圆心点在纵轴上，激活快速尺寸命令，标注尺寸：圆心距离横轴5，下边线宽5，点击完成，退出草图。

10、如下图所示，设置限制：-20开始，20结束，布尔求差，点击确定。

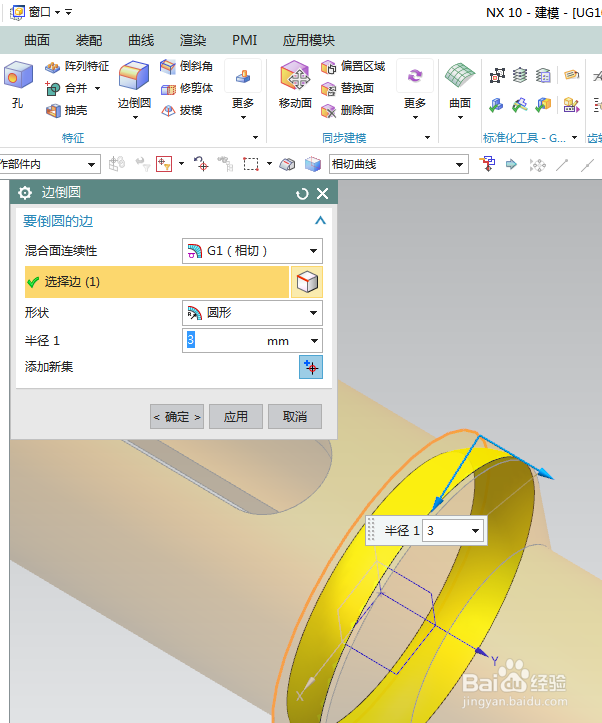

11、如下图所示，点击工具栏中的 边倒圆命令，选中实体中的交线，设置半径为R3，点击应用，

12、如下图所示，设置半径为R0.5，ctrl+A，全选所有的实体交线，点击确定，

13、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
