教你快速进行电压互感器测量

1、“↑”、“↓”键移到“PT测量”，按“确定”键之后，进入主要测量功能：按照被测互感器的铭牌参数，选择或输入相应参数：按“↑”、“↓”键把光标移到“准确级”上，按“确定”后，按“↑”、“↓”键把光标移到需要选择的准确等级上，按“确定”。数字的输入：将光标移动到输入位置，按“确定”键后按相应的数字即可。同理，其它参数依次输入。

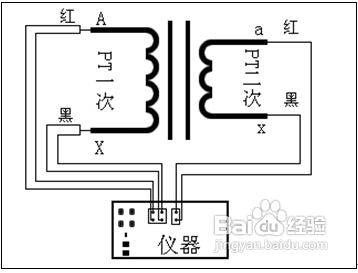

2、PT变比测量根据仪器接线图提示，连接好仪器与被测互感器。其中测试线的四芯线在被测互感器的一次端子上红红，黑疟佤回磐黑相接，如图：按“↑”、“↓”键，把光标移到“PT变比测量”上，按“确定”：当页面内显示“测量中…”时，表明仪器正在测量当中。在此过程中，请勿断开仪器和被测互感器的接线，以及切勿触摸被测互感器与测试夹！当页面内显示“测量完成”时，说明仪器测量结束。显示的结果如上。此时，蜂鸣器长响一次，提示测量完成。按“↑”、“↓”键，移动光标到“打印”选项上，按“确定”键则执行打印功能。测量完成之后，如需重复测量，请等待页面内显示“等待测量”后，再次按“确定”测量。再次测量，页面将进行数据清除，显示初始界面。

3、PT伏安特性测量伏安特性测试，是对于电压互感器的保护级绕组进行测量，得出电压电流的曲线。伏安特性测量接线如下：主测试界面选项中，按“↑”、“↓”键，移动光标到“PT伏安特性测量”选项上，进入伏安特性测量：测量之前，请确保过流保护器处于拨于“ON”状态！测量之前，请确保电压互感器的高压尾与大地良好接触！测量之前，请确保操作人员与被试电压互感器于安全距离以外！按“↑”、“↓”键，移动光标到“测量”，进入伏安特性测量：

4、测量完成之后，进入“数据页”，可查询仪器自动调压的电压电流采样点，共二页60组的电压电流数据。测量完成之后，如需重复测量，请再次按“确定”测量。再次测量，页面将进行数据清除，显示初始界面。判断该电流互感器保护绕组是否合格，从该“伏安曲线图”以及“伏安特性数据页”，可得出结论
