UG数控自动编程需要哪些步骤

1、打开模型文件，如下图所示，点击“加工”，选择相关配置，进入加工环境。

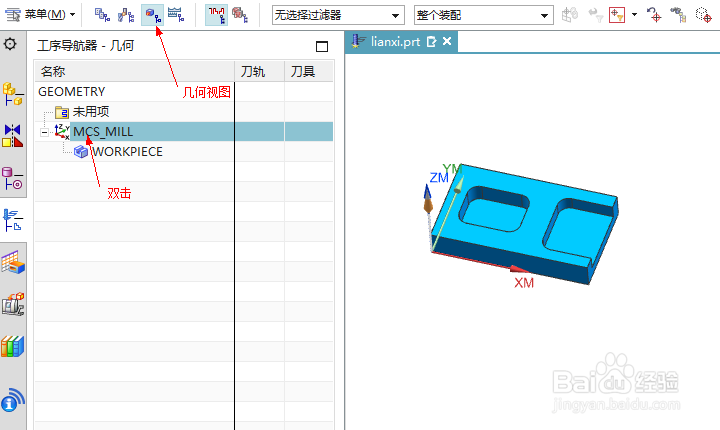

2、设置几何体、部件以及毛坯。在工序导航器中选择几何视图，进入工件坐标系中，设置工件坐标系和安全高度；再进入MCS子文件下的WORKPIECE中，设置部件和毛坯。

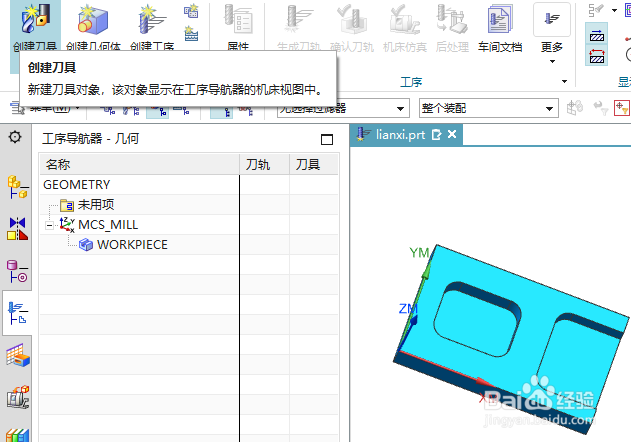

3、创建刀具。点击“创建刀具”，选择相应的刀具类型并命名，然后再进行刀具参数设置。

4、创建工序。如下图所示，依次点击“创建工序”，选择类型，以及该工序所在位置，进入该类型的面板。再依次指定需要加工的面，切削模式以及余量等，点击“切削参数”、“非切削移动”可以对刀具路径进行相关设置。

5、生成轨迹和仿真。如下图标号1所示，点击“生成刀轨”可以生成刀轨，确认无误后可以点击标号2的图标“确认刀轨”，进入模拟仿真界面；调好动画速度即可点击播放按钮进行模拟仿真。

6、后处理。最后可以通过后处理，选择相应的控制系统输出数控程序。
