Proe三维训练三百三十一扫描U形管

1、如下图示，打开Proe软件，新建一缺省的实体零件

2、执行【插入——扫描——伸出项】，开始扫描操作、。

3、如下所示，开始执行【草绘轨迹——front面——正向——缺省】，就能进入草绘环境。

4、激霰翌倡戈活圆命令，先以原点为圆心画一个圆，双击修改直径为100，然后再在横轴上任取一点画一个相等的圆，双击修改圆心距为200，激活矩形命令，画一个与两圆相切的捷态奥轹矩形，激活删除段命令，删除圆弧和矩形的竖直线段，点击√，完成轨迹的绘制。

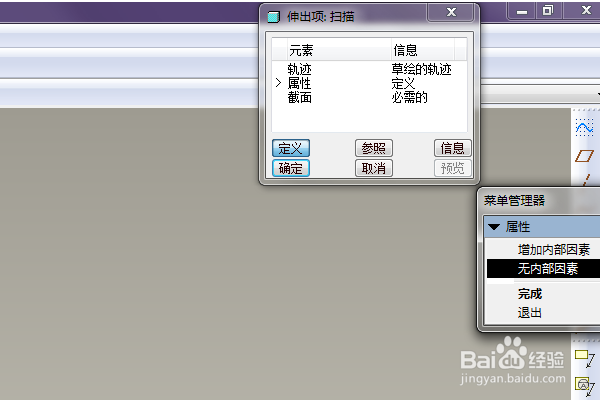

5、菜单管理器中默认“无内部因素”，点击完成。

6、激活圆命令，以交点为圆心画一个圆，双击修改直径为20，点击√，完成并退出草绘。

7、点击确定，完成并结束本次扫描操作。

8、隐藏所有的基准，至此，这个U形环就扫描完成，本次训练结束。
