UG12.0如何用钣金模式创建纸巾盒上盖

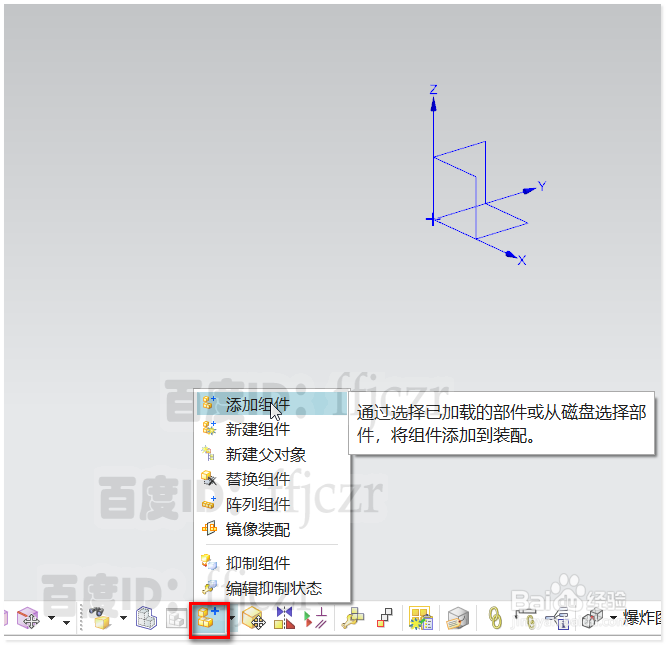

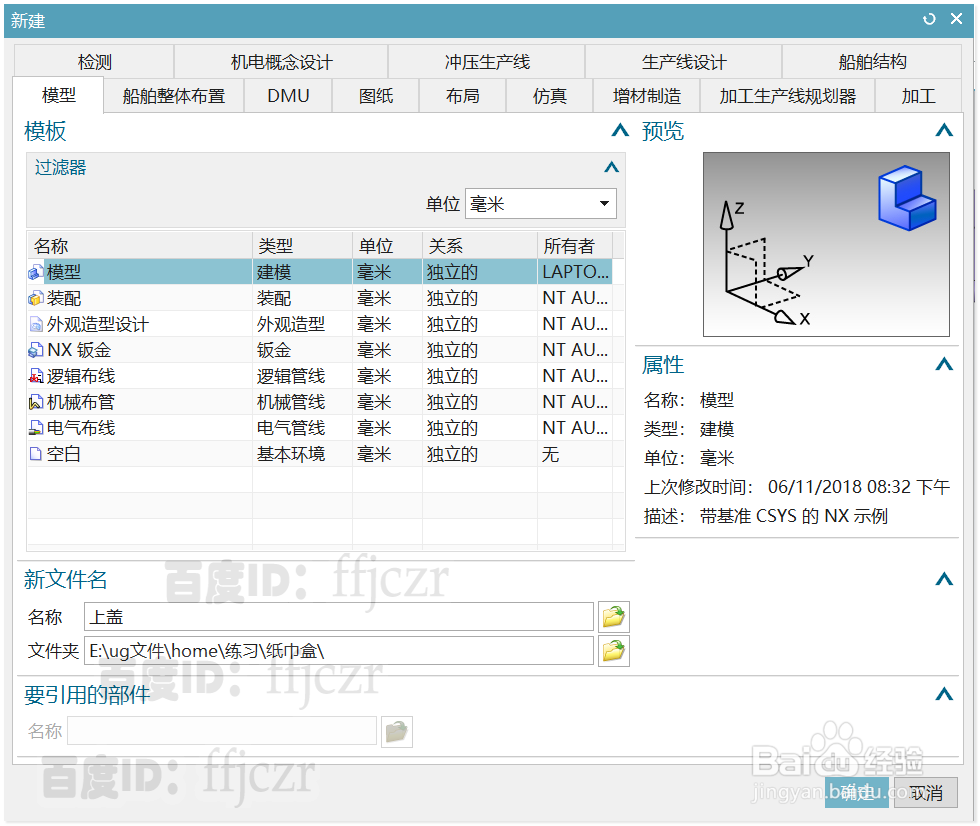

1、 新建模型文件“上盖”，保存于纸巾盒文件夹；模型上盖的造型要与盒身配作。在装配菜单栏中，选择添加组件“盒身”。

2、 在钣金模式中，选用轮廓弯边；以XZ面为草绘平面，在草绘中选用投影嵊髭驰亘曲线命令，选择盒身的圆弧边为投影对象。用拐角命令，将投影得到的曲线两端延伸到盒身两直角边。

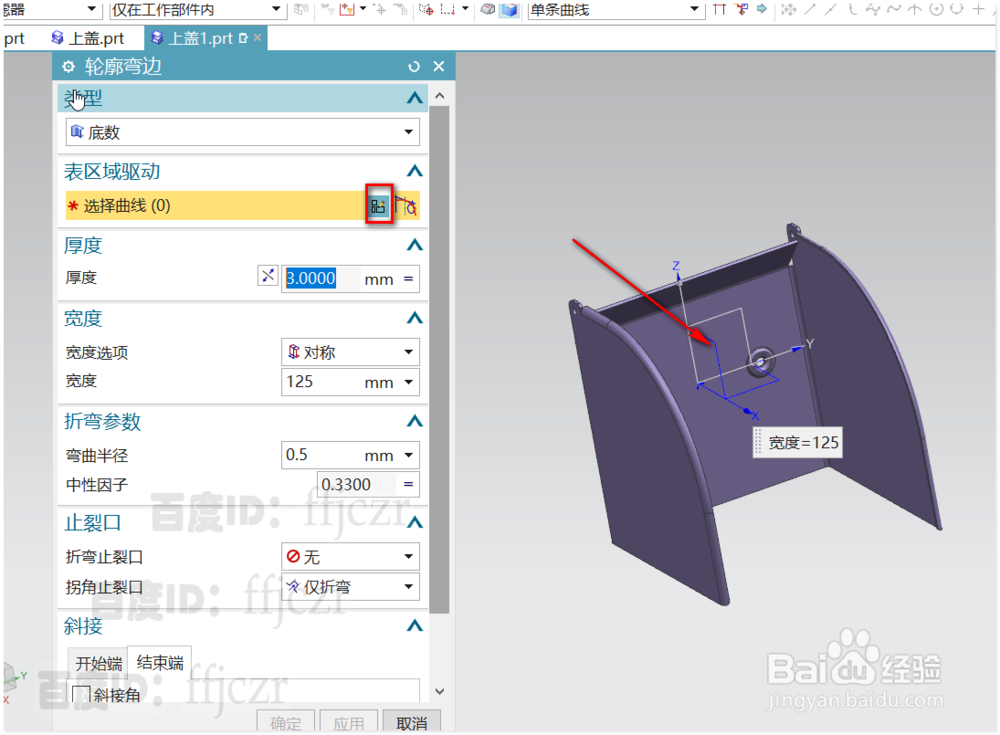

3、 回到轮廓弯边对话框，厚度为1.5，宽度选项为对称，宽度为125，弯曲半径为0.5.确定后得到上盖模型的主体。

4、 选用法向开孔命令，以上盖的上端面为草绘平面；在草绘中从平面的顶角驻账答峰绘一长为13，宽为3的矩形，用镜像曲线命令以x轴为中心线，将矩形镜像到另一边顶角上。确定后，完成从两顶角开孔的造型。

5、 选用折边弯边命令，选择的边为，上盖的圆弧一边；内嵌材料外侧，折弯半径为2，扫掠角度为90.另一侧的圆弧边也是同样的操作。确定后得到两圆弧边的卷边效果。

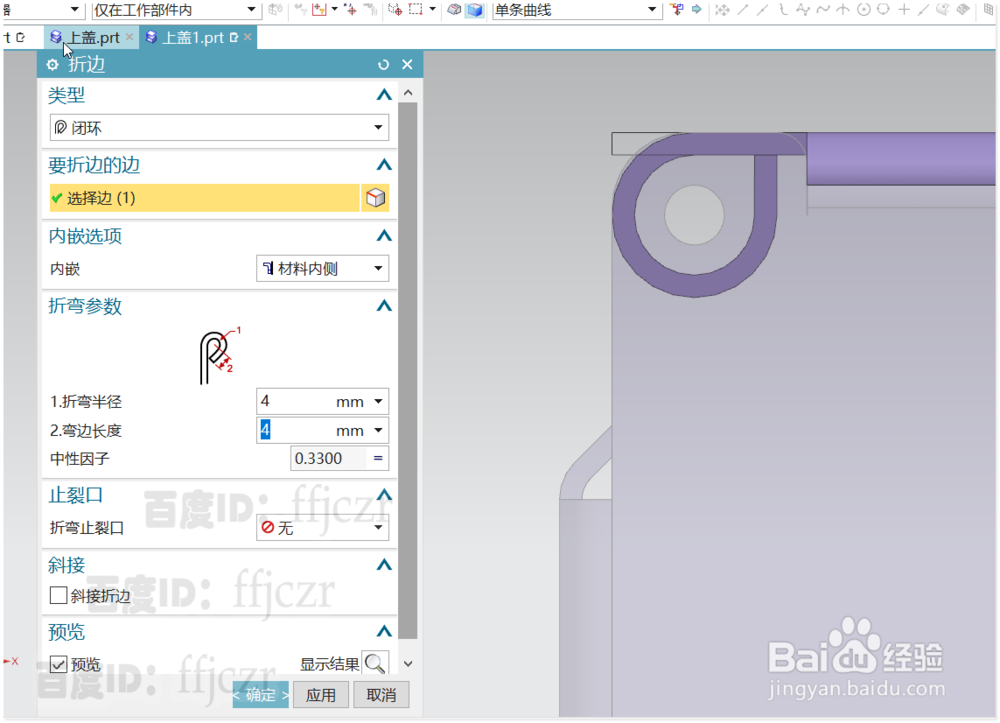

6、选用折边弯边命令，选择的边为，上盖的上端面边；内嵌为材料内侧，折弯半径为4，弯边长度为4.确定后使上盖得到与盒身连接的卷边孔效果。

7、将添加的盒身组件删除。选用倒圆角命令，对上盖折边产生的锋利边角进行倒半径为2的圆角。上盖模型创建完成。
