华为路由器如何配置QoS限速

1、根据规划进行配置，并画出网络拓扑图。由于运营商为公司分配了10M带宽，因此需要在SR蘅荫酸圉G_A的入接口GigabitEthernet 0/0/0上配就女蒿鸳置接口限速功能，将接口接收的流量限制为10000kbit/s。为了实现带宽的划分和流量的限制，需要在SRG_B的GigabitEthernet 0/0/0和GigabitEthernet 0/0/2接口上配置流量监管功能，将来自PC的流量限制为6000kbit/s；将来自Server的总流量限制为6000kbit/s。由于公司内网流量较大（已通过配置流量监管限制到12000kbit/s），超出了分配的带宽（10000kbit/s），因此需要在SRG_B的出接口GigabitEthernet 0/0/1上配置流量整形功能，使超出和突发的流量以比较均匀的速度向SRG_A发送。这样有利于网络上下游之间的带宽匹配，避免了报文因直接丢弃而导致的大量重传。

2、配置个接口地址，此项只举例SRG_A的GigabitEthernet 0/0/1口，其他接口类同不在举例。

3、在SRG_A的GigabitEthernet 0/0/0接口上配置接口限速，将接口接收的流量限制为10000000kbit/s。

4、在SRG_B的GigabitEthernet 0/0/0和GigabitEthernet 0/0/2接口上配置流量监管，限制内网PC和Server的带宽。

5、在SRG_B的GigabitEthernet0/0/1接口上配置流量整形，对该接口发送的超过10000000bit/s的报文进行流量整形，以降低在SRG_B接口GigabitEthernet 0/0/1处的丢包率。

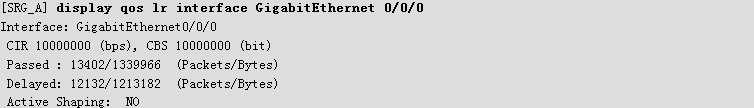

6、在接口上执行display qos lr interface，这里也只做SGR_A的GigabitEthernet 0/0/0，其他的类同不在举例。
