怎么看汽车转向灯电路图

1、两个保险。从电路图上可以看出，转向系统有两个保险丝，一个是常电，一个是IGN2，受钥匙控制，常电的保险是危险信号灯开关，IGN2是控制转向灯开关，

2、两个开关。在汽车电路上很少有两个开关同时控制一个电气系统的，在这两个开关中，转向灯开关是附属的，而危险信号灯是主控，如果主控开关坏了，则转向灯也不会工作。

3、三合一控制器。转向灯能正常工作，就要闪光继电器，在这个系统内就是三合一继电器，它能控制转向灯能有一定频率有闪烁，这个三合一继电器只是系统的一部分，并没有完全画出。

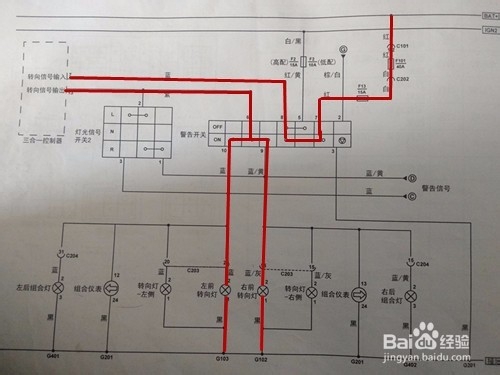

4、危险疙熳阊涓信号灯电路。按下警告开关后，7、8针角相通，电流到达三合一7号针角，然后从而13号针角出来，到达警告开关6号角，6号角分别与9、10号角相通，电流经过转向灯，搭铁，转向灯能正常工作。

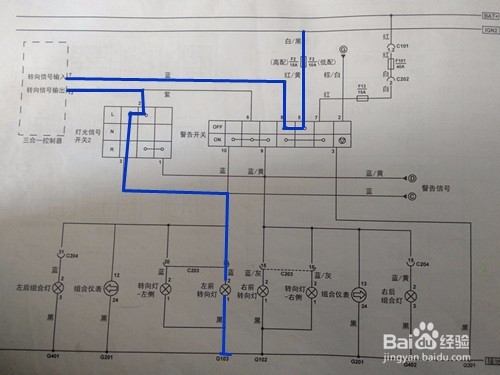

5、转向灯开关。把钥匙打开后，，电流就从F2保险，警告开关5、8相通，然后电流从三合一13号角出来，到灯光信号开关2，向左恐糍咦鞅打转向后，2与3相通，电流流向左前、左后转向灯，这时左转向灯就会点亮，往右打转向电路相同。

6、仪表指示灯、及警告信号。从电路图上可以看出，转向灯亮后，仪表内就会有亮灯提示，同时还有警告信号与中控门锁控制盒相通，也就是说锁或开锁都会导致左、右转向灯点亮。
