巧取AutoCAD中的剖面图案

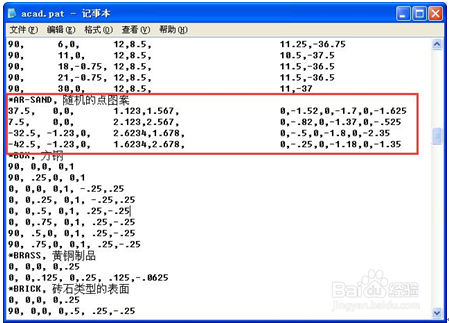

1、从AutoCAD中找到图案填充的定义文件，如XP系统中的acad2008的定义文件：C:\DocumentsandSettings\Administrator\ApplicationData\Autodesk\AutoCAD2008\R17.1\chs\Support\acad.pat，从这个文件中找到所要剖面图案的定义，如下图是随机的点图案的定义：

2、拷贝到尧创CAD安装目录下...\YaocCADkmg\Patterns\YaoCCADiso.PAT中，如下图所示

3、在尧创CAD中绘制一个矩形，启动填充命令：找到这个图案：

4、填充后，删除矩形边框，并调整图满屏显示，如下图所示

5、输入命令mslide命令，创建一个与图案定义同名称的sld文件，本图例是AR-SAND.sld

6、OK。再次启动图案填充，可以看到新加进去的图案
