如何3D云设计中导入CAD快速绘制户型

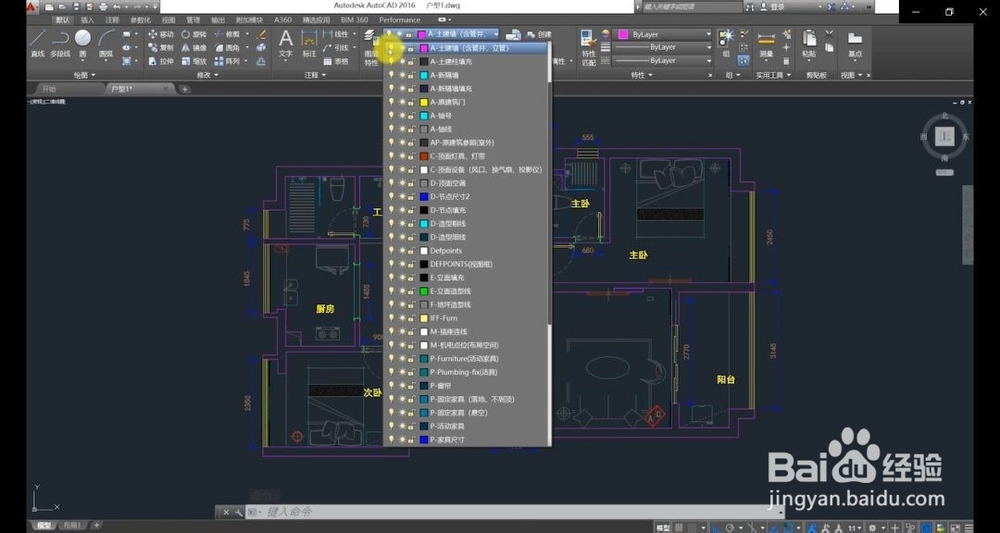

1、大家打开常规CAD平面布局图进行保存前，记得先检查墙体是否在同一图层，以及此图层是否为默认图层。

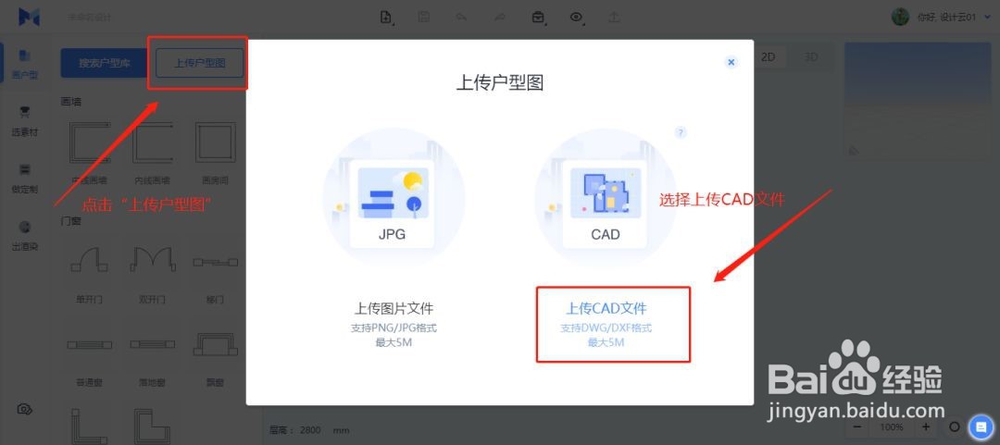

2、登录红星美凯龙设计云平台上的3D云设计软件，点击左侧“画户型”中的“上传户型图”，选择“上传CAD文件”即可，上传CA肛舀辨乔D有3点需要注意的事项哦：① 请上传单张平面图② 选择墙体所在的图层作为吸附图层③ 只有模型空间的数据才能被导入绘制

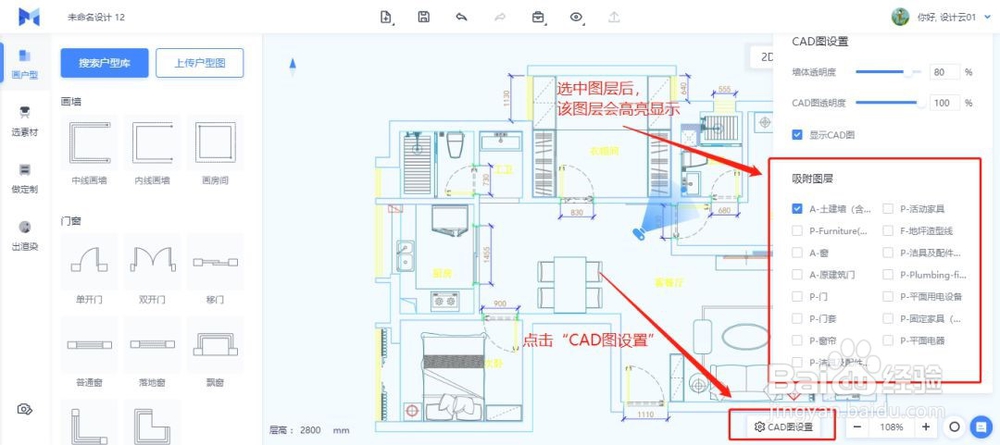

3、10秒左右即可完成上传，点击右下角“CAD图设置”，可在“吸附图层”中进行选择，选中的图层会高亮显示。

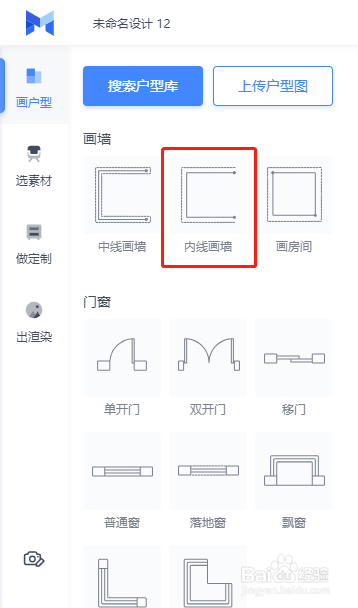

4、点击“画户型”中的“内线画墙”，可对墙厚进行设置，并选择吸附或正交。

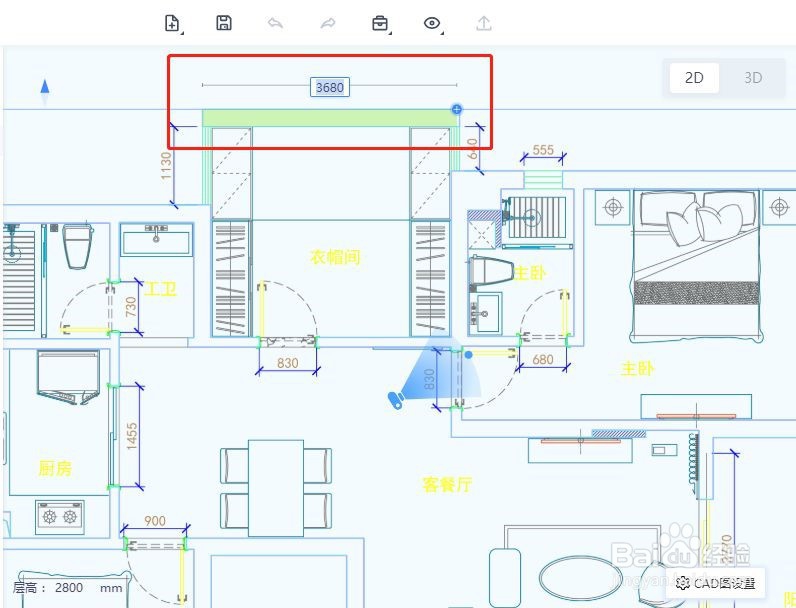

5、绘制户型轮廓时，软件会自动识别墙厚并捕捉端点，大家也可通过快捷键Alt翻转墙体，快捷键Tab手动调节墙厚哦~

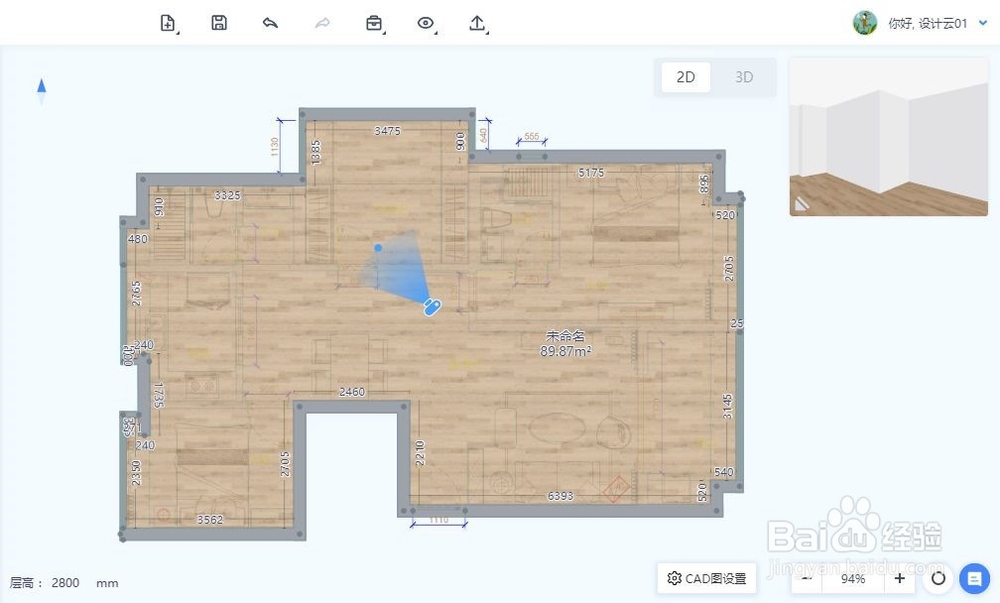

6、完成绘制后，空间内部会出现地板，证明空间是闭合状态，之后再进行其他绘制，很快就可以获得户型啦~
