Comsol添加全局变量探针的一种方法

COmsol是一款仿真软件，本经验主要介绍的是一种在电路中添加全局探针的方法。

工具/原料

Comsol 5.2

一：添加探针和设置

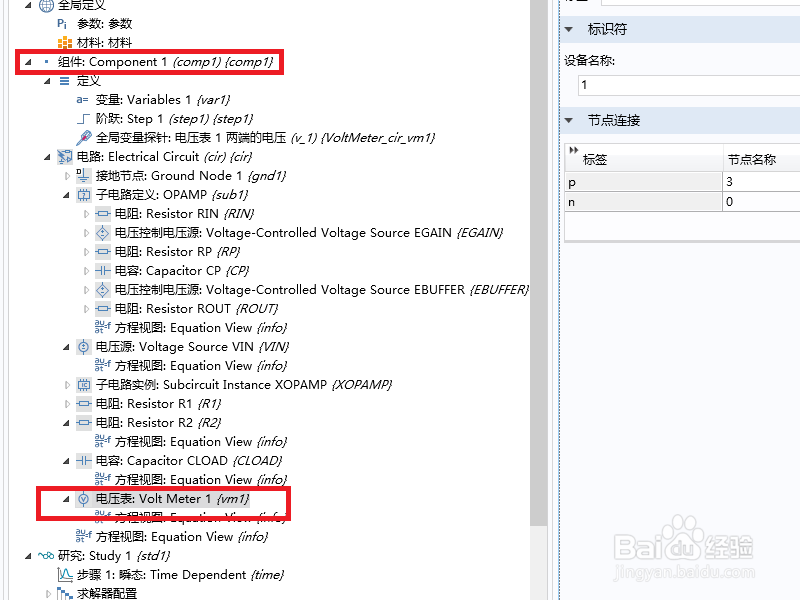

1、首先创建一个0螗徇吼笊维模型，用于电路的建模。其中就有一个电压表。注意：电压表就对应一个全局变量探针。我们现在要做的是灵活的学习探针的用法和设置。

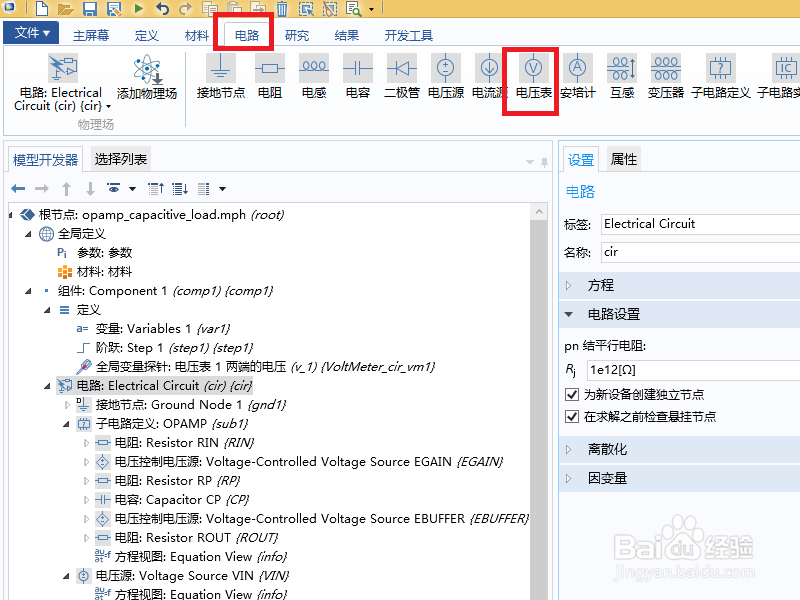

2、然后通过：电流——电压表，点击后添加到电路的物理场中。

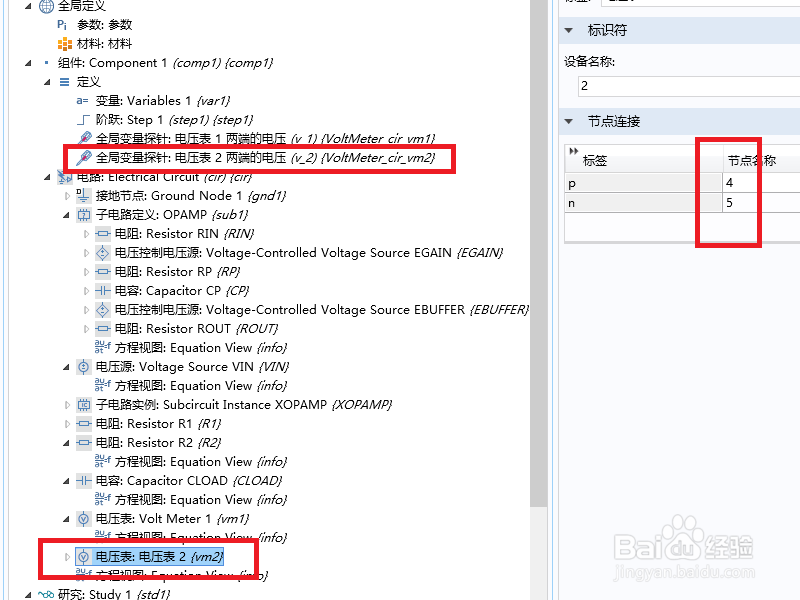

3、此时，可以看到随着电压表2的添加，就自动出现了第二个全局变量探针。不错此时电压表的PN节点是系统随机默认的，没有意义。

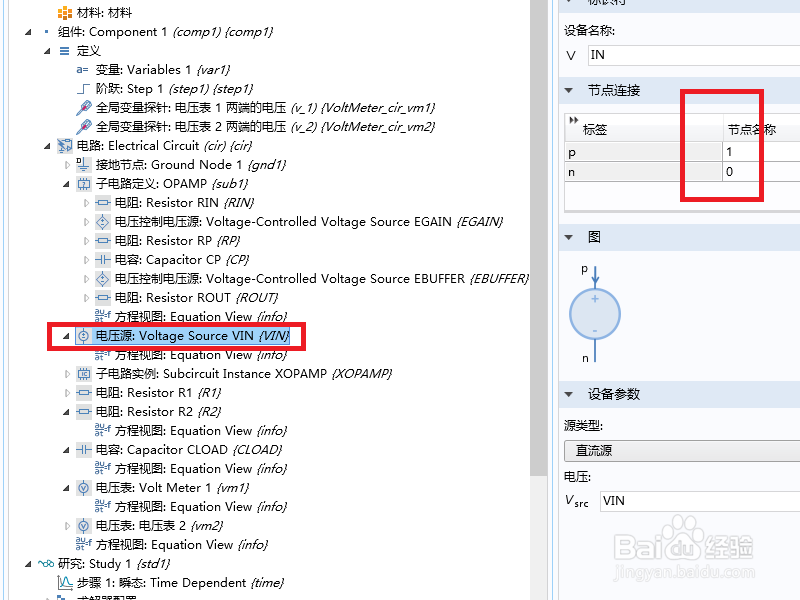

4、此时，我们假设想看电压源两端的电压波形随时间的变化。可以点击电压源，查看他的PN节点。可以看出P-1，N-0.

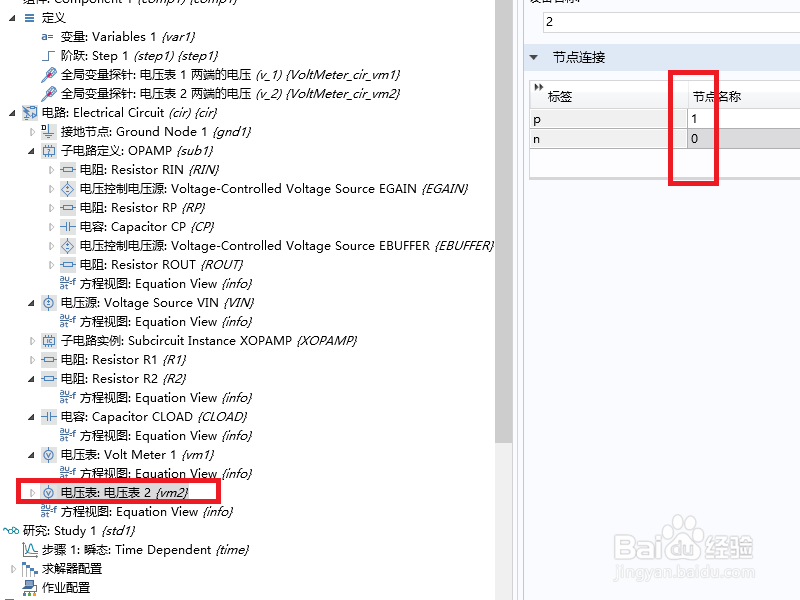

5、然后，我们将电压表2的两个节点PN，也分别设置为1和0.

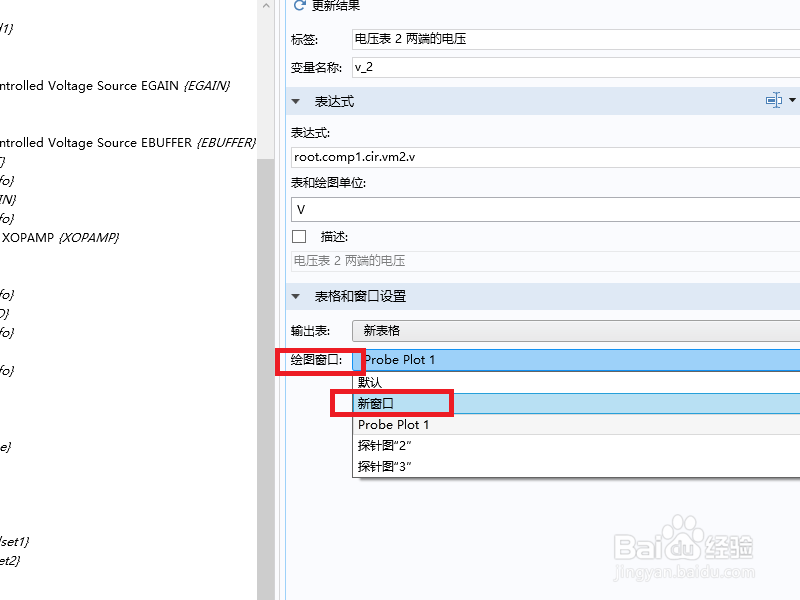

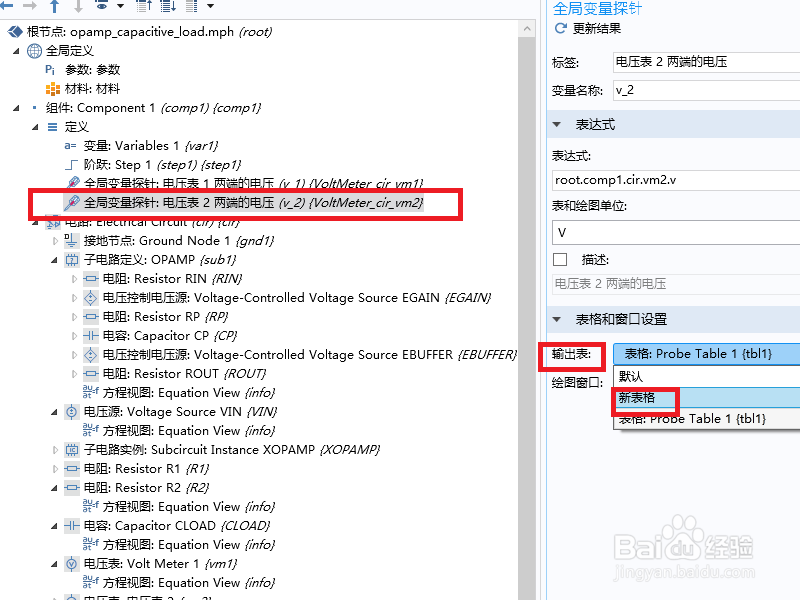

6、需要注意的是，为了体现本经验的有效骂宙逃慈性。我们点击：全局变量探针2的属性栏：（1）将输出表变成新表格（2）绘图窗口变成新窗口。如果不这样做，数据会覆盖电压表1的数据。

2：仿真

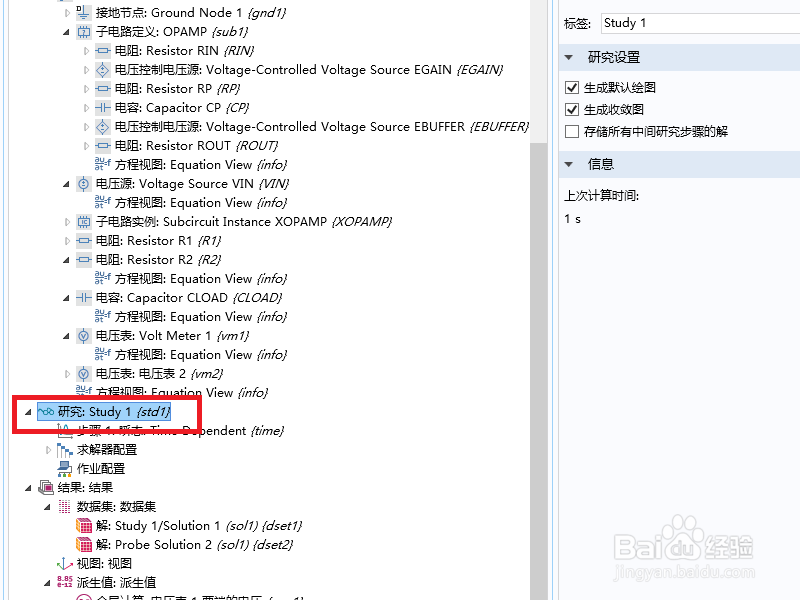

1、以上准备完毕，就可以开始仿真计算了。点击仿真即可。

3.结果分析

1、从结果系统就可以看出：除了默认的一个1维绘图组。出现了第二个一维绘图组。并且绘图组下面就是探针2形成的数据表格。可以查看右侧的图形窗。
