Proe三维训练三百六十六简单零件

1、如下图示，打开Proe软件，新建一缺省的实体零件

2、如下所示，执行【拉伸——放置——定义—缇吾怩舭—front面——草绘】，直接进入草绘。激活矩形命令，画一个矩形，双吁炷纪顼击修改尺寸：长600，左边距离纵轴300，宽200，上边距离横轴100，点击√，完成并退出草绘。

3、双击修改拉伸高度为100，回车，完成并结束本次拉伸操作。

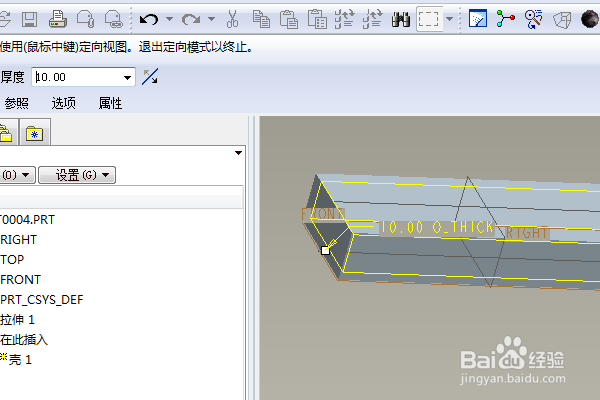

4、点击工具栏中的抽壳命令，设置厚度为10，默认对所有面抽壳，回车，完成并结束本次抽壳操作。

5、如下所示，执行【拉伸——放置——定义——实体上平面——草绘】，直接进入草绘。

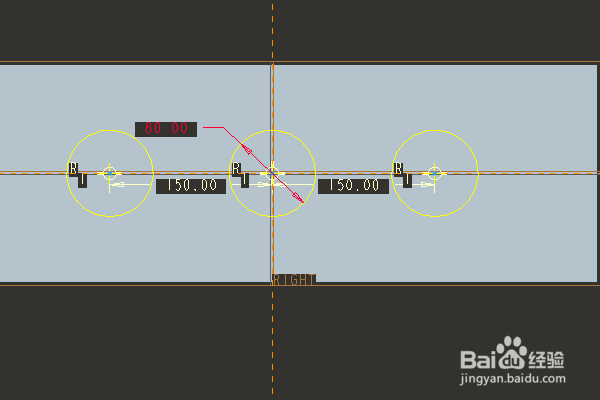

6、激活圆命令，画三个相等的圆，双击修改尺寸：直径80，圆心距150，点击√，完成并退出草绘，

7、双击修改拉伸高度为30，调整方向，点击去除材料，回车，完成并结束本次拉伸操作。

8、隐藏所有的基准，给内部底面指定一种效果，至此，这个简单实体就创建完成，本次训练结束。
