Delft3D应用方法之结构化网格的创建及使用

最近本人一直在使用delft3d水动力软件进行学习，由于是初舌哆猢筢学者，所以有些方面也不是很懂，也希望在这方面接触多的可以多提提意见，也希望为蔌阪栉酽初学者提供一些经验，学习就是在互相交流的基础上才能有进步。 关于delft3d的介绍不打算做过多介绍，直接以搭建结构化网格开始。

工具/原料

Delft3D软件

电脑

D3D的网格你要知道这些

1、搭建网格之前先要了解这些内容（坐标系、结构化网格与非结构化网格区别），如果以了解，请跳过。

2、坐标系:Delft3D(以下简称D3D)的网格提供了两种坐标系。一种是笛卡尔坐标系，一种是球面坐标系。关于坐标系的选择只说两点：1. 模拟大范围的用球面坐标系，小范围用笛卡尔坐标系；2. 球面坐标系模拟时间要远大于笛卡尔坐标系。一般来说，笛卡尔坐标系做够用。

3、网格结构：结构网格就是矩形网格，优点是运行快，模型稳定，缺点是对边界的耦合差；非结构网格主要是三角网格，优缺点与结构网格相反。D3D用的是结构网格，这个没得选，只能用结构网格。

网格搭建

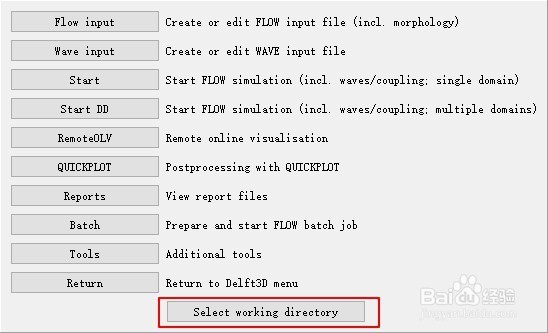

1、这里主要介绍D3D提供的教程，这些在manual里都有，我翻译一下再加上自己的理解。1. 首先选择工作空间：Deltares\Delft3D 4.01.00\tutorial\rgfgrid\harbour>网格所需要的文件都在里面。

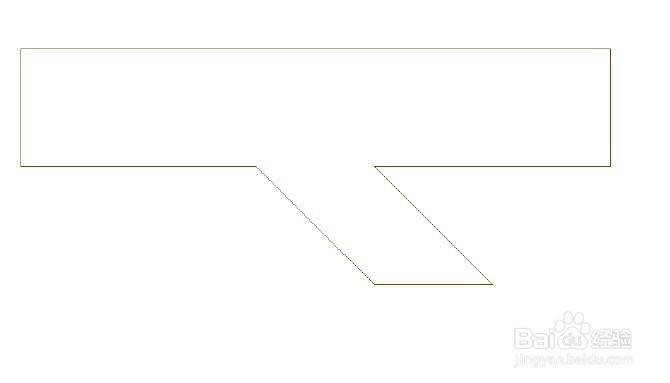

2、1. 打开陆地边界在主页面依次GRID-RGFGRID.打开菜单栏-file-Attribute Files-Open Land Boundary打开harbour.ldb文件打开之后如下图所示。

3、2. 画曲线（spline）曲线是生成网格的必要工具。这里说一下如何打开。菜单栏file-Attribute Files - Open Splines.选择harbour.spl文件打开后如图。（绿色部分就是曲线，这里直接生成好了）

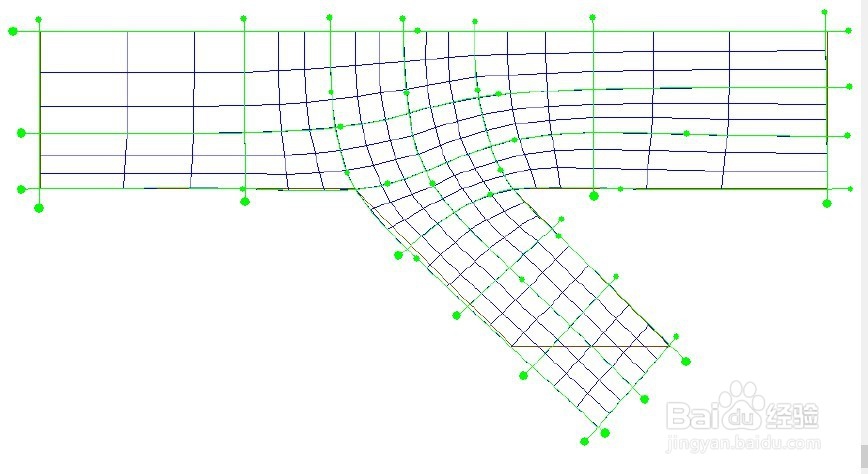

4、3. 根据曲线生成网格菜单栏打开Operations-单击Change Splines into Grid这时候就会根据曲线自动生成网格，生成的网格如下。

网格处理

1、直接生成的网格并不能用，有时还需做一些调整。1. 网格加密在菜单栏settings-general选项里，可以调整网格加密选项，软件默认为3.在菜单栏Operations-Regular Grid Coarseness-Refine.可以对网格加密define可以对网格反加密。加密后效果如下图。

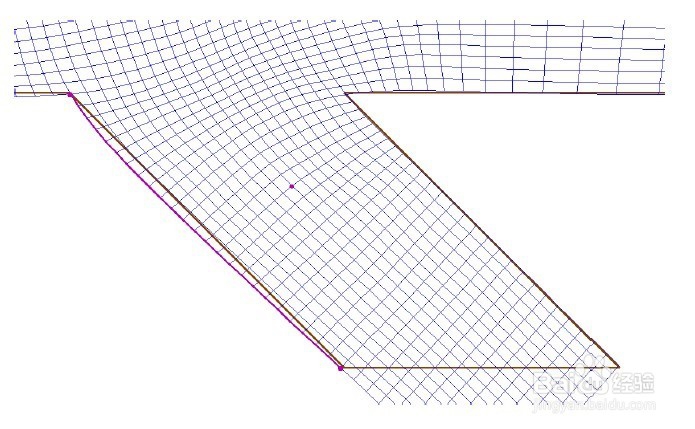

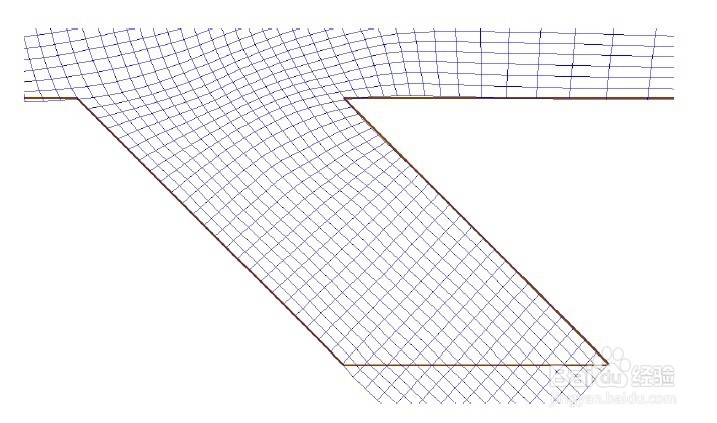

2、2. 网格适应陆地边界这里操作的目的是让网格尽量贴合边界。菜单栏-Edit ，单击Regular Grid -Line to Land Boundary电完之后没有变化，不要着急，这时候在主界面，单击需要贴合边界的网格两端，右击结束，就可以看到效果。下图是贴合前与贴合后的效果图。

检查网格质量

1、网格质量主要有两个指标，一是真正交性，二是平滑度。

2、1. 网格正交性检验与调整菜单栏View-Grid Property-click OrthogonalityView-Grid Property Style-Continuous Shades.效果如下图。发红的地方是正交性差的地方，这里还需要进一步处理。

3、菜单栏-Operations，单击 Orthogonalise Grid。这时网格的正交性就会自动调整，一次不行可以多点几次，理想值是在0.02以下，当然差一点也没事，但不要差太多。

4、完成以上工作之后就可以导出网格。菜单file- export-grid，选择好路径 之后直接确认就可以。保存之后的网格有两个文件，一个是.grid,一个是.end，两个都不要删，都有用。
