【桂航实验】——能量方程实验

本实验有桂林航天工业学院能源与建筑环境学院提供实验设备。能量方程实验是让学生通过观察液体流过流管这一过程，绘制出在不同的环境下各位置的能量变化曲线，从而找到并理解流体流动造成能量变化的原因及因素。

工具/原料

实验管段、流量调节阀、测压管组、计量水箱、接水杯、量筒、上水调节阀门

前期准备

1、我们咸犴孜稍先打开插座电源，再来到试验台的背面逆时针打开上水阀门。当我们看到实验管有水流缓慢通过后，这时我们打开管段末端的调节阀门，使残留气泡排出。

2、这时我们挤压压力测试点附近连接的橡皮管，使压力管中残留的气泡排出。排除气泡后转动调节阀门使水流量达到最小状态，这时测压管中的水压达到最大值。

3、这时所有测压管组中的水头高度都应该处于同一水平，也可以用手将管路位置进行微调。

实验流程

1、首先我们转动调节水阀，观察流管和测压管组的变化。待测压管组的水位平稳时，依次记录C1-C6管组的水位高度。

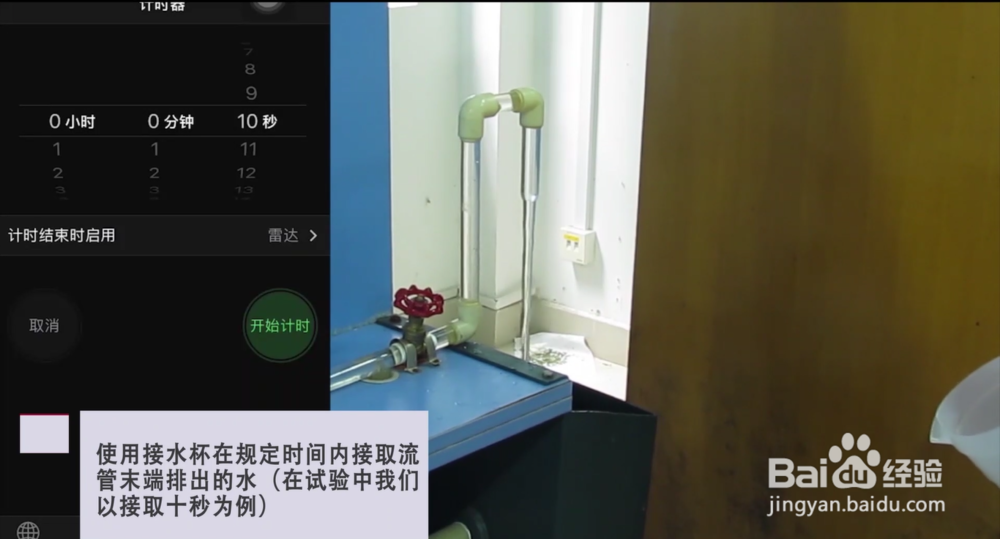

2、然后我们再使用接水杯在规定的时间内接取流管末端排出的水，这时我们以十秒钟为例。

3、将水倒入大量筒中，记录量筒中液体的体积参数。注意：读数时目光一定要与液面最凹处刻度线平齐。

4、重复实验，我们再调节5次流量阀，获取5组相对应的数据，并汇总数据做数据处理。

数据处理

1、记录数据并根据数据绘制水头线。

2、h=测压管组全压水头与静压水头差C=皮托管修正系数u=皮托管测点处的点速度F=流管截面面积

3、处理数据并填表绘图。
